Description

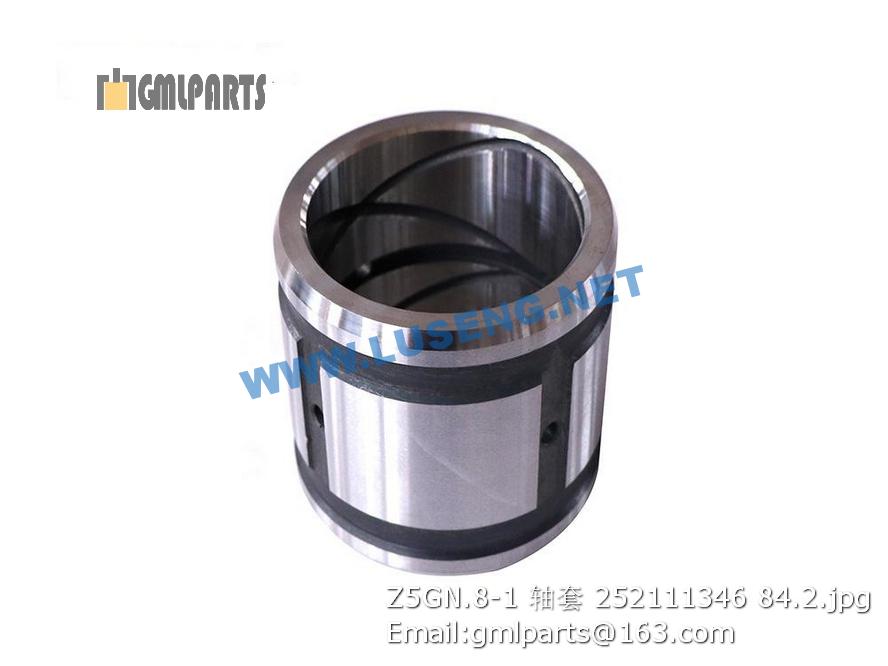

252111346 Z5GN.8-1 BUSHING XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805046472 螺栓 M10×20(达克罗) Bolt 8
2 805338260 垫圈 10(达克罗) Washer 8
3 230101335 支架 plate 2 XD81.11.1-5
4 803112727 接头 adapter 4
5 239900284 软管总成 Hose 1
6 230503020 管夹 Hose clamp 2
7 230503021 管夹板 PPL plate 2
8 805046621 螺栓 M10×70(达克罗) Blot M10×70(Dacromet) 4 GB/T5782-2000
9 803164909 隔板接头 Adapter 2
10 803271985 法兰组件 adapter 4
11 803389237 接头 adapter 4
12 803105561 接头 JOINT 2 GE15LM16×1.5EDOMDCF
13 803192129 O形圈 100×2.65 O-ring 2 GB/T3452.1-2005
14 803079907 振动马达 vibration motor 2
15 805301373 垫圈10(达克罗) Washer 8
16 805046528 螺栓 M10×35(达克罗) BOLT 8 GB/T5783-2000
17 239901960 软管总成 Hose 1
18 803105653 接头 Joint 1
19 803164738 接头 Flange Straight Joint 1
20 803172037 接头 Joint 3
21 803382016 软管总成 hose 1
22 239901896 软管总成 Hose 1
23 803379383 接头 Joint 12
24 239901927 软管总成 Hose 1
25 239901928 软管总成 Hose 1
26 230502663 长圆护套 Molding jacket 3
27 239900397 软管总成 hose 2
28 239902249 软管总成 hose 1 F781C9C9202012-3100
29 239902248 软管总成 hose 1
30 805046624 螺栓 M10×90(达克罗) Blot （Dacromet） 2 GB/T5782-2000
31 230500297 压板 plate 1
32 230500296 管夹 Rubber block 1
33 803103818 接头 Joint 1
34 803164565 测压接头 adapter 1
35 803269345 接头 adapter 2
36 803103344 接头 adapter 4
37 803164739 接头 Adapter 1
38 805046507 螺栓 M8×20(达克罗) Bolt 4
39 803079908 振动阀块 vibration valve 1
40 805300010 垫圈 8 Washer 4
41 803106554 堵头 adapter 2
42 230101334 隔壁板 plate 1
43 803106669 软管总成 hose 4
44 803374808 软管总成 hose 2
