Description

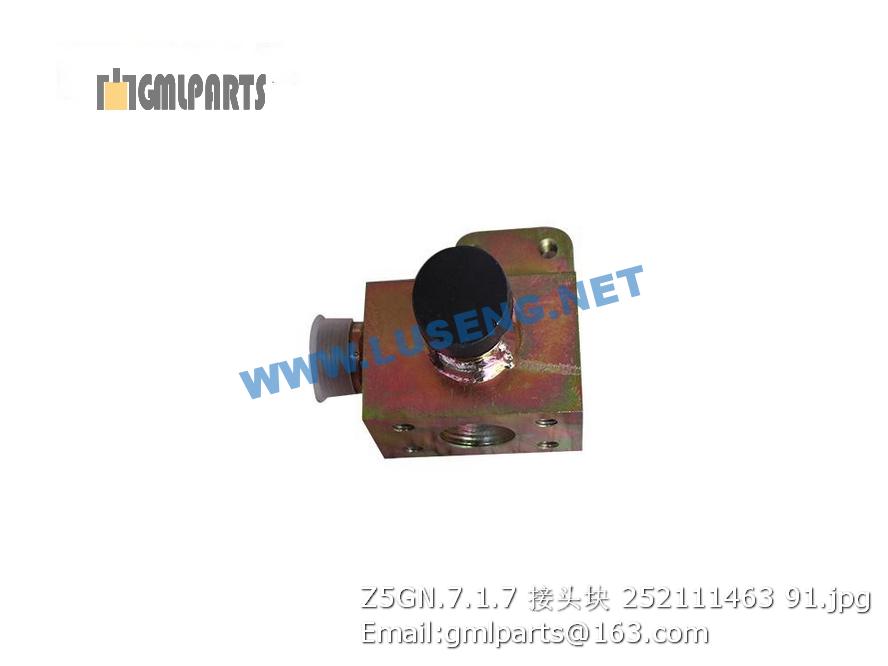

252111463 Z5GN.7.1.7 JOINT BLOCK

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 230101629 轮子焊接 Wheel welding 1
2 230503935 轴承座 Bearing 2
3 805338246 垫圈16 washer 48 Nord-Lock
4 805006332 螺栓M16×40 bolt 48 GB/T5783-2000
5 230101527 振动侧激振器 Vibration exciter 1
6 230503934 轴承座 Bearing bracket 1
7 800511397 框架轴承 bearing 1 JM822049-90N01
8 230500847 框架轴承座 frame bearing-housing 1
9 230100985 减震器安装板 Shock connect plate 1
10 801902797 减振块 shock absorber 5
11 230100984 振动侧连接板 Connecting plate 1
12 230101528 振动侧支撑板 Support plate 1
13 805301379 垫圈 20(达克罗) WASHER 24 DIN6796
14 805048216 螺栓 M20×100(达克罗) Bolt 20 GB/T5783-2000
15 805002082 螺栓M20×20 Bolt 4
16 230501040 护罩 Right cover 2
17 230101529 马达连接盘 Motor connecting plate 1
18 228302285 轴承压板 connection plate 1
19 230101530 花键套 Splined sleeve 1 GB/T5783-2000
20 230504315 弹簧 spring 1
21 230504212 锁片 locket spacer 4
22 805046529 螺栓M10×40(达克罗) bolt 8 GB/T5783-2000
23 805338288 垫圈 20(达克罗) washer 20（达克罗） 22
24 805338321 垫圈 20(达克罗) WASHER 38 GB/T93-1987
25 805046894 螺栓M20×45(达克罗) bolt 26 GB/T5783-2000
26 801100314 O形密封圈Φ165×3.55 O-ring 1
27 805046550 螺栓 M12×45(达克罗) Bolt 80 GB/T5783-2000
28 805301374 垫圈 12(达克罗) Bolt 80
29 805200098 螺母 M12 Nut 80 GB/T889.1-2000
30 805048400 螺栓M16×60 Bolt 8 GB/T5783-2000
31 805300013 垫圈16 Washer 8 GB/T 97.1-2002
32 805201500 螺母 M16 Nut 8 GB/T889.1-2000
33 803199914 O型圈 300×5.3 1
34 800514822 调心滚子轴承 Double-row bearing 4 22312-E1-T41A
35 230502588 橡胶套 rubber sleeve 2
36 230101632 传动轴 Connecting axis 1 GB/T5783-2000
37 230101525 驱动侧激振器 Vibration exciter 1
38 230503936 轴承座 Bearing bracket 1
39 801902779 减振块 Shock absorber 5
40 230101523 驱动板 Drive board 1
41 803083449 减速机及马达 Reducer+Motor 1 用于前轮装配
41 803083450 减速机及马达 Reducer+Motor 1 用于后轮装配
42 805338263 垫圈 16 Washer 16
43 805141204 螺钉M16×45 12.9级（达克罗） Screw 16 GB/T70.1-2008
44 230101522 过渡圈 Connecting ring 1
45 803166351 油封 1
46 801101754 油封 1
47 805046590 螺栓M20×50 bolt 12 GB/T 5783-2000
48 805300025 垫圈 12 Washer 1
49 230504213 油位螺栓 oil lever glass 1
50 805338261 垫圈12（达克罗） Washer 4
51 805046643 螺栓 M12×70(达克罗) bolt 4 GB/T5782-2000
52 230100979 左支撑板焊接 left supporting board 1
53 803201494 透气塞 breath cap 1 C-M12
54 805300055 垫圈 30 WASHER 2 JB982-77
55 228700169 油塞 Oil Plug 2
56 230100983 调整垫 Shim 8
57 230100982 调整垫 Shim 16
58 805338260 垫圈 10(达克罗) Washer 22
59 805046524 螺栓 M10×16 Bolt 16 GB/T5783-2000
60 230504242 轴承盖 Bearing cover 1
61 805046462 螺栓 M10×25(达克罗) Bolt 6
62 803301205 O型圈 128×5.3 O-ring 128×5.3 1 GB/T3452.1-2005
63 230101626 加油管 1
64 805046484 螺栓 M8×25(达克罗) Blot M8×25(Dacromet) 1 GB/T5783-2000
65 230101661 垫块 Cushion 2
66 805141171 螺钉 M20×40(达克罗) Bolt 4 GB/T70.1-2008
