Description

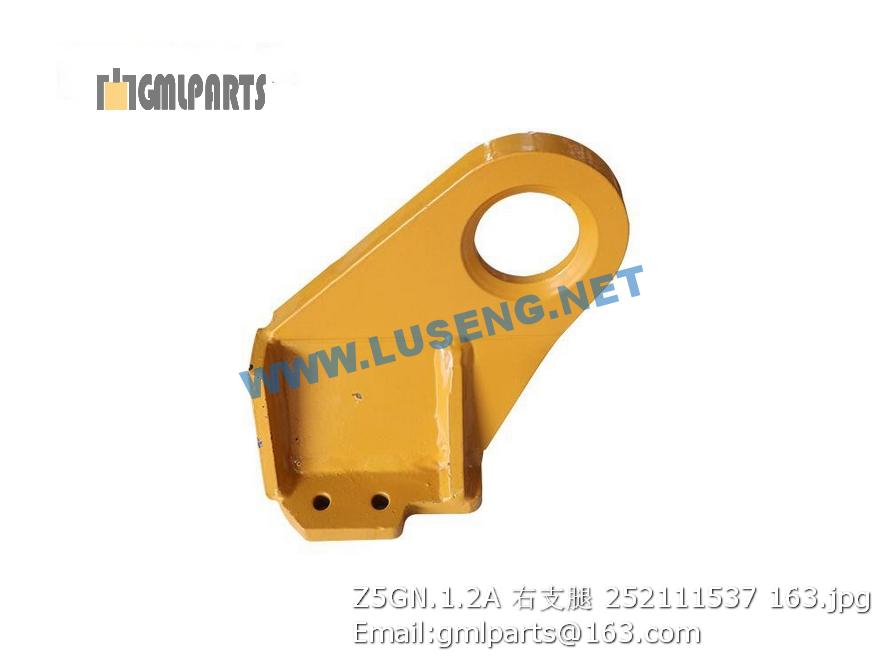

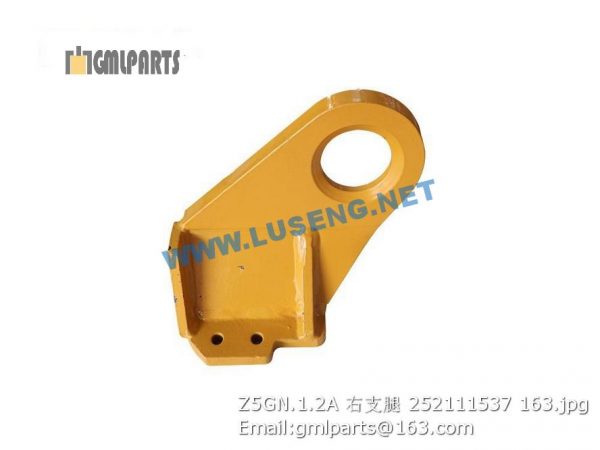

252111537 Z5GN.1.2A RIGHT BRACKET XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 230101099 右罩 Right bonnet 1 XD81.12.3
2 801906687 JT-05B 密封条 2
3 230101561 中罩 230101561 1 XD102E.12.1
4 805301384 垫圈 8(达克罗) Washer 11
5 805000017 螺栓 M8×25 bolt 7 GB/T5783-2000
6 230101067 左罩 Left bonnet 1 XD81.12.1
7 805201502 螺母 M8 8
8 819947354 限位带 Limit belt 2 XD用限位带
9 819942527 铰链 Foldout 4 埃克森7138-309-4B
10 805100064 螺钉 M8×20 Bolt 12 GB/T70.1-2008
11 805100130 螺钉M8×35 Bolt 6 GB/T70.1-2008
12 805100118 螺钉M8×40 Bolt 2 GB/T70.1-2008
13 230101338 限位块 Limit block 2 XD81.12-1
14 819942528 机罩锁 Lock 2 索斯科N2-2-30
15 801902764 装饰条 Strip 1 JT-07A
16 805000033 螺栓M8×16 Bolt 4 GB/T5783-2000
17 805300010 垫圈 8 Washer 4
18 805300069 垫圈 8 Washer 8 4
19 230201570 锁板 Lockpin 2 XD111E.12-1
20 839901405 隔音材料（双面胶） Deadening 1 XYM-15
21 801902620 塑盖 Plastic cover 48 R820
22 ▲230500680-090113 螺母M12 Nut 4 门锁附件
23 ▲230500680-090114 止退垫圈12 Washer 4 门锁附件
24 ▲230500680-090112 锁舌 Lock plate 2 门锁附件
25 ▲230500680-090110 止退垫圈6 Washer 8 门锁附件
26 ▲230500680-090111 防松螺母M6 Nut 8 门锁附件
27 230101383 连接板 Connection plate 4 XD81.12-2
1 230101064 洒水箱 Water Tank 2
2 800701177 水位指示器SWQ-2 Gauge 2
3 230101061 XD81.13-1 垫100X1600X5 Cushion 4
4 801902928 密封条 S61F-07003（90度） Seal 2
5 800787453 水箱滤袋 2
6 805100343 螺钉 M6X16 Bolt 8 GB/T65-2000
7 805300029 垫圈 6 Washer 6 16 GB/T97.1-2002
8 230101063 水箱压板 Board 4
9 805001949 螺栓M16×140 10.9级 Bolt 4 GB/T5782-2000
10 805301377 垫圈 16(达克罗) Wahser 4
11 800787867 684.368.56.46.00.0 舌型喷嘴 Muzzle 6
12 800787868 090.075.53.00.00.1 底座 Base 6
13 800787378 螺帽 065.202.56.11.00.1 Screw cap 6
14 230101065 水管φ13X9000 Water Hose 1
15 805100309 螺钉M6×16 Screw 8
16 225701606 水泵 water punp 2
17 230101441 XD102E.13.1.2-1 水泵支架 Bracket 2
18 805300069 垫圈 8 Washer 8 16
19 805000017 螺栓 M8×25 bolt 4 GB/T5783-2000
20 800787170 等径直通接头R1/2″(12012208088) Adapter 4
21 800702582 黄铜球阀1/2 Vale 4
22 800787191 外螺纹直通接头R1/2 tie in 2
23 805100399 螺钉 Screw 4 GB/T70.1-2008
24 805000089 螺栓 M8X35 Bolt 4 GB/T 5783-2000
25 805201502 螺母 M8 4
26 230201719 XD112E.13-6 水滤接头 Adapter 4
27 801100026 O型圈 20×2.65 O-ring 4 GB/T 3452.1-1992
28 801968904 喉箍 B14-27 CLAMP 22 QC/T619-1999
29 230503896 缠绕胶管Φ13×110 hose 2
30 805000018 螺栓 M8×20) Elbow 4
31 230201712 XD112E.13.1-1 电磁阀安装板 Fixing board 2
32 800787192 外螺纹直通接头R1/4 tie in 8
33 800752572 电磁阀（24V) Electromagnetic valve 2
34 805300027 垫圈 4 Washer 4 GB/T 93-1987
35 805000387 螺栓 M6×12 Bolt 4 GB/T16674.1-2004
36 230201727 缠绕胶管φ13×380 Hose 4
37 800787381 水滤 filter 2
38 230101443 XD102E.13.1.3-1 水滤器支架 Bracket 2
39 800787194 外螺纹弯接头R1/2″ tie in 2
40 800787198 T型三通 tie in 2
41 230101449 缠绕胶管φ13×420 Hose 4
42 800787193 外螺纹弯接头R1/4″ tie in 2
