Description

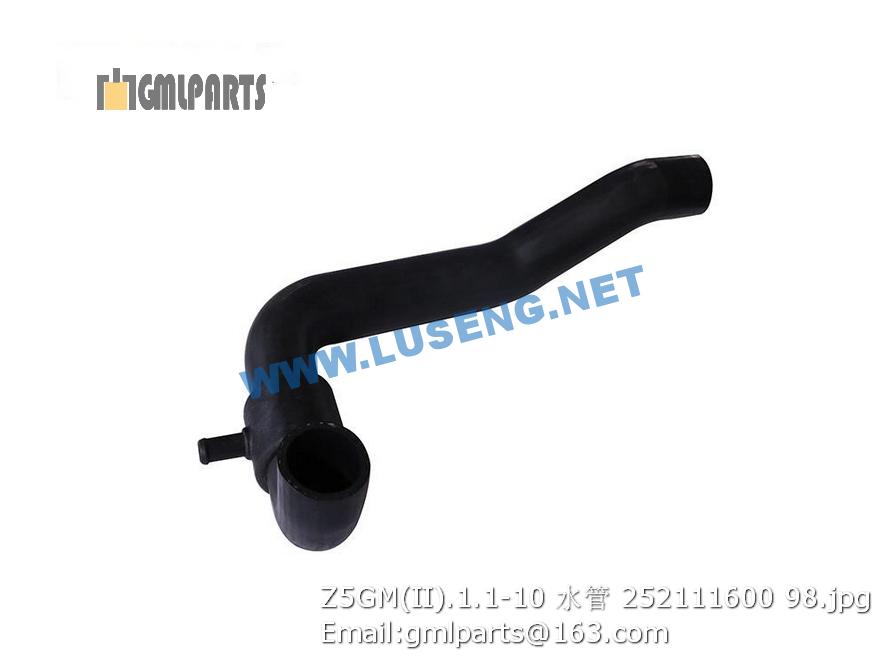

252111600 Z5GM(II).1.1-10 HOSE XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164589 滤清器 filter 1
2 226800327 液压油箱 Hydraulic oil tank 9
3 226800447 左护板 Left plate 9
4 805000322 螺栓 M6×16 Bolt 1 GB/T5783-2000
5 805301292 垫圈6 Washer 1 GB/T93-1987
6 805000696 螺栓M12×75 Bolt 1 GB/T5783-2000
7 805301285 垫圈12 Washer 10 GB/T93-1987
8 805300020 垫圈12 Washer 10 GB/T97.1-2002
9 803165591 通气过滤器 Ventilating filter 1 QUQ2-10×0.63（液压油箱盖通气）
10 803165599 滤油器 Oil fliter 1
11 230500206 接头 Adapter 1
1 803004152 振动马达 Motor 2
2 801100091 O型圈100×3.55 “O” ring 100X3.55 3 GB/T3452.1-1992
3 805000048 螺栓M12X35 Bolt 4 GB/T5783-2000
4 805301374 垫圈 12(达克罗) Bolt 6
5 230503020 管夹 Hose clamp 2
6 230503021 管夹板 PPL plate 2
7 805000076 螺栓M10X70 Bolt 4 GB/T5782-2000
8 239901895 软管总成 Hose 4
9 239901867 软管总成 Hose 1
10 239901871 软管总成 Hose 1
11 239901934 软管总成 Hose 1
12 239901933 软管总成 Hose 1
13 801902795 扎带 Cable tie 40
14 803164630 弯头 Joint 2
15 803164733 接头 Adaper 2
16 803164562 测压接头 Measuring nipple 2
17 803164622 接头 adapter 2
18 803165195 软管总成 Hose 1
19 803164621 接头 adapter 1
20 239900514 软管总成 Hose 1
21 803163602 三通接头 Adaper 1
22 803163729 接头 Adaper 1
23 803164687 接头 Adaper 6
24 803004160 振动阀 Vibration valve 1
25 803604733 插头 Adapter 4
26 805000062 螺栓 M10×35 Bolt 3 GB/T 5783-2000
27 805301373 垫圈10(达克罗) Washer 9
28 230101342 垫板 Pad Plate 1
29 803164779 三通接头 Adapter 1
30 239901893 软管总成 Hose 1
31 803163586 接头 Joint 1
32 803009979 振动泵 Vibration Pump 1 外购
33 805000029 螺栓 M10×40 Bolt M10×40 2 GB/T5783-2000
34 803164615 接头 Adapter 1
35 803163641 接头 Adapter 1
36 803164631 弯头 Adapter 1
37 803164632 接头 Adapter 1
38 803165235 软管总成 Hose 1
39 803164635 三通接头 adapter 2
40 803164735 接头 Adaper 1
41 803165565 测压接头 Measuring nipple 1 外购
42 803164761 接头 Connector 1
43 803164916 接头 Adaper 1
44 803164539 吸油滤清器底座 filter base 1
45 803164538 滤芯 Filter 1 SF6720,滤芯每1000小时或半年更换，以先到为准 SF6720, filter every 1000 hours or half year replacement, whichever occurs first
46 228700446 螺栓 bolt 2
47 805300010 垫圈 8 Washer 2
48 803164617 接头 Adapter 4
49 803164746 接头 Adapter 4
50 803164797 接头 Adapter 16
51 803164909 隔板接头 Adapter 2
52 803164908 隔板接头 Adapter 4
53 239901927 软管总成 Hose 1
54 239901928 软管总成 Hose 1
55 239900403 软管总成 Hose 1
56 239901896 软管总成 Hose 1
57 239901874 软管总成 Hose 1
58 239901894 软管总成 Hose 1
59 239900479 软管总成 Hose 1
60 227300168 花键套 Spline Sleeve 1 借用
61 239901869 软管总成 Hose 1
62 803165272 软管总成 Hose 1
63 230500296 管夹 Rubber block 1
64 230500297 压板 plate 1
65 805000036 螺栓 M10×90 805000036 2 GB/T5782-2000
66 803167889 管夹 Pipe Clip 1 外购
