Description

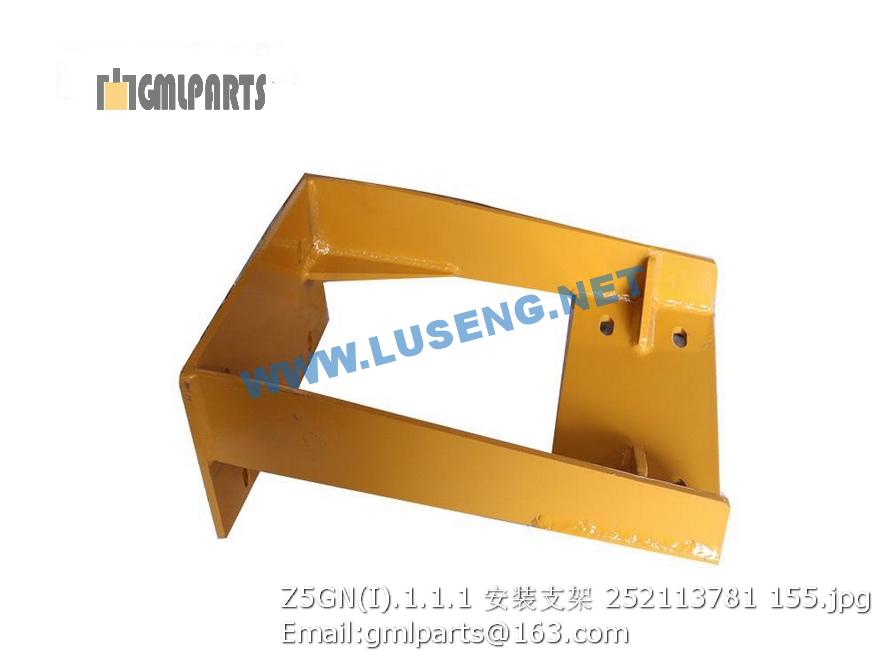

252113781 Z5GN(I).1.1.1 BRACKET

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 800101454 空气滤清器AH19018-HD Air Filter 1
2 230101054 XD81.5.4-2 安装板 Fixing board 1
3 230101053 XD81.5.4-1 筋板 Reinforcing plate 2
4 230501098 XD121II.05.2.1-1 安装环 Fixing ring 1
5 805000015 螺栓 M8X45 Bolt 2 GB/T5782-2000
6 805300010 垫圈 8 Washer 9
7 805200045 螺母 8 Nut 13 GB/T 6170-2000
8 805301384 垫圈 8(达克罗) Washer 4
9 805000033 螺栓M8×16 Bolt 4 GB/T5783-2000
10 800151581 卡 箍 112-121 Clamp 2
11 230101344 进气胶管 Input pipe 1
12 805100154 螺栓M8X30 Bolt 22
13 230101039 进气钢管焊接 Input pipe 1
14 230101498 XD102E.5.2.1-1 进气管固定法兰 Flange 1
15 800151712 卡 箍 91-97 Clamp 2
16 800105488 进气胶管 Input pipe 1
17 230201617 XD111E.5.3.1-3 连接盘 Linker 1
18 230101043 XD81.5.5-1 接管 Joint-hose 1
19 800105489 波纹管 Pipe 1
20 227300262 托架 Bracket 2
21 227300261 U形螺栓 Bolt 2
22 800105490 消音器 Muffle 1
1 800105413 散热器 Cooler 1
2 805000047 螺栓 M10×50 Bolt 4 GB/T 5783-2000
3 805301373 垫圈10(达克罗) Washer 4
4 805300102 垫圈 10 Washer 4 GB/T96.1-2002
5 805200080 螺母M10 Nut 4
6 800105486 发动机入水管 Pipe 1
7 800151575 卡 箍 59-63 Clamp 4
8 800105484 发动机补水管 Pipe 1
9 800151586 涡轮蜗杆卡箍 21-44 Hose Clamp 2
10 226800266 透气管 Pipe 1
11 800151584 涡轮蜗杆卡箍 11-20 Hose Clamp 2
12 800105485 发动机出水管 Pipe 1
