Description

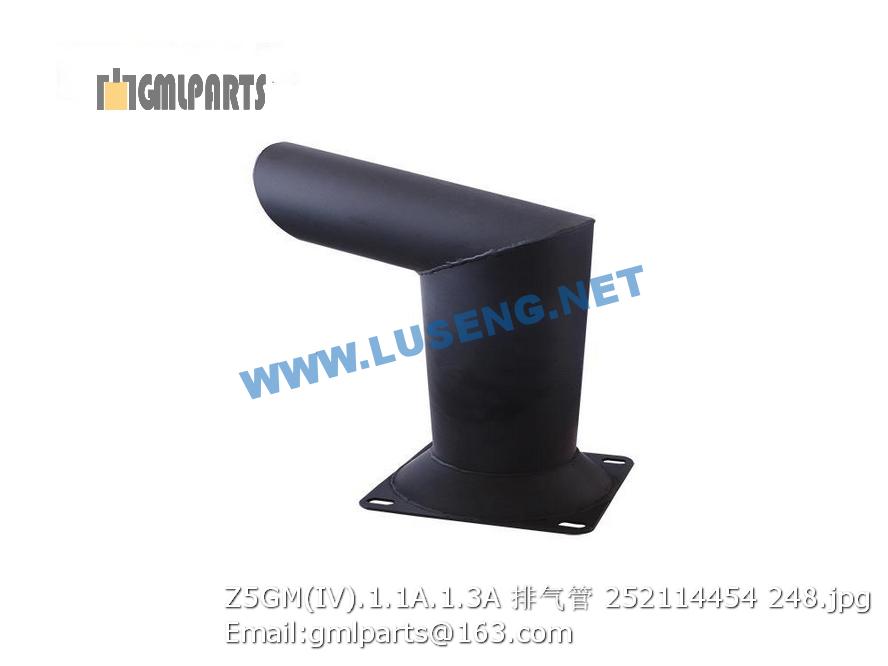

252114454 Z5GM(IV).1.1A.1.3A EXHAUST PIPE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164725 接头 Adapter 2
2 239901879 软管总成 Hose 1
3 803164778 三通接头 Tee Joint 1 EL10LOMDA3C
4 803164724 接头 Joint 1 GE10L9/16UNFOMD
5 803164730 接头 Joint 1
6 803168931 软管总成 Hose 1
7 239901849 软管总成 Hose 1
8 803164727 弯头 Adapter 1
9 803164794 弯头 Joint 2 EW12LOMD
10 803163572 弯头 Elbow 1 EW10LOMDA3C
1 230101099 右罩 Right bonnet 1 XD81.12.3
2 801906687 JT-05B 密封条 2
3 230101092 中罩 Middle bonnet 1 XD81.12.2
4 805301384 垫圈 8(达克罗) Washer 11
5 805000017 螺栓 M8×25 bolt 7 GB/T5783-2000
6 230101067 左罩 Left bonnet 1 XD81.12.1
7 805201502 螺母 M8 4
8 819947354 限位带 Limit belt 2 XD用限位带
9 819942527 铰链 Foldout 4 埃克森7138-309-4B
10 805100064 螺钉 M8×20 Bolt 6 GB/T70.1-2008
11 805100130 螺钉M8×35 Bolt 10 GB/T70.1-2008
12 805100118 螺钉M8×40 Bolt 2 GB/T70.1-2008
13 230101338 限位块 Limit block 2 XD81.12-1
14 819942528 机罩锁 Lock 2 索斯科N2-2-30
15 801902764 装饰条 Strip 1 JT-07A
16 805000033 螺栓M8×16 Bolt 4 GB/T5783-2000
17 805300010 垫圈 8 Washer 4
18 805300069 垫圈 8 Washer 8 4
19 230201570 锁板 Lockpin 2 XD111E.12-1
20 839901405 隔音材料（双面胶） Deadening 1 XYM-15
21 801902620 塑盖 Plastic cover 48 R820
22 ▲230500680-090113 螺母M12 Nut 4 门锁附件
23 ▲230500680-090114 止退垫圈12 Washer 4 门锁附件
24 ▲230500680-090112 锁舌 Lock plate 2 门锁附件
25 ▲230500680-090110 止退垫圈6 Washer 8 门锁附件
26 ▲230500680-090111 防松螺母M6 Nut 8 门锁附件
27 805100048 螺钉 M8×45 Screw 2 GB/T70.1-2008
28 230101383 连接板 Connection plate 4 XD81.12-2
