Description

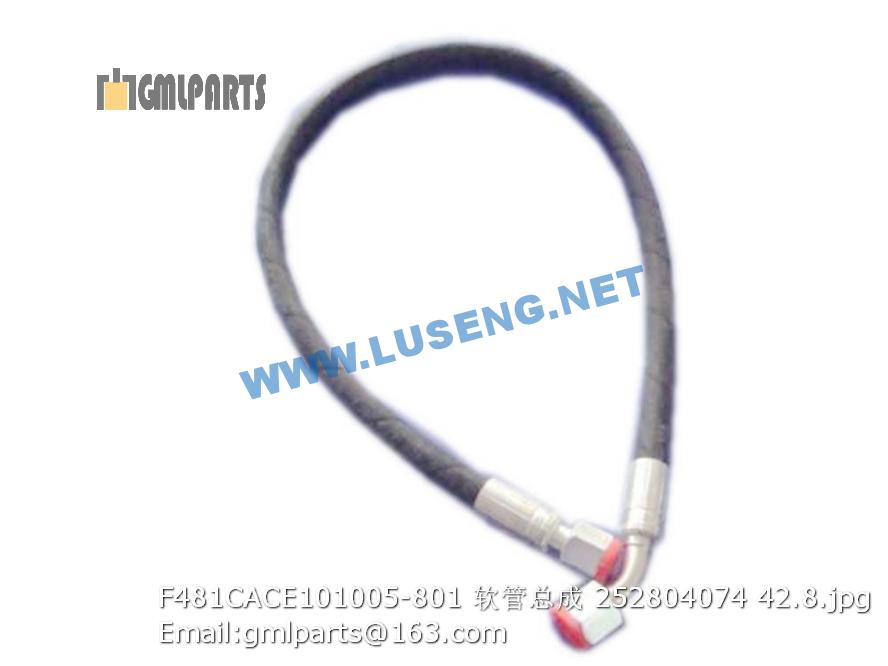

252804074 F481CACE101005-801 HOSE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 229700079 管夹 Rubber block 2
2 805300030 垫圈 6 Washer 6 8 GB/T93-1987
3 805100196 螺钉 M6x25 SCREW 8 GB/T70.1-2000
4 805300018 垫圈12 washer 12 4 GB/T93-1987
5 805000716 螺栓M12X30 Bolt 4 GB/T5783-2000
6 239902205 软管总成 hose 1
7 803165240 软管总成 Hose 1
8 803164791 三通接头 Tee-joint 2
9 803193694 软管总成 hose 1
10 803164740 接头 Adapter 2
11 803164795 接头 Joint block 4 GB/T6170-2000
12 239902190 软管总成 hose 1
13 803168917 软管总成 Hose 1
14 803163583 接头 Joint 8 GE15LM22×1.5EDOMD
15 803004258 振动阀 Control valve 2
16 805100081 螺钉 Bolt 8 GB/T70.1-2008
18 231401695 驱动管夹 Rubber block 1
19 229600630 管夹板 Plate 1
20 805000656 螺栓M8×60 10.9(达克罗) Bolt 2 GB/T16674.1-2004
21 805300010 垫圈 8 Washer 4
22 805201502 螺母 M8 2
23 803163640 直通接头 Joint 6
24 803193693 软管总成 Hose 1
25 803164724 接头 Joint 2 GE10L9/16UNFOMD
26 239901990 软管总成 hose 1
27 803166090 软管总成 hose 1
28 803164232 接头 connector 2
29 803165228 软管总成 Hose 1
30 239902255 软管总成 hose 1
31 803163573 弯头 Joint 3 EW15LOMDA3C
32 803305542 软管总成 hose 1
33 801100249 O形圈 80×3.55G O-ring 3
34 803074820 振动马达 Motor 2
35 805301373 垫圈10(达克罗) Washer 6
36 805001922 螺栓M10X30 Bolt 6
37 239900434 软管总成 Hose 1
38 803006784 双联振动泵 Hydraulic pump 1
39 229600625 花键套 Splined sleeve 1
40 229600378 护套 Hose 1
41 801902944 扎带 Cable tie 15
1 803079887 齿轮泵 gear pump 1
2 805000674 螺栓 M10×110 BOLT 2
3 805301373 垫圈10(达克罗) Washer 2
4 805200080 螺母M10 Nut 2
5 801100249 O形圈 80×3.55G O-ring 1
6 803163562 法兰弯接头 Flange Elbow 1
7 239900259 软管总成 hose 1
8 803164233 接头 Connector 3
9 803163561 法兰弯接头 Flange Elbow 1
10 803163573 弯头 Joint 2 EW15LOMDA3C
11 803164635 三通接头 adapter 1
12 803164565 测压接头 adapter 1
13 803081724 转向油缸 cylinder 1
14 803103852 接头 adapter 4 GE12LM18×1.5EDOMDCF
15 803164794 弯头 Joint 2 EW12LOMD
16 803164259 接头 CONNECTOR 1
17 803163638 接头 Joint 2
18 803004427 转向器 Steering valve 1
19 803165211 软管总成 hose 1
20 239902005 软管总成 hose 1
21 239902007 软管总成 hose 1
