Description

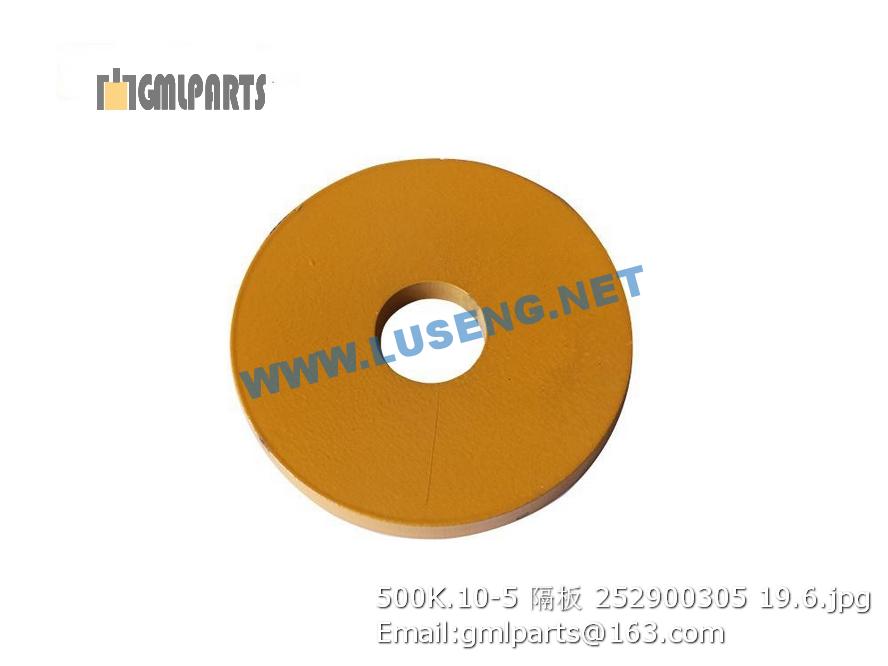

252900305 500K.10-5 plate

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1.1 251804430 驾驶室总成(两联+暖风) Cab Assembly 1
1.2 251804433 驾驶室总成(两联+空调) Cab Assembly 1
1.3 251804468 驾驶室总成(三联+暖风) Cab Assembly 1
1.4 251804469 驾驶室总成(三联+空调) Cab Assembly 1
2.1 801902762 座椅 Seat 1 XGZY01-III配暖风
2.2 801902758 座椅 Seat 1 XGZY01-IV配空调
3.2 251800359 橡胶套 Rubber Sleeve 3 配两联 配三联
4 805000017 螺栓 M8×25 bolt 4 GB/T5783-2000
5 805300069 垫圈 8 Washer 8 23
6 805300010 垫圈 8 Washer 23
7.1 251800585 两联操纵盖板 Plate 1
7.2 251800578 三联操纵盖板 Plate 1
7.3 251800801 三联操纵盖板 Plate 1 配空调
8 805000018 螺栓 M8×20) Elbow 15
9.1 805000045 螺栓M12X40 Bolt 4 GB/T 5783-2000
9.2 805000089 螺栓 M8X35 Bolt 4 GB/T 5783-2000
10 805300020 垫圈12 Washer 8 GB/T97.1-2002
11 805300018 垫圈12 washer 12 8 GB/T93-1987
12.1 251800660 座椅安装板 Plate 1 配暖风
12.2 251800579 座椅安装板 Plate 1 配空调
13 251800158 减震器组 Absorber Group 4
14 805001906 螺栓M20x120 Bolt 5
15 805300023 垫圈 20 Washer 20 4 GB/T93-1987
16 805300056 垫圈 20 WASHER 4 GB/T96.1-2002
17 805201518 螺母M20 NUT 2 GB/T6182-2000
18 251800586 压板 Plate 4
19 801938261 地板密封垫 Cover 4
20.1 251804768 两联操纵杆系 Control Lever 1
20.2 251801217 三联操纵杆系 Control Lever 1 选装
21.1 251800870 底板橡胶 Rubber Cushion 1 配两联+空调
21.2 251800868 底板橡胶 Rubber Cushion 1 配两联暖风
21.3 251800869 底板橡胶 Rubber Cushion 1 配三联
22 251800726 减震垫 Cushion shim 1
23 805001905 螺栓M20X100 Bolt 2 GB/T5782-2000
24 251804310 前围板 Front Cover 1
25 805000058 螺栓 M8×60 Bolt 1 GB/T 5783-2000
26 805000048 螺栓M12X35 Bolt 4 GB/T5783-2000
27 805100056 螺钉 M5×12 Bolt 8 GB/T67-2000
28 805300183 垫圈 5 Washer 8 GB/T96.1-2002
29 251804794 仪表箱 Instrument Panel 1
30 805200048 螺母 M10 Nut 4 GB/T6170-2000
31 805300017 垫圈10 Washer 4 GB/T97.1-2002
32 805300014 垫圈 10 Washer 4 GB/T93-1987
