Description

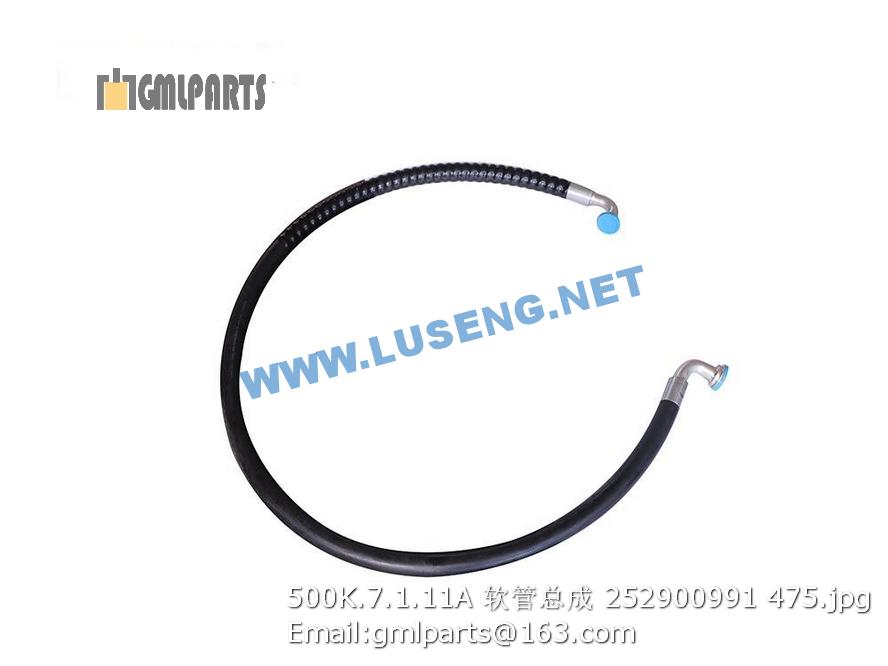

252900991 500K.7.1.11A HOSE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 ▲803004098-3030-01 防尘圈FC1-45 FC Oil Seal 1
2 ▲803004098-3030-02 O形圈90X2.65 O-ring 1
3 ▲803004098-3030-03 Y形密封圈45X60X12.5 Y Seal Ring 1
4 ▲803004098-3030-04 O形圈82.5X3.55 O-ring 1
5 ▲803004098-3030-05 轴用组合封 CKS0450 （O形圈48.7X3.55） Seal Ring 1
6 ▲803004098-3030-06 支承环G45X24.5X2.5 Supporting Ring 1
7 ▲803004098-3030-07 O形圈45X3.55 O-ring 1
8 ▲803004098-3030-08 支承环SO90X9.8X3 Supporting Ring 2
9 ▲803004098-3030-09 孔用组合封CKW0900 （O形圈75X5.3） Seal Ring 1
10 803073122 钢套D50*d40*L48 Bush 1 XGYG01-055-2（徐液）
11 800513992 关节轴承GE40ES Joint Bearing 1 GB/T9163-2001
860102729 转向缸密封件 Steering Cylinder Seal 1
860120298 转向缸密封件500K/50G/500F/500E/600K/60G(统型)(备件) Steering Cylinder Seal 1
1 803004341 翻斗油缸 Cylinder 1 3030 101210 101512
2 803166449 堵头 Plug 3
3 251800876 支板 Plank 1
4 805000169 螺栓M12X70 Bolt 4 GB/T5783-2000
5 805300018 垫圈12 washer 12 28 GB/T93-1987
6 801100066 O形密封圈42.5X3.55 O- Ring 2 GB/T3452.1-1992
7 252900499 钢管 Tube 1
8 251800621 胶管总成 Hose 1
9 805000043 螺栓 M10×30 Bolt 12 GB/T 5783-2000
10 805300014 垫圈 10 Washer 47 GB/T93-1987
11 269900200 U形螺栓 Bolt 4
12 805300017 垫圈10 Washer 12 GB/T97.1-2002
13 805200048 螺母 M10 Nut 20 GB/T6170-2000
14 803164271 法兰组件 Flange 11
15 251801422 胶管总成 Hose 2
16 803013061 左动臂油缸（法兰式） Left Boom Cylinder 1 XGYG01-138D
17 251800871 钢管 Tube 1
18 251800872 钢管 Tube 1
19 801100067 O形密封圈 50×3.1 O-Ring 50×3.1 1 GB1235-1976
20 251800301 回油钢管 Tube 1
21 251800813 胶管总成 Hose 1
22 251801419 软管总成 Hose 2
23 805000051 螺栓 M16×40 Bolt 7 GB/T5783-2000
24 805300011 垫圈 16 Washer 7 GB/T 93-1987
25 251800623 软管总成 Hose 1
26 805000048 螺栓M12X35 Bolt 8 GB/T5783-2000
27 251800624 回油钢管 Tube 1
28 803164126 O形密封圈61.5X3.55 O- Ring 1 GB/T3452.1-1992
29 251801306 液压油箱 Tank 1
30 252900285 法兰 Flange 1
31 251800303 吸油钢管 Tube 1
32 801100269 O形密封圈 75X3.55 O- Ring 1 GB/T3452.1-1992
33 805302233 螺柱M12X35 Bolt 4 GB/T899-1988
34 805300020 垫圈12 Washer 4 GB/T97.1-2002
35 805200049 螺母 M12 Nut 8 GB/T6170-2000
36 803004104 转向泵 Steering Pump 1
37 252100847 密封垫 Seal packing 1
38 251800625 出油钢管 Tube 1
39 805000168 螺栓M10×65 Bolt 1 GB/T5783-2000
40 801100148 O形密封圈40×3.55 O- Ring 2 GB/T 3452.1-1992
41 803164272 分离式法兰 Split Flange 6
42 805300013 垫圈16 Washer 7 GB/T 97.1-2002
43 251800627 软管总成 Hose 1
44 805000033 螺栓M8×16 Bolt 2 GB/T5783-2000
45 252900301 橡胶管夹 Rubber Clamp 1 500K.7.2-2
46 251800873 钢管 Tube 1
47 251800874 钢管 Tube 1
48 803013062 右动臂油缸（法兰式） Right Boom Cylinder 1 XGYG01-139D
49 251800875 支板 Plank 1
50 805000727 螺栓M10X25 Bolt 8 GB/T5783-2000
51 251804652 支板 Plank 1
52 251400306 压板 Plank 2
53 251400307 橡胶板 Rubber Plate 4
54 805000562 螺柱 10X100 Bolt 8 GB/T901-1988
55 251400308 支板 Plank 1
56 805000017 螺栓 M8×25 bolt 6 GB/T5783-2000
57 805300010 垫圈 8 Washer 8
58 803164026 胶管B 45X540 Hose 1 JB/T 8406-2001
59 801902714 不锈钢吼箍 51-70 Clump 2 QC/T619-1999
60 251800363 吸油钢管 Tube 1
61 805000373 螺栓M12X80 Bolt 4
62 269900181 分离式法兰 Split Flange 3
63 801100133 O形密封圈34.5X3.55 O- Ring 3 GB/T3452.1-1992
64 805000062 螺栓 M10×35 Bolt 8 GB/T 5783-2000
65 805002249 螺柱 M12×120 Stud 2 GB/T901-1988
66 805000045 螺栓M12X40 Bolt 4 GB/T 5783-2000
67 805002252 螺柱M12×200 Bolt 2 GB/T901-1988
68 251901597 管夹 Pipe Clamp 2
69 251800434 钢管 Tube 1
70 252900498 指针 Pointer 1
71 252900850 护罩 Cover 1
72 251800722 接头块 Tube 1
73 252900300 管夹 Pipe Clamp 1 500K.7.2-1
