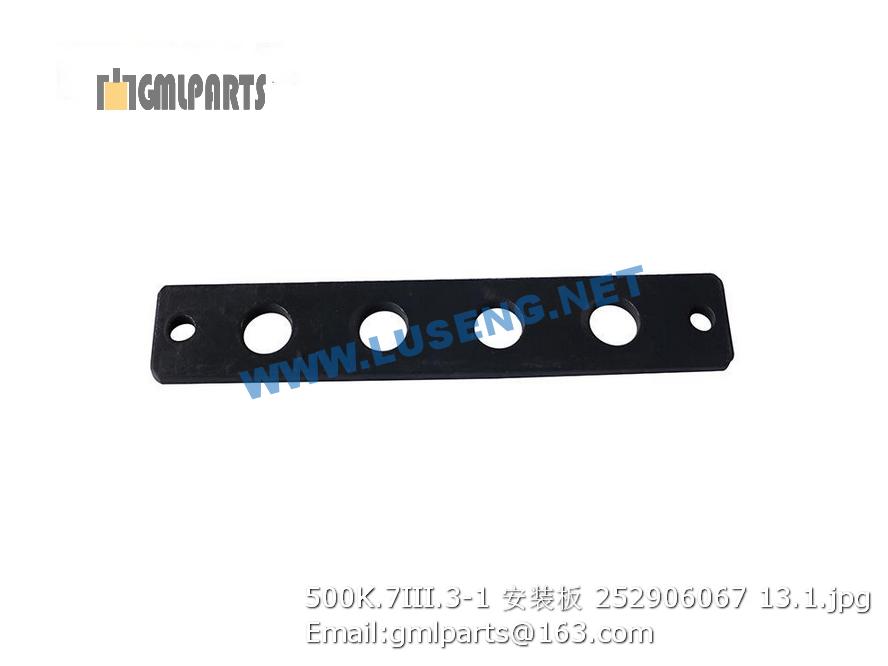

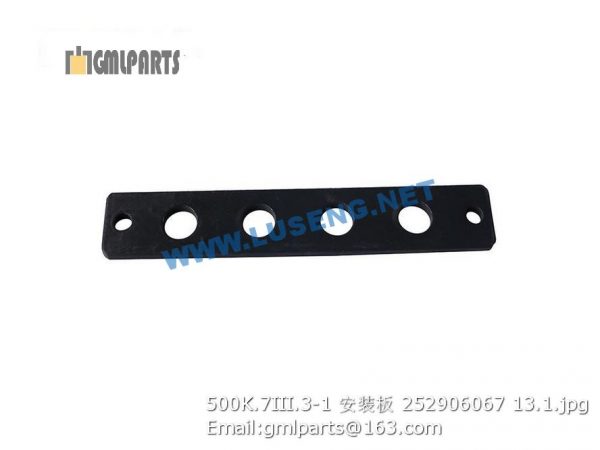

252906067 500K.7III.3-1 Mounting Plate

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 ▲803004341-101210-01 防尘圈FC 100╳100╳7 FC Oil Seal 1 Q/DYJJ13006
2 ▲803004341-101210-02 Y形圈100X120X16 Y Seal Ring 1 GB10708.1
3 ▲803004341-101210-03 轴用组合封CKS1000 （O形圈106X5.3） Seal Ring 1
4 ▲803004341-101210-04 O形圈170X5.3 O-Ring 1 GB/T3452.1
5 ▲803004341-101210-05 杆用支承环G100X44.5X2.5 Snap 1
6 ▲803004341-101210-06 O形圈100X3.55 O-Ring 1 GB/T3452.1
7 ▲803004341-101210-07 孔用支承环S180X14.8X2.5 Supporting Ring 1
8 ▲803004341-101210-08 孔用组合封CKW1800 Seal Ring 2
9 ▲803004341-101210-09 O形密封圈 75X5.7 O-ring 1 GB1235-76
10 803045612 关节轴承GE80ES Joint Bearing 1 GB/T9163-2001
11 803073126 钢套Φ100×Φ80×60/2 Bush 1 XGYG01-137-9（张家口）
860104208 翻斗缸密封件 Tilt Cylinder Seal 1
860120304 50G/500K/500F转斗缸及800K动臂缸密封件(统型)(备件) Boom Cylinder Seal 1
1 803044616 杆头 Rod 1
2 803044663 导向套 Bushing 1
3 803044664 油管组件1 Tube 1
4 803044668 缸筒 Cylinder 1
5 803044682 活塞杆 Piston Rod 1
6 803044678 盖板 Cover 2
7 803044679 油管组件2 Tube 1
8 803044683 活塞 Piston 1
9 803044684 支板盖 Cover 1
10 803044698 防尘圈 wiper 1 属于密封包
11 805100451 螺钉 M16×60 Bolt M16×60 12 GB/T70.1-2008
12 805300011 垫圈 16 Washer 12 GB/T 93-1987
13 803195764 杆密封 Rod seal 1 属于密封包
14 801100312 O形圈 155×3.1 O-Ring 1 GB1235-76
15 803195765 O型圈155X5.7 O-Ring 1 GB1235-76
16 805403633 挡圈 Ring 1 挡圈D155X146X2
17 803044699 斯特封 Stepseal 1 属于密封包
18 803044700 支撑环 Supporting Ring 2 属于密封包
19 803044685 防护塞 Protective Plug 2
20 805104269 螺钉 M10×16 Bolt 8 GB/T70.1-2008
21 803044701 纳污环 Pollutant Ring 1 纳污环D150X6.2X4
22 803044702 孔用支承环 Support Ring 2 支撑环D150X15X3
23 803164050 O型圈 85X3.1 O-ring 1 GB 1235-76属于密封包
24 803044703 0K圈 OK-Ring 1 0K圈D150X129X8.1
25 805135708 螺钉M12X40 Bolt 2 GB/T78-2007
26 805135709 螺钉M10X25 Bolt 1 GB/T80-2007
27 800513939 钢球 Sφ8(GCr15) ball 1 GB/T308-2002
28 803044704 O形圈35X3.1 O-Ring 2 GB1235-76
29 805000062 螺栓 M10×35 Bolt 8 GB/T 5783-2000
30 805302888 垫圈 10 Washer 8 GB/T93-1987
31 805105181 内六角螺钉M8X16 Bolt 4 GB/T70.1-2008
32 805302894 垫圈 8 Washer 4 GB/T93-1987
860120301 500F/500E动臂缸密封件(统型)(备件) Boom Cylinder Seal 1
1 803044616 杆头 Rod 1
2 803044663 导向套 Bushing 1
3 803044705 油管组件1 Tube 1
4 803044668 缸筒 Cylinder 1
4 803195350 Fc防尘圈80 Dust Ring 1 Fc(80*8.5)
5 803044682 活塞杆 Piston Rod 1
6 803044678 盖板 Cover 2
7 803044707 油管组件2 Tube 1
8 803044683 活塞 Piston 1
9 803044684 支板盖 Cover 1
10 803044698 防尘圈 wiper 1 属于密封包
11 805100451 螺钉 M16×60 Bolt M16×60 12 GB/T70.1-2008
12 805300011 垫圈 16 Washer 12 GB/T 93-1987
13 803195764 杆密封 Rod seal 1 属于密封包
14 801100312 O形圈 155×3.1 O-Ring 1 GB1235-76
15 803195765 O型圈155X5.7 O-Ring 1 GB1235-76
16 805403633 挡圈 Ring 1 挡圈D155X146X2
17 803044699 斯特封 Stepseal 1 属于密封包
18 803044700 支撑环 Supporting Ring 2 属于密封包
19 803044685 防护塞 Protective Plug 2
20 805104269 螺钉 M10×16 Bolt 8 GB/T70.1-2008
21 803044701 纳污环 Pollutant Ring 1 纳污环D150X6.2X4
22 803044702 孔用支承环 Support Ring 2 支撑环D150X15X3
23 803164050 O型圈 85X3.1 O-ring 1 GB 1235-76属于密封包
24 803044703 0K圈 OK-Ring 1 0K圈D150X129X8.1
25 805135708 螺钉M12X40 Bolt 2 GB/T78-2007
26 805135709 螺钉M10X25 Bolt 1 GB/T80-2007
27 800513939 钢球 Sφ8(GCr15) ball 1 GB/T308-2002
28 803044704 O形圈35X3.1 O-Ring 2 GB1235-76
29 805000062 螺栓 M10×35 Bolt 8 GB/T 5783-2000
30 805302888 垫圈 10 Washer 8 GB/T93-1987
31 805105181 内六角螺钉M8X16 Bolt 4 GB/T70.1-2008
32 805302894 垫圈 8 Washer 4 GB/T93-1987
860120301 500F/500E动臂缸密封件(统型)(备件) Boom Cylinder Seal 1
