Description

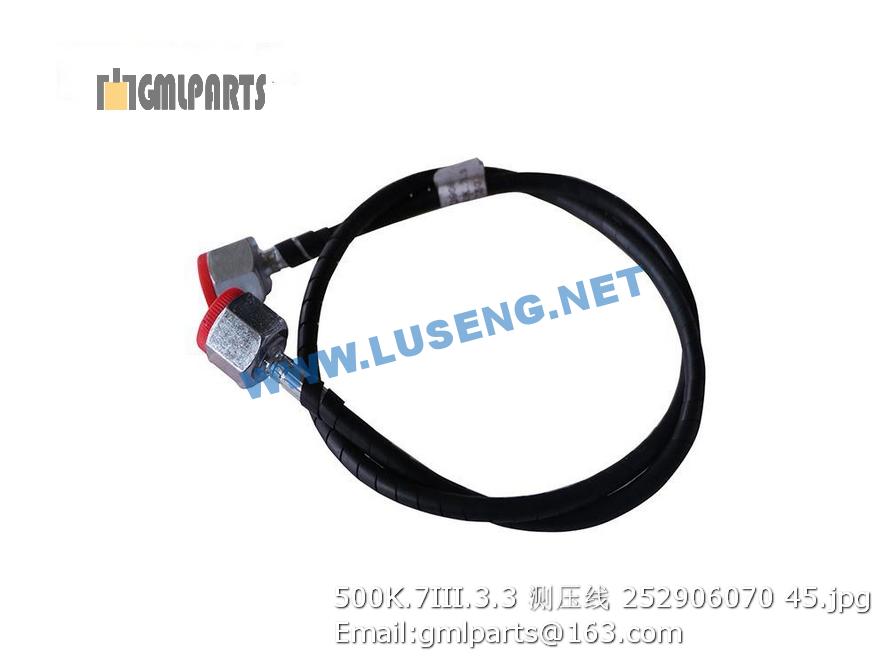

252906070 500K.7III.3.3 TEST HOSE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803004098 转向油缸 XGYG01-042 Cylinder 2 3030 101210 101512
2 251300103 软管总成 Hose 2
3 251800631 软管总成 Hose 1
4 251800632 软管总成 Hose 1
5 803164277 接头 Joint 3
6 251800365 软管总成 Hose 1
7 251800366 软管总成 Hose 1
8 251800381 软管总成 Hose 1
9 251000102 转向泵出油钢管 Tube 1
10 801100148 O形密封圈40×3.55 O- Ring 3 GB/T 3452.1-1992
11 805000062 螺栓 M10×35 Bolt 4 GB/T 5783-2000
12 805300014 垫圈 10 Washer 18 GB/T93-1987
13 805002233 螺柱M12X35 Bolt 4 Q/SC1294-2000
14 805300018 垫圈12 washer 12 10 GB/T93-1987
15 805300020 垫圈12 Washer 4 GB/T97.1-2002
16 805200049 螺母 M12 Nut 4 GB/T6170-2000
17 252100847 密封垫 Seal packing 1
18 803004104 转向泵 Steering Pump 1
19 251800382 软管总成 Hose 1
20 805000036 螺栓 M10×90 805000036 2 GB/T5782-2000
21 251000103 接头 Connector 1
22 251800383 软管总成 Hose 1
23 803004061 优先型流量控制阀 Lock Washer 1
24 251800384 接头块 Joint 1
25 805301416 垫圈27 Washer 2 Q/SC1294-2000
26 803004055 单向阀 In-Line Check Valve 1
27 252100863 接头 Joint 1
28 251800653 软管总成 Hose 1
29 803004084 转向器 Steering Control Unit 1
30 805000168 螺栓M10×65 Bolt 4 GB/T5783-2000
31 251000101 接头块 Joint 1
32 803164290 接头 Connector 4 LH18L
33 250700128 转向泵吸油管 Tube 1
34 252100360 分离式法兰 Split Flange 1 Z5G.7.2-3
35 801100066 O形密封圈42.5X3.55 O- Ring 1 GB/T3452.1-1992
36 803164021 胶管B 38X470 Hose 1 JB/T 8406-2001
37 801902693 双钢丝喉箍50-55 Clamp 2 JB3616.1-1984
38 251800629 接头 Connector 1
39 805301413 垫圈20 Washer 4 Q/SC1294-2000
40 805000716 螺栓M12X30 Bolt 2 GB/T5783-2000
41 805000100 螺栓 M10×55 Bolt 4 GB/T 5782-2000
42 803164294 接头 Connector 2 I18LM20×1.5ED
43 805101913 螺栓M10×30 bolt M10×30 4 GB/T70.1-2008
44 252101608 管夹 Pipe Clamp 1
45 251800630 支板 Plank 1
46 805000048 螺栓M12X35 Bolt 4 GB/T5783-2000
