Description

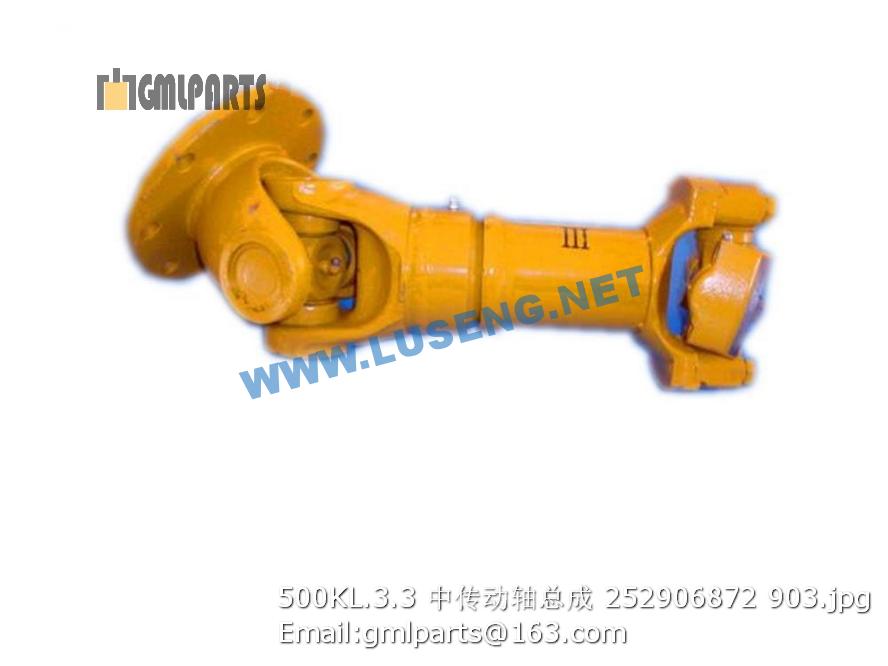

252906872 500KL.3.3 MIDDLE DRIVE SHAFT

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803004341 翻斗油缸 Cylinder 1 3030 101210 101512
2 805000169 螺栓M12X70 Bolt 4 GB/T5783-2000
3 805300018 垫圈12 washer 12 27 GB/T93-1987
4 801100066 O形密封圈42.5X3.55 O- Ring 2 GB/T3452.1-1992
5 252900499 钢管 Tube 1
6 805300014 垫圈 10 Washer 44 GB/T93-1987
7 805000727 螺栓M10X25 Bolt 8 GB/T5783-2000
8 253000349 护罩 Guard 1 600K.7.2.12
9 253000350 传感器支架 Plank 1
10 251901597 管夹 Pipe Clamp 2
11 803164272 分离式法兰 Split Flange 5
12 251800722 接头块 Tube 1
13 269900181 分离式法兰 Split Flange 2
14 251800875 支板 Plank 1
15 251800688 支板 Plank 1
16 251400306 压板 Plank 2
17 251400307 橡胶板 Rubber Plate 8
18 805000562 螺柱 10X100 Bolt 12 GB/T901-1988
19 805200048 螺母 M10 Nut 18 GB/T6170-2000
20 251800689 支板 Plank 1
21 805000017 螺栓 M8×25 bolt 6 GB/T5783-2000
22 805300010 垫圈 8 Washer 10
23 803164026 胶管B 45X540 Hose 1 JB/T 8406-2001
24 801902714 不锈钢吼箍 51-70 Clump 2 QC/T619-1999
25 251800363 吸油钢管 Tube 1
26 805000373 螺栓M12X80 Bolt 4
27 803164271 法兰组件 Flange 11
28 252900300 管夹 Pipe Clamp 1 500K.7.2-1
29 252900301 橡胶管夹 Rubber Clamp 1 500K.7.2-2
30 805000033 螺栓M8×16 Bolt 2 GB/T5783-2000
31 803004343 右动臂油缸 XGYG01-139 Cylinder 1 3030 101210 101512
31.1 803013062 右动臂油缸（法兰式） Right Boom Cylinder 1 XGYG01-139D
32 251800679 胶管总成 Hose 1
33 251804709 钢管 Tube 1
34 251804710 钢管 Tube 1
35 251800682 软管总成 Hose 1
36 251800683 胶管总成 Hose 1
37 251800621 胶管总成 Hose 1
38 251800625 出油钢管 Tube 1
39 801100148 O形密封圈40×3.55 O- Ring 5 GB/T 3452.1-1992
40 803004104 转向泵 Steering Pump 1
41 252100847 密封垫 Seal packing 1
42 805002233 螺柱M12X35 Bolt 4 Q/SC1294-2000
43 805300020 垫圈12 Washer 12 GB/T97.1-2002
44 805200049 螺母 M12 Nut 10 GB/T6170-2000
45 251800303 吸油钢管 Tube 1
46 801100269 O形密封圈 75X3.55 O- Ring 1 GB/T3452.1-1992
47 252900285 法兰 Flange 1
48 805000045 螺栓M12X40 Bolt 4 GB/T 5783-2000
49 251801306 液压油箱 Tank 1
50 251800624 回油钢管 Tube 1
51 803164126 O形密封圈61.5X3.55 O- Ring 1 GB/T3452.1-1992
52 805000048 螺栓M12X35 Bolt 12 GB/T5783-2000
53 805000051 螺栓 M16×40 Bolt 7 GB/T5783-2000
54 805300011 垫圈 16 Washer 7 GB/T 93-1987
55 805300013 垫圈16 Washer 7 GB/T 97.1-2002
56 251801422 胶管总成 Hose 2
57 251801419 软管总成 Hose 2
58 251804715 分配阀支架 Plank 1
59 803004059 多路阀 Main Valve 1
60 251804712 钢管 Tube 1
61 251804713 钢管 Tube 1
62 801100049 O形密封圈50X3.55 O- Ring 1 GB/T3452.1-1992
63 251804714 钢管 Tube 1
64 803004342 左动臂油缸 XGYG01-138 Boom Cylinder 1 3030 101210 101512
64.1 803013061 左动臂油缸（法兰式） Left Boom Cylinder 1 XGYG01-138D
65 805000062 螺栓 M10×35 Bolt 14 GB/T 5783-2000
66 805001969 螺栓M12x160 Bolt M12x160 3 GB/T5782-2000
67 251804716 支架 Plank 1
68 805300017 垫圈10 Washer 12 GB/T97.1-2002
69 251800876 支板 Plank 1
70 269900200 U形螺栓 Bolt 4
71 805000043 螺栓 M10×30 Bolt 8 GB/T 5783-2000
72 801100133 O形密封圈34.5X3.55 O- Ring 2 GB/T3452.1-1992
73 251804717 回油块 Block 1
74 805000264 螺栓 M12×90 Bolt 4 GB/T5782-2000
75 803166449 堵头 Plug 1
77 805000076 螺栓M10X70 Bolt 8 GB/T5782-2000
78 803164306 法兰组件 Flange 1
79 251804931 抓草机护罩 Cover 1
80 251800623 软管总成 Hose 1
