Description

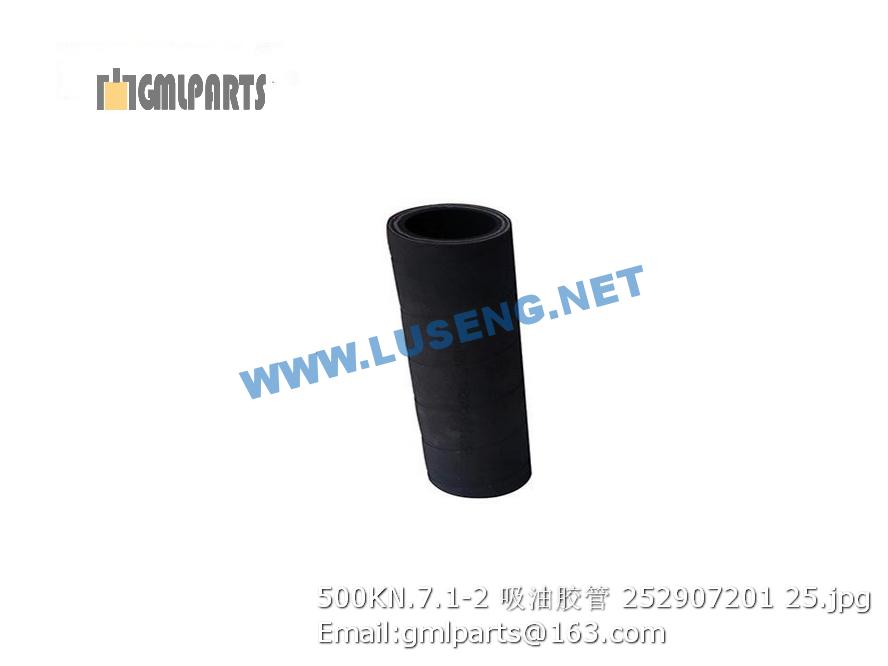

252907201 500KN.7.1-2 HOSE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805046468 螺栓M18×40 BOLT 8 GB/T5783-2000
2 805300039 垫圈 18 WASHER 8
3 251800862 支架 Bracket 2
4 251800858 减震器组件 Absorber 2
5 250200228 垫圈 Washer 2
6 805046679 螺栓 M20×180 BOLT 2 GB/T5782-2000
7 805201518 螺母M20 NUT 2 GB/T6182-2000
1 803165983 接头 Joint 2
2 251400232 软管总成 Hose 2
3 803164550 接头 Joint 2
4 250202024 滤清器 FILTER 1
5 805000029 螺栓 M10×40 Bolt M10×40 2 GB/T5783-2000
6 805300014 垫圈 10 Washer 2 GB/T93-1987
7 805300017 垫圈10 Washer 2 GB/T97.1-2002
8 805200048 螺母 M10 Nut 2 GB/T6170-2000
9 252906525 弯管 tube 1
1 272200261 低转速变速箱 Low Speeding Transmission 1 272200261
2 250200229 密封垫 Seal Washer 1 250200229
3 800306866 变矩器 Torque-Converter 1 山推 800306866
4 805601564 销D10×30 Pin 2 GB119-86 805601564
5 805300014 垫圈 10 Washer 31 GB/T93-1987 805300014
6 805000076 螺栓M10X70 Bolt 5 GB/T5782-2000 805000076
7 805000043 螺栓 M10×30 Bolt 26 GB/T 5783-2000 805000043
1 250200147 变速操纵阀 Gearshift Control Valve 1 250200147
2 272200266 三轴总成 Three Shafts Assembly 1 272200266
3 272200269 四轴总成1 Four Shafts Assembly 1 272200269
4 272200272 四轴总成2 Four Shafts Assembly 1 272200272
5 272200350 五轴总成 Five Shafts Assembly 1 II 272200350
6 272200256 壳体安装 Transmission Housing Fixing 1 272200256
7 272200347 驱动齿轮安装 Drive Gear Fixing 1 272200347
8 272200270 超越离合器 Overrun Clutch 1 杭州宗兴 272200270
8 272200288 大滚柱超越离合器 Overrun Clutch 1 福建三明 272200288
9 803004322 变速泵 Gearshift Pump 1 803004322
10 272200258 油底壳安装 Oil Sump Fixing 1 272200258
