Description

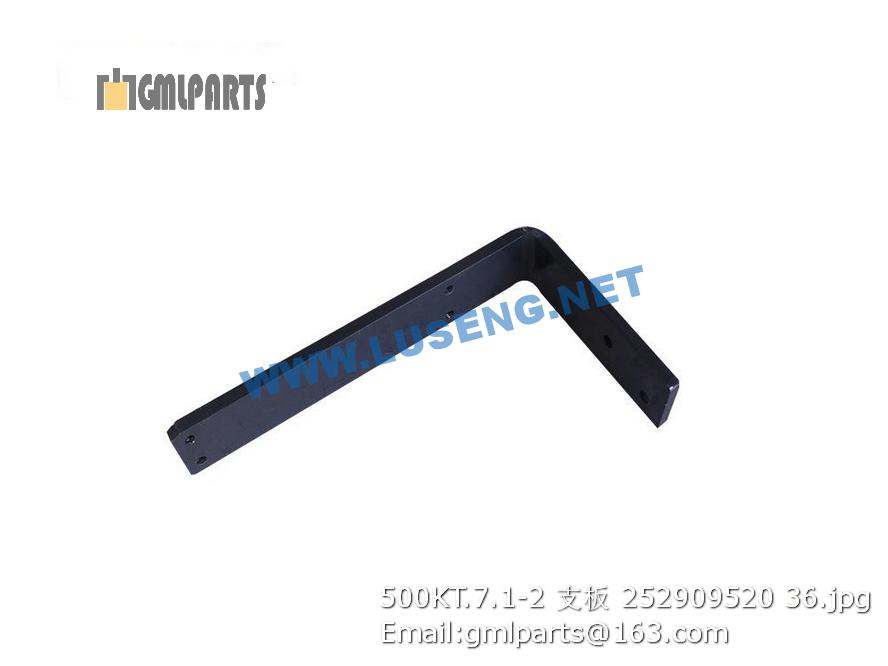

252909520 500KT.7.1-2 Plank LW600FN ZL50GN PARTS

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252100421 铲斗销轴 Pin 3
2 801100336 黄油嘴M10X1 Grease Nipple 8 JB/T7940.1-1995
3 250400159 垫块 BLOCK 8
4 805301286 垫圈16 Washer 8 GB/T93-1987
5 805000022 螺栓M16X25 Bolt 8 GB/T5783-2000
6 252100394 O形圈 O-Ring 8
7 269900193 调整垫片 ADJUSTING CUSHION 15 GB/T16674.1-2004
8 803164070 唇形密封圈 B80×100×10 Lip Type Seal 8 GB/T9877-2008
9 252100395 轴套 Shaft Sleeve 4
10.1 252100415 拉杆 Link 1 标配
10.2 252100430 拉杆 Link 1 配高卸
11 269900195 调整垫片 Adjusting Shim 4
12 252100391 轴套 Bushing 1
13 251800802 摇臂 Pitman Arm 1
14 252100419 摇臂油缸销 Pin 2
15 252100417 摇臂梁销 Pin 1
16 252100390 轴套 Bushing 2
17 252101316 调整垫片 Adjusting Shim 8
18 250400158 动臂油缸销 Pin 2
19.1 251800305 动臂 Lift Arm 1 标配
19.2 251800426 动臂 Lift Arm 1 配高卸
19.3 251805100 动臂(带支撑) Boom 1 选装
19.4 251805106 高卸动臂(带支撑) Boom 1 选装
20 252100392 轴套 Bushing 2
