Description

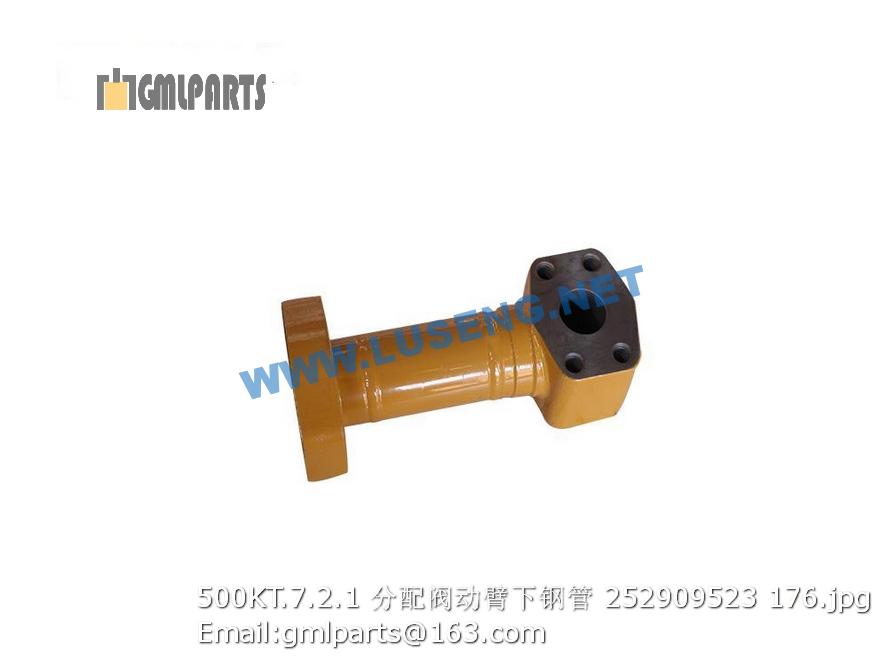

252909523 500KT.7.2.1 TUBE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252101783 铲斗 Bucket 1
3 805301276 垫圈20 Washer 38 GB/T95-2002
4 805300023 垫圈 20 Washer 20 38 GB/T93-1987
5 805200052 螺母M20 Nut 42 GB/T 6170-2000
6 252101005 护套 Protection Sleeve 2
7 805000379 螺栓 M20×70 Bolt 20 GB/T5783-2000
8 252101232 右边齿 Right Tooth 1
9 805000374 螺栓 M20×90 10.9级 Bolt 22 GB/T5783-2000
10 252101235 刀片 Blade 7
11 252101234 铲齿 Tooth 6
12 252101231 左边齿 Left Tooth 1
1 252101791 铲斗 Bucket 1
2 805000113 螺栓M20X80 Bolt 16 GB/T5783-2000
3 252101727 切削版 Cutting Edge 4
4 805300112 垫圈 20 Washer 20 16 GB/T97.1-2002
5 805300023 垫圈 20 Washer 20 16 GB/T93-1987
6 805200052 螺母M20 Nut 16 GB/T 6170-2000
1 252101793 铲斗 Bucket 1
2 805000136 螺栓 M20×70 Bolt 16 GB/T5782-2000
3 252100734 切削板 Cutting Edge 4
4 805300112 垫圈 20 Washer 20 16 GB/T97.1-2002
5 805300023 垫圈 20 Washer 20 16 GB/T93-1987
6 805200052 螺母M20 Nut 16 GB/T 6170-2000
1 250400396 上钳体（右） Upper Clamp(Right) 1
2 252100692 下钳体 Lower Clamp 1
3 250400387 上钳体（左） Upper Clamp(Left) 1
4 252101972 铰接销 Pin 2
5.1 805300011 垫圈 16 Washer 4 GB/T 93-1987
5.2 805300013 垫圈16 Washer 4 GB/T 97.1-2002
6 805000022 螺栓M16X25 Bolt 4 GB/T5783-2000
7 801100336 黄油嘴M10X1 Grease Nipple 2 JB/T7940.1-1995
8 803004051 油缸（夹木钳） Hydro-Cylinder 2
9 252101966 油缸上销轴 Upper Shaft Pin 2
10.1 805000715 螺栓 M12×25 Bolt 2 GB/T 5783-2000
10.2 805300018 垫圈12 washer 12 2 GB/T93-1987
10.3 805300113 垫圈12 Washer 2 GB/T96.1-2002
11 250300219 油缸下销轴 Lower Shaft Pin 2
12 252101970 油缸下销轴 Lower Shaft Pin 4
13 805301414 垫圈 22 gasket 8 Q/SC1294-2000
14 252101210 钢管 Steel Tube 2
15 252101212 软管总成 Tube 2
16 805000089 螺栓 M8X35 Bolt 4 GB/T 5783-2000
17 805300010 垫圈 8 Washer 5
18 805300069 垫圈 8 Washer 8 5
19 252101424 三通块 Tee Joint T 2
20 805200045 螺母 8 Nut 5 GB/T 6170-2000
21 805000020 螺栓 M8×30 Bolt 1 GB/T5783-2000
22 250400383 管夹 Tube Clamp 1
23 252101211 软管总成 Tube 2
24 252101209 钢管 Steel Tube 2
25 252101041 胶管总成 Hose 1
26 805002287 接头 Connector 2
27 252101043 回转接头 Joint 2
28 252100660 钢管 Steel Tube 2
29 805301417 垫圈30 Washer 2 Q/SC1294-2000
30 252101042 胶管总成 Tube 1
31 805400001 挡圈25 Circlip 2 GB/T894.1-1986
32 250100606 垫圈 Washer Joint 2
33 252101044 接头座 O-Ring 2
34 803164127 O形密封圈25.8×3.55 Rotative Joint 4
35 250100605 回转接头体 O-Ring 2
36 801100117 O型圈 18×2.65 O—ring 2
