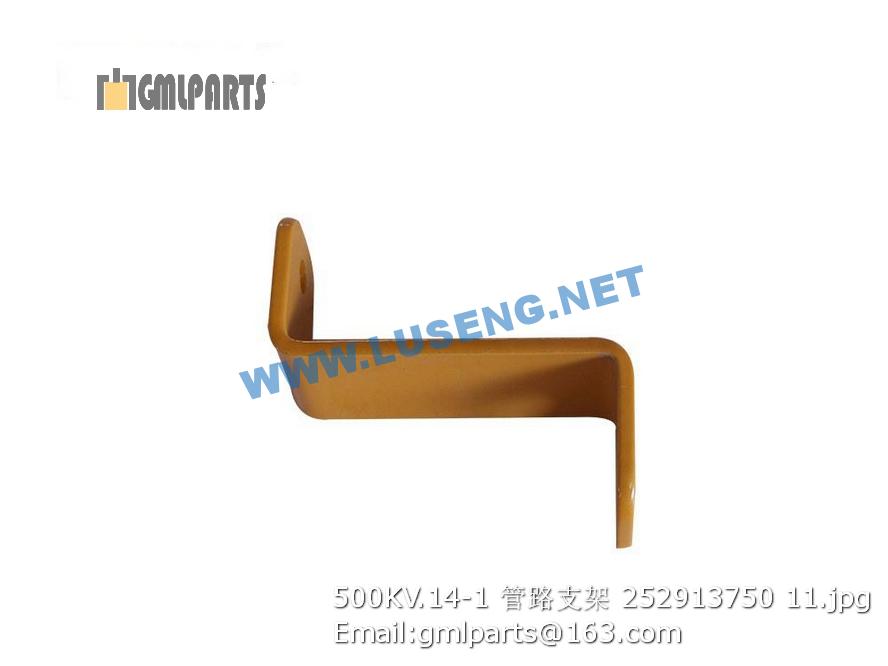

252913750 500KV.14-1 PIPE SUPPORT XCMG ZL50

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 251806183 三联动臂钢管 Tube 2 500FN.22.3.1
2 805000018 螺栓 M8×20) Elbow 8
3 805300010 垫圈 8 Washer 10
4 805300069 垫圈 8 Washer 8 10
5 251806184 软管总成 Hose 2 500FN.22.3.2
6 251806185 压板 Plate 2 500FN.22.3-1
7 805000100 螺栓 M10×55 Bolt 6 GB/T 5782-2000
8 805300014 垫圈 10 Washer 10 GB/T93-1987
9 251806186 防尘罩 Plate 1 500FN.22.3-2
10 805000033 螺栓M8×16 Bolt 2 GB/T5783-2000
11 803004103 分配阀DF32D3 Valve 1
12 251806187 分配阀支架 Plate 1 500FN.22.3.3
13 805000048 螺栓M12X35 Bolt 4 GB/T5783-2000
14 805300018 垫圈12 washer 12 4 GB/T93-1987
15 805300113 垫圈12 Washer 4 GB/T96.1-2002
16 803166449 堵头 Plug 1
17 251702887 法兰块 flange 1
18 801100148 O形密封圈40×3.55 O- Ring 1 GB/T 3452.1-1992
19 805000401 螺栓 M10×65 805000401 4 GB/T5782-2000
