Description

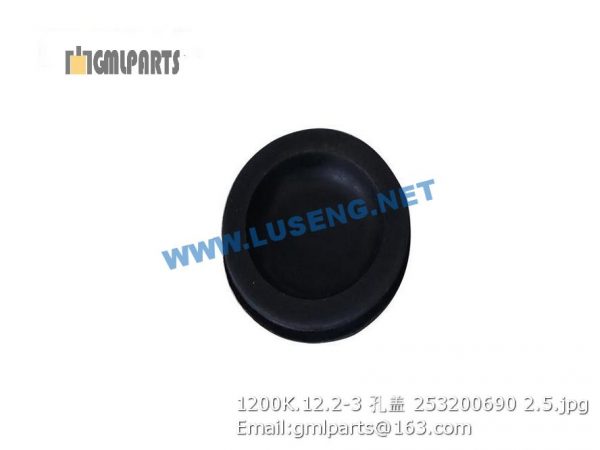

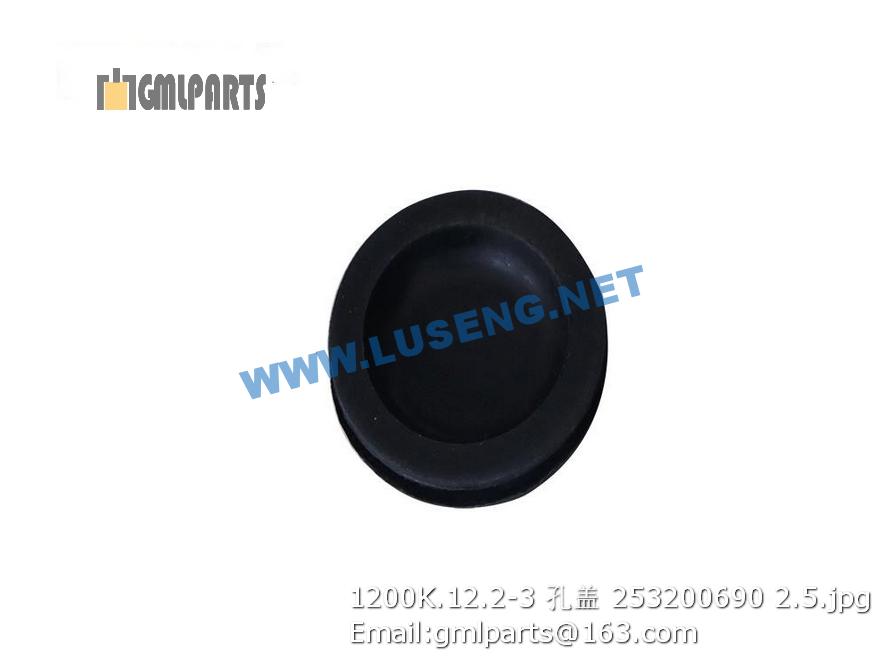

253200690 1200K.12.2-3 Plate

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 275100237 制动盘 Brake Plate 2
2 275100243 钳盘式制动器 Double Clamp Disk 4
3 275101692 后桥标牌 Scuctheon 1
4 805500033 铆钉 3×8 4
5 805601564 销D10×30 Pin 2 GB119-86
6 275101685 后桥桥壳总成 Rear Axle Housing Assy 1
7 805300107 组合垫圈24 Combination washer 2
8 275101665 螺塞 M24×1.5 Drain Plug 2
9 250301768 通气管组件 Breather Tube Assy 1
10 805300011 垫圈 16 Washer 14 GB/T 93-1987
11 805003937 螺栓M16×1.5×45 Bolt 2
11 805006270 螺栓M16×1.5×35 Bolt 10 GB/T5786-2000
11 805006271 螺栓M16×1.5×60 Bolt 2
12 275101687 主减速器总成 Main Reductor Assy(Rear Axle) 1
13 805000145 螺栓 M20×60 Bolt 16 GB/T5783-2000
14 805300023 垫圈 20 Washer 20 24 GB/T93-1987
15 275100194 螺栓 M18×2×50 Bolt 32
16 805300039 垫圈 18 WASHER 24
17 275101695 轮边减速器总成 Planetary Reductor Assy 1
1 275100187 锁紧螺母 Nut 1
2 275100174 垫圈 Washer 1
3 275100258 连接法兰组件 Flange 1
4 805000104 螺栓 M14×55 Bolt 7 GB/T5782-2000
5 805300033 垫圈 14 WASHER 7 GB/T93-1987
6 805000090 螺栓 M12×55 805000090 2 GB/T5782-2000
7 805300018 垫圈12 washer 12 2 GB/T93-1987
8 803164330 密封圈 CR HMSA10 FB80X100X10 Oil Seal 1
9 803164331 密封圈 CR HMS5 B80X100X10 Oil Seal 1
10 250300322 密封盖 Cover 1
11 250300352 调整垫片 Cushion 1
12 800511282 轴承 31313 Bearing 1 GB/T297-1994
13 275100175 轴承套 Sleeve 1
14 275100182 轴承调整隔套组 Sleeve 1 T=20.1
14 275100184 轴承调整隔套组 Sleeve 1 T=20.4
14 275100185 轴承调整隔套组 Sleeve 1 T=20.7
14 275100186 轴承调整隔套组 Sleeve 1 T=21
15 800511279 轴承 31314 Bearing 1 GB/T 297-94
16 275100188 主动螺旋齿轮（右旋） Gear 1
17 275101688 从动螺旋齿轮(左旋） Gear 1
18 275100158 螺母 Nut 8
19 800511379 轴承 47686/47620A Bearing 2 英制轴承
20 275100161 差速器左壳 Cover 1
21 275100154 半轴齿轮垫片 Cushion 2
21 275100155 半轴齿轮垫片 Cushion 2
21 275100156 半轴齿轮垫片 Cushion 2
22 275100157 半轴齿轮 Gear 2
23 275101723 十字轴 Axis 1
24 275100153 锥齿轮 Gear 4
25 275100150 锥齿轮垫片 Cushion 4
25 275100151 锥齿轮垫片 Cushion 4
25 275100152 锥齿轮垫片 Cushion 4
26 275101684 差速器右壳 Cover 1
27 805238524 螺M16×1.5 Nut 12 GB/T 6185.2-2000
28 275100160 螺栓 Bolt 8
29 275101680 托架 Bracket 1
30 275100164 止推螺栓 Bolt 1
31 275100181 锁紧片 Cushion 1
32 805200156 螺母M27X2 Nut 1 GB/T6173-2000
33 250300353 调整垫片 Cushion 1
34 275101681 主减速器盖 Bracket 2
35 275100228 螺栓 Bolt 4
36 821501023 钢丝 ￠1.6X450 Steel Wire 2 GB/T343-94
37 275100178 锁紧片 Cushion 2
38 805002186 螺栓 M10×1×20 Bolt 2 GB/T32.1-1988
39 275101682 调整螺母 Nut 2
40 250300338 螺栓 Bolt 12
41 275101955 142807Y轴承组件 Bearing 1 英制轴承
1 275100121 螺塞 M12×1.25×9.5 Bolt 1
2 805300025 垫圈 12 Washer 1
3 275100137 端盖 bracket 1
4 275100123 限位块 Limiting Block 1
5 805000062 螺栓 M10×35 Bolt 3 GB/T 5783-2000
6 250300296 轮辋螺母 Nut 10
7 275101677 轮辋螺栓 Bolt 10
8 275100138 太阳轮 Sun Gear 1
9 275100113 隔套 Sleeve 1
10 820301556 镀锌钢丝10-24 1
11 275100264 螺栓 Bolt 2
12 275100262 螺母 Nut 1
13 275100310 内齿圈总成 Inner Gear Assy 1
14 275100141 挡板 Washer 8
15 275100142 行星轮 Planet Gear 4
16 275100139 滚针 Roller 216
17 269900210 隔套 Snap Ring 4
18 275100122 行星轮轴 Gear Shaft 4
19 275101676 行星轮架 Planetary Pinion Carrier 1
20 805300107 组合垫圈24 Combination washer 1
21 275101665 螺塞 M24×1.5 Drain Plug 1
22 805300014 垫圈 10 Washer 1 GB/T93-1987
22 805300018 垫圈12 washer 12 7 GB/T93-1987
23 805002138 螺栓 M10×1.25×25 Bolt 1 GB/T5786-2000
23 805002139 螺栓 M12×1.25×25 Bolt 7 GB/T5786-2000
24 805400027 弹性挡圈 50 805400027 1 GB/T894.1-2000
25 275100125 调整支柱 Adjust Pole 1 t=23
25 275100126 调整支柱 Adjust Pole 1 t=24
25 275100196 调整支柱 Adjust Pole 1 t=25
26 275100111 半轴 Axle Shaft 1
27 275100116 密封圈 Ring 1
28 800511283 轴承32026 Bearing 1 GB/T297-94
29 275100117 轮毂 Wheel Hob 1
30 800511281 轴承32024 Bearing 1 GB/T297-94
31 275100265 隔套 Sleeve 1
32 250301676 挡油板 Plate 1
33 803164085 密封圈 CR HMS5 B150×180×15 Oil Seal 1 现用
34 803164086 密封圈 CR HMSA10 FB150×180×15 Oil Seal 1 现用
1 ▲275100243-01 放气嘴罩 Cap 2
2 ▲275100243-02 放气嘴 Ble der Valve 2
3 ▲275100243-03 钢球￠9 Steel Ball 2
4 ▲275100243-04 夹钳体 Caliper 1
5 805001922 螺栓M10X30 Bolt 4
6 805200048 螺母 M10 Nut 4 GB/T6170-2000
7 805004626 螺栓M10×35 Bolt 8 GB/T5782-2000
8 805300014 垫圈 10 Washer 8 GB/T93-1987
9 ▲275100243-05 孔塞 Plug 1
10 ▲275100243-06 封油分泵盖 Cover 1
11 ▲275100243-07 进油分泵盖 Cover 1
12 ▲275100243-08 O形密封圈75×3.1 O-Ring 2
13 ▲275100243-09 活塞 Piston 4
14 ▲275100243-10 矩形密封圈 Seal 4
15 ▲275100243-11 防尘圈 Dust Boot 4
16 ▲275100243-12 摩擦片总成 Friction Pad 2
17 ▲275100243-13 销轴 Pin 4
