Description

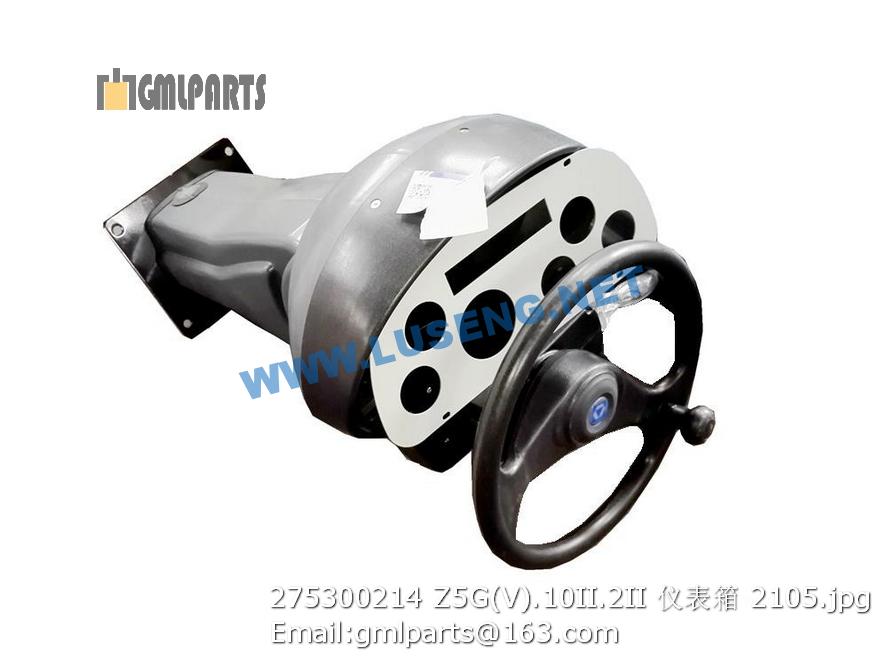

275300214 Z5G(V).10II.2II Instrument

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252908231 制动控制器 Brake Valve assembly 1
2 803004037 多功能卸荷阀 MULTIFUNCTIONAL UNLOADING VALVE 1 SH380A-3511010
3 252908236 脚制动进气管 Hose 1
4 252908235 手制动进气管 Hose 1
5 252908237 软管总成 Hose 1
6 819906083 线夹 Hose Clip 1
7 805000033 螺栓M8×16 Bolt 4 GB/T5783-2000
8 805300010 垫圈 8 Washer 6
9 252908258 手控制动阀总成 Parking brake governor 1
10 252908471 制动气缸气管 Hose 1
11 252904220 至切断气缸气管 Air Pipe 1
12 252908232 手制动加力缸总成 Brake Cylinder 1
13 252908162 储气筒总成 Air Reservoir Assembly 1
14 252908233 加力缸总成 Boosting Pump Assembly 1
15 252908234 软管总成 Hose 1
16 252908239 后桥制动油管 Oil Pipe 1
17 252908240 前桥制动油管 Oil Pipe 1
18 803604583 线卡 R7 CLAMP 3 3508115-B1
19 803164726 接头 Joint 1 GE12L1/4NPT
20 252908553 切断气缸总成 Valve 1
21 805000018 螺栓 M8×20) Elbow 2
22 805300069 垫圈 8 Washer 8 2
23 252908246 组合阀安装板 Multifunction Valve Mounting Plate 1
24 251800289 接头 Joint 1
25 805301414 垫圈 22 gasket 1 Q/SC1294-2000
26 803164131 O型圈10.6×1.8 O-ring 2 GB3452.1-1992
1 252908544 前围板 Front Cover 1
2 805000017 螺栓 M8×25 bolt 16 GB/T5783-2000
3 805300117 垫圈8 Washer 12 GB/T96.1-2002
4 805300010 垫圈 8 Washer 6
5 805000048 螺栓M12X35 Bolt 8 GB/T5783-2000
6 805300020 垫圈12 Washer 4 GB/T97.1-2002
7 805300018 垫圈12 washer 12 4 GB/T93-1987
8 252908585 仪表箱总成 Instrument Panel 1
9 252900306 减震器组件 Absorber 4
10 252900305 隔板 Plate 4
11 801968889 座椅 SEAT 1 801968889
12 805000727 螺栓M10X25 Bolt 19 GB/T5783-2000
13 805300017 垫圈10 Washer 19 GB/T97.1-2002
14 805300014 垫圈 10 Washer 19 GB/T93-1987
15 805002145 螺栓 M30×2×160 Bolt 4 GB/T5786-2000
16 805200242 螺母M30×2 Nut 4 GB/T6171-2000
17 805300118 垫圈30 Washer 4 GB/T 97.1-2002
18 805300048 垫圈30 Washer 4 GB/T93-1987
19 252908409 驾驶室总成 Cab 1
20 252900304 孔盖 Plate 4
21 252904026 两联操纵杆系 Joy stick 1
22 819948321 手控阀制动警告 Marking 1
23 251806762 操纵箱 Control Box 1
24 252906479 暖风盖板 Plate 1
25 252906673 暖风盖板密封垫 Airproof mat 1
26 805300113 垫圈12 Washer 2 GB/T96.1-2002
27 251805058 压板 Plate 2
28 252908058 灭火器支架 Support 1
29 252908407 座椅安装板 Plate 1
30 252907390 橡胶地板 Rubber Cushion 1
31 252908478 过渡支架 interim trestle 1
32 252907148 连接风管 Pipe 2
33 805300069 垫圈 8 Washer 8 4
