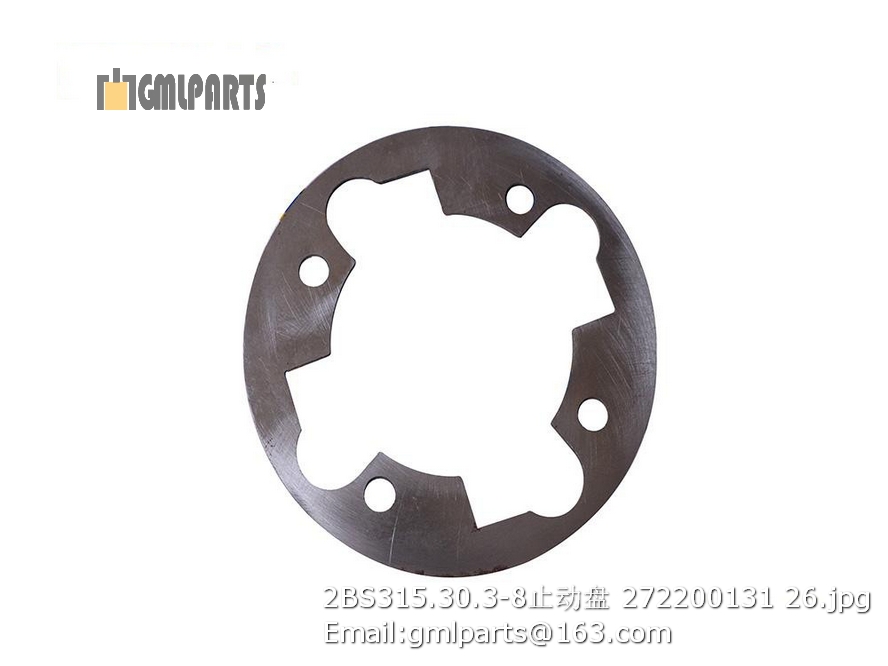

2BS315.30.3-8 272200131 Lock Plate

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 250400122 直角接头 JOINT 1
2 250400125 胶管B13×340 HOSE 1 JB/T8406-2008
3 801902706 不锈钢喉箍16-25 Clamp 2 QC/T619-1999
3 801968904 喉箍 B14-27 CLAMP 2 QC/T619-1999

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 ▲800348930-001 水散热器总成 Water Radiator 1 XGSX01-77C-1301000
2 ▲800348930-002 导风罩 Shroud 1 XGSX01-77A-1301601
3 ▲800348930-003 右支架分总成 Right Bracket 1 XGSX01-77H-1301700
4 ▲800348930-004 左支架分总成 Left Bracket 1 XGSX01-77H-1301700
5 ▲800348930-005 液压油散热器总成 Hydraulic Oil Radiator 1 XGSX01-77AY-1300000
6 ▲800348930-006 挡风板(上) Plate(Top) 1 XGSX01-77H-1301903
7 ▲800348930-007 下胶板 Plate 1 XGSX01-77H-1301702
8 ▲800348930-008 左护网 Left Guard Net 1 XGSX01-77A-1301603
9 ▲800348930-009 右护网 Right Guard Net 1 XGSX01-77A-1301602
10 ▲800348930-010 挡风板(侧) Plate(Side) 2 XGSX01-77H-1301902
11 ▲800348930-011 密封条 Airproof Strip 1 XGSX01-78D-1301800

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805002236 螺柱 AM10×1×20 STUD 12 GB/T899-1988
2 805300014 垫圈 10 Washer 18 GB/T93-1987
3 805200090 螺母 M10×1 NUT 12 GB/T6171-2000
4 805000014 螺栓 Bolt 12
5 805300018 垫圈12 washer 12 12 GB/T93-1987
6 272200364 低转速变速器总成 Transmission Assembly 1 II型
7 251800747 支架 BRACKET 1 500F.2-1
8 805000029 螺栓 M10×40 Bolt M10×40 2 GB/T5783-2000
9 250200519 制动器 ARRESTER 1
10 251806233 加油管 1
11 251805490 胶管 B45×560 Hose 1 JB/T 8406-2008
12 250200198 压板 Plate 1
13 805002174 螺栓 M10×30 Bolt 4 GB/T21-1976
14 801100042 O形圈 45×3.5 O-ring 1 GB 1235-76
15 251804547 支架总成 Bracket 1
16 250200162 垫 WASHER 1 ZL40.3-3
17 252903976 滤清器安装 Filter Assembly 1
18 251806247 呼吸器组件 Air FILTER 1 500FN.2.2
19 803305283 胶管 B16×850 Hose 1 JB/T 8406-2008
