Description

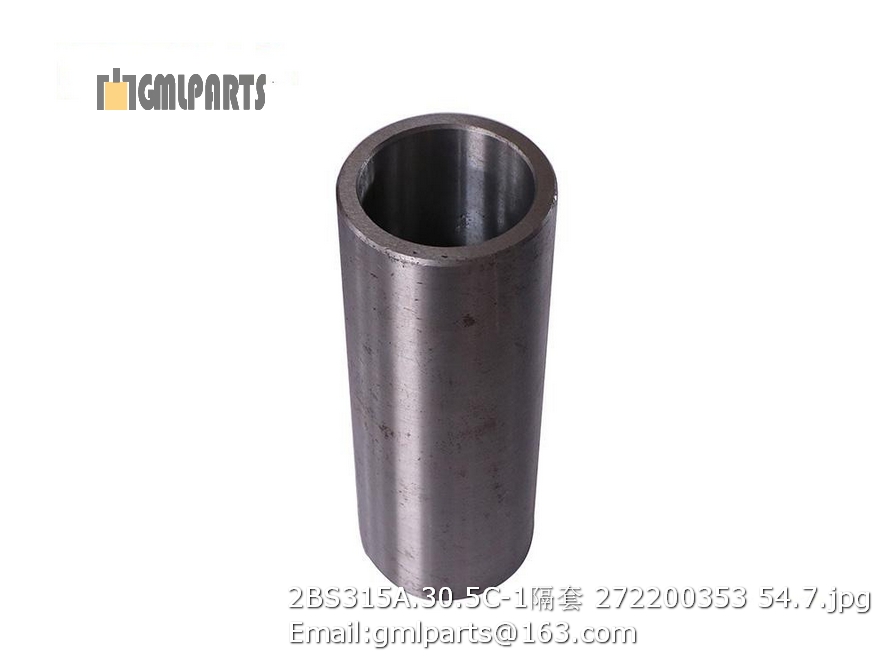

2BS315A.30.5C-1 SLEEVE 272200353

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 800302218 轮胎23.5-25 TYRE 4
2 275101787 前桥总成 FRONT AXLE 1 DA1170B(IV)
3 805048808 螺栓 M30×2×270 10.9(达克罗) Bolt 16 GB/T5785-2000
4 805239073 螺母 M30×2 Nut 16 GB/T889.2-2000
5 252900349 桥挡块 BLOCK 4
6 800302356 轮辋 RIM ASSEMBLY 4 ZL50E.5.1
7 805048486 螺栓 M14×1.5×45 10.9(达克罗) Bolt 8 GB/T5785-2000
8 805239071 螺母 M14×1.5 10(镀白锌) NUT 16 GB/T889.2-2000
9 252113083 前传动轴总成 Front Transmission Shaft 1 Z5GN(T).3.1
10 805046656 螺栓M14×70 10.9(达克罗) BOLT 6
11 805201504 螺母 M14 Nut 6 GB/T 889.1-2000
12 805300144 垫圈14 WASHER 6
13 252113268 传动轴支座 Bracket 1 Z5GN(T).3.4
14 252113084 支撑座总成 BRACKET 1 Z5GN(T).3.2
15 805048035 螺栓 M16×50 10.9(达克罗) Bolt 4 GB/T16674.1-2004
16 805300013 垫圈16 Washer 4 GB/T 97.1-2002
17 252113085 中间传动轴总成 Medium Transmission Shaft 1 Z5GN(T).3.3
18 252900465 后传动轴总成 Rear Transmission Shaft 1
19 805048484 螺栓M12×1.25×55 10.9（达克罗） BOLT 8
20 275101788 后桥总成 REAR AXLE 1 DA2170B(IV)
21 803164132 O型密封圈 6×1.8 O-RING 26 GB3452.1-1992
22 252900348 接头 JOINT 8
23 805301410 垫圈14 Washer 8 Q/SC1294-2000
24 252907054 制动钳油管I Brake Oil Tube 4 分体钳
25 251800279 接头体 JOINT BLOCK 4
26 252907056 制动钳油管II Brake Oil Tube 4 分体钳
27 252905028 后桥制动油管 AXLE OIL TUBE 2
28 252900347 三通接头 JOINT BLOCK 2
29 805004756 螺栓M8×20 Bolt 2 GB/T16674.1-2004
30 252900771 护板 BACKPLATE 1
31 805004755 螺栓 M8×16 Bolt 4 GB/T16674.1-2004
32 252900346 桥油管 AXLE OIL TUBE 2
33 252900772 护板 BACKPLATE 1
34 803166218 接头 JOINT 2 EMA3/10×1EDCF(J)
