Description

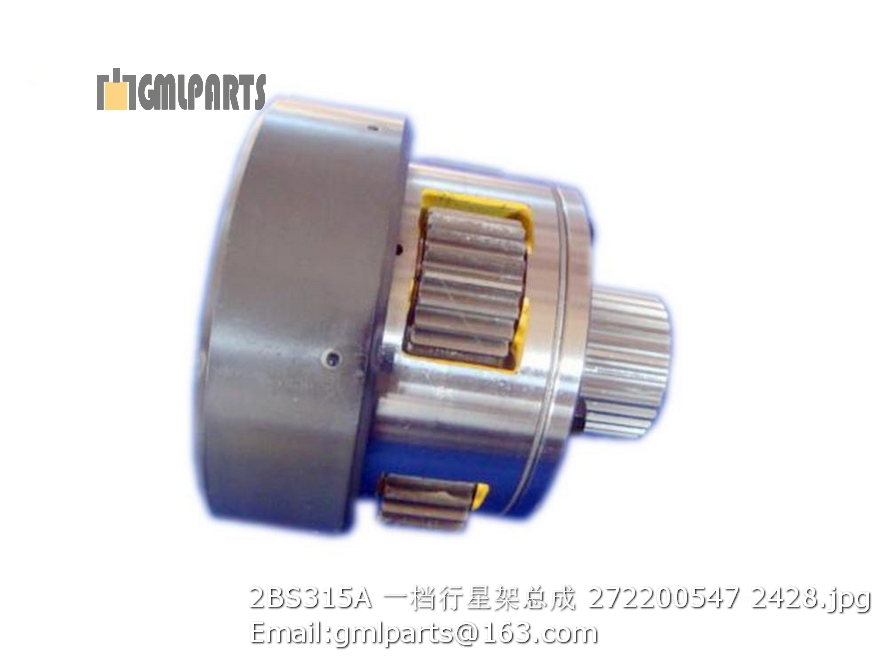

2BS315A planet carrier 272200547

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252100421 铲斗销轴 Pin 3
2 801134086 油杯 M10×1（不锈钢） Oil Cup 8 JB/T7940.1-1995
3 250400159 垫块 BLOCK 8
4 805300011 垫圈 16 Washer 8 GB/T 93-1987
5 805000022 螺栓M16X25 Bolt 8 GB/T5783-2000
6 252100394 O形圈 O-Ring 8
7 269900193 调整垫片 ADJUSTING CUSHION 4 GB/T16674.1-2004
8 803164070 唇形密封圈 B80×100×10 Lip Type Seal 8 GB/T9877-2008
9 252112094 轴套 Bushing 4
10 251804526 拉杆 Link 1
10 251806164 高卸拉杆 LINK 0
11 269900195 调整垫片 Adjusting Shim 4
12 252110304 轴套 Shaft Bushing 2
13 251800802 摇臂 Pitman Arm 1
14 252100419 摇臂油缸销 Pin 2
15 252100417 摇臂梁销 Pin 1
16 252100390 轴套 Bushing 2
17 252101316 调整垫片 Adjusting Shim 8
18 250400158 动臂油缸销 Pin 2
19 251806165 高卸动臂 BOOM 0
19 251806221 三联动臂 Boom 0 配三联
19 251805365 动臂 Lift Arm 1
20 252112051 轴套 Bushing 2
