Description

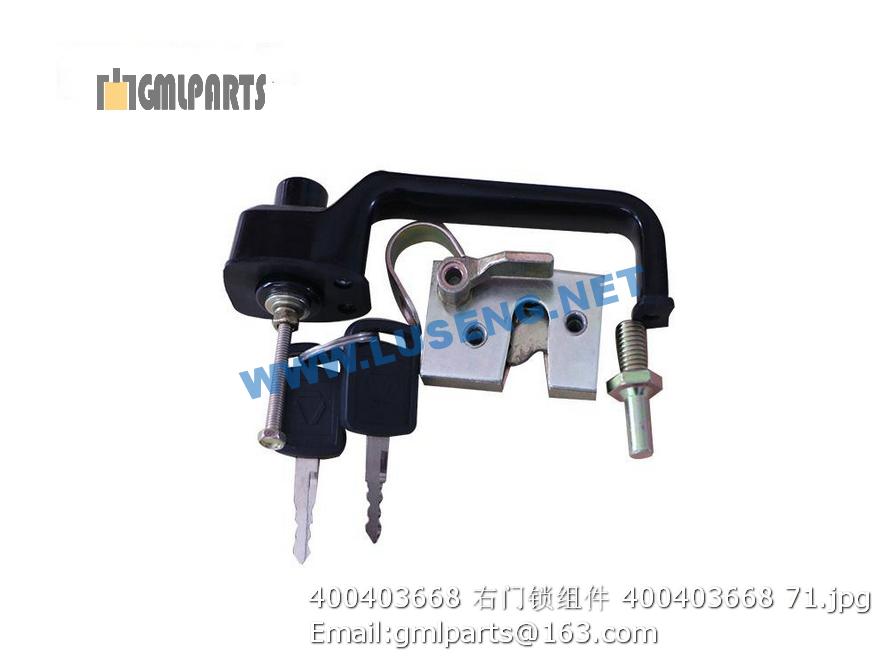

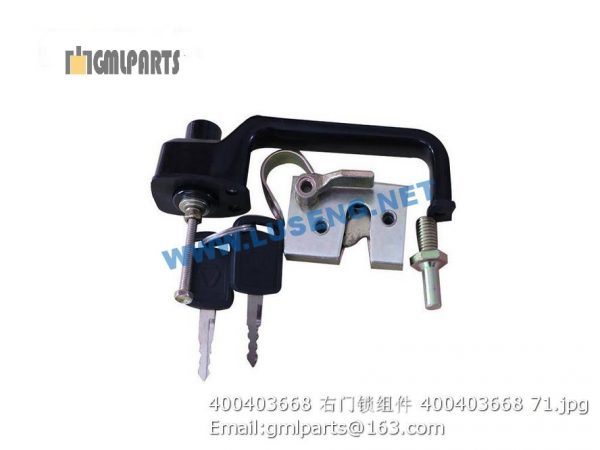

400403668 XCMG LOCK R

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 253006504 前罩 Front Cover 1
2 805048006 螺栓 M10×30 Bolt 4 GB/T16674.1-2004
3 253006250 前车架 Front Chassis 1
4 257100147 前车架润滑管路 Tube 1
5 269900194 调整垫片 ADJUSTING SHIM 14
6 253004677 翻斗缸-前车架销 Pin 1
7 805338818 垫圈16 Washer 11 GB/T96.1-2002
8 805048032 螺栓 M16×25(达克罗) BOLT 7
9 253004673 动臂-前车架销 Pin 2
10 805000051 螺栓 M16×40 Bolt 4 GB/T5783-2000
11 253000687 传动轴支座 1
12 253004675 动臂缸-前车架销 Pin 2
13 805300011 垫圈 16 Washer 25 GB/T 93-1987
14 805046588 螺栓M20×40 BOLT 1 GB/T5783-2000
15 805300023 垫圈 20 Washer 20 1 GB/T93-1987
16 253006164 转向销 Pin 2
16 250400150 垫圈 WASHER 1
17 253000418 上铰接销 Pin 1
18 803107802 密封圈B90×110×12D Seal Ring 2 GB9877.1-88
19 800511236 关节轴承GE90ES Bearing 1 GB304.5-81
20 253000599 轴承保护架 Protecting Bracket 2
21 801134085 油杯 45°M10×1 Grease Cup 1 JB/T7940.2-1995
22 803164083 密封圈B100×125×12 SEAL RING 2
23 251400267 调整垫片 Adjusting washer 2
24 251400313 调整垫片 Adjusting washer 2
25 251400314 调整垫片 Adjusting washer 2
26 253000598 上轴承盖 Upper Bearing Cap 1
27 805000030 螺栓 M16×110 Bolt 8 GB/T5782-2000
28 800500278 轴承32217 BEARING 2
29 253000366 下轴承盖 Bearing Cover 1
30 253000365 下衬套 Lower Shaft Bushing 1
31 253002653 下销固定板 Fixing Plate 1
32 252900351 调整垫片 Adjusting washer 2
33 805047263 螺栓 M16×45 10.9(达克罗) Bolt 6 GB/T16674.1-2004
34 805300039 垫圈 18 WASHER 4
35 805048804 螺栓 M18×1.5×65 BOLT 4
36 253000367 下铰接销 Pin 1
37 252900355 上衬套 Upper Shaft Bushing 1
38 801134086 油杯 M10×1（不锈钢） Oil Cup 1 JB/T7940.1-1995
39 803163960 接头体6 Pipe Connection 2 GB/T5625.2-2008
40 253002931 下铰接销油管 Oil Tube 1
1 253000293 转向销 Rear Steering Pin 2
2 801100336 黄油嘴M10X1 Grease Nipple 4 JB/T7940.1-1995
3 252300599 连杆 Fixing Rod 1
4 805601608 销 32×80 PIN 2
5 251500108 弹性挡簧 Washer 2
6 253006214 右盖板 Right Plate 1
7 253000609 左盖板 Left Plate 1
8 805047997 螺栓M8×12 Bolt 14 GB/T16674.1-2004
9 252101543 灯后盖 Lmap Rear Cover 14
10 805100056 螺钉 M5×12 Bolt 14 GB/T67-2000
11 253006820 后车架 Rear Chassis 1
12 253003980 付车架 Sway Brachet 1
13 253003999 后车架润滑管路 Pipe 1
14 253005182 后配重 Counter Weight 1
15 252400412 灯架 Lamp Protector 2
16 252100775 牵引销 Pin 1
17 805048032 螺栓 M16×25(达克罗) BOLT 14
18 805300119 垫圈5 Washer 14 GB/T 97.1-2002
19 805300111 垫圈 16 Washer 6 GB/T96.1-2002
20 253004000 摆动架销 Pin 2
21 252112096 套 Sleeve 2
22 250400177 调整垫片 Adjustment shim 2
23 269900192 调整垫片 Adjustment shim 2
24 805048809 螺栓 M36×3×280 10.9(达克罗) Bolt 4
25 805300077 垫圈36 Washer 4
26 805300047 垫圈36 Washer 4
27 253004670 护板 Plate 1
28 805300109 垫圈 5 Washer 8 GB/T93-1987
