Description

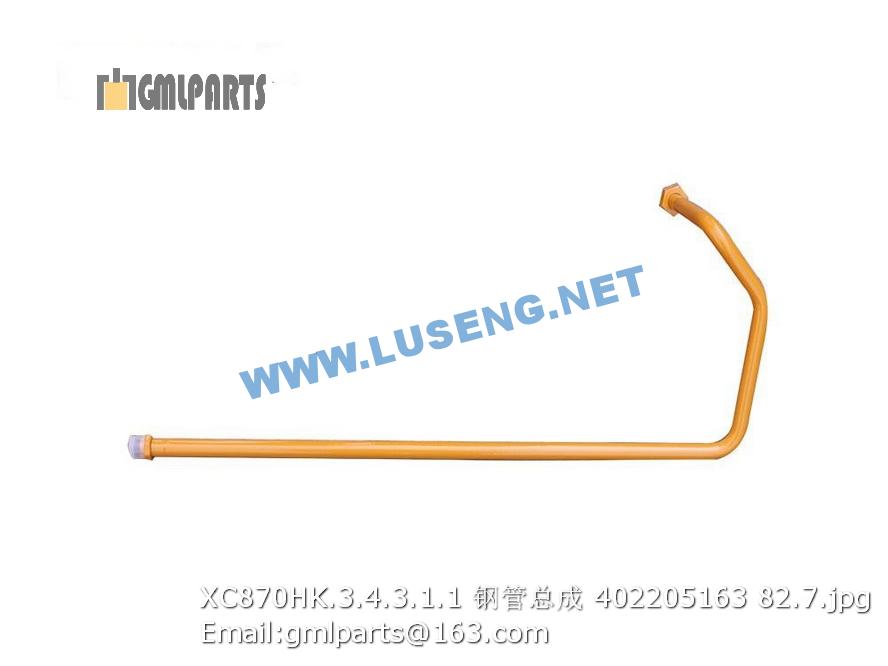

402205163 XC870HK.3.4.3.1.1 TUBE
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 228700169 油塞 Oil Plug 2
2 805300055 垫圈 30 WASHER 3 JB982-77
3 801902797 减振块 shock absorber 12
4 805000716 螺栓M12X30 Bolt 48 GB/T5783-2000
5 805301374 垫圈 12(达克罗) Bolt 160
6 228400191 压轮 Drum 1
7 805001925 螺栓M16×45 Bolt 40 GB/T5782-2000
8 805338246 垫圈16 washer 40 Nord-Lock
9 228300481 左轴承座 Bearing housing left 1
10 228400152 左偏心轴 Eccentricity shaft left 1
11 228302818 轴承座 bearing house 2
12 800511396 振动轴承 Drum bearing 4 NJ322
13 228700157 橡胶套 Rubber sleeve 2
14 228400153 传动轴 Mounting shaft 1
15 228400154 右偏心轴 Eccentricity shaft right 1
16 228401532 外轴承座 Bearing housing outer 1
17 803164194 油封 1
18 226801655 框架轴承座 Frame bearing set 1
19 230502427 连接板 Connect plate 1
20 800511355 轴承 352124 Bear 1 GB/T299-1995
21 805000072 螺栓 M16X75 Bolt 8
22 805300013 垫圈16 Washer 8 GB/T 97.1-2002
23 805200200 螺母 M16 Nut 8 GB/T889.1-2000
24 805000032 螺栓M12X60 Bolt 8 GB/T5782-2000
25 805301285 垫圈12 Washer 8 GB/T93-1987
26 228401533 马达连接盘 Motor bracket 1
27 239900236 透气螺栓 Breath cap 1
28 805000404 螺栓M12X45 Bolt 8 GB/T5782-2000
29 226800504 锁片 Lock 4
30 228401534 花键套 Spline sleeve 1
31 226801658 压板 Cover 1
32 803164181 O型圈200×7 O-ring 1 GB/T3452.1-2005
33 801902779 减振块 Shock absorber 8
34 805000023 垫圈20 Washer 805000023 80
35 805200098 螺母 M12 Nut 112 GB/T889.1-2000
36 803164151 O型圈387×7 O-ring 2 GB/T3452.1-2005
37 228300491 纸垫 Fibre 1
38 228300492 端盖 Cover 1
39 805001929 螺栓M12×35 Bolt 6 GB/T5782-2000
40 228700167 视油螺塞 Plug 1
41 859915662 油封 1
42 227001607 加油管 oil pipe 1
43 805000017 螺栓 M8×25 bolt 1 GB/T5783-2000
47 228400147 驱动板 Drive plate 1
48 228400146 减速器支座 Reducer seat 1
49 805000101 螺栓 M24×100 Bolt 24 GB/T5782-2000
50 805300021 垫圈24 Washer 56 GB/T97.1-2002
51 805200194 螺母 M24 Nut 24 GB/T 889.1-2000
52 803004180 轮边减速机、马达 Reducer 1
53 805000084 螺栓M20×45 Bolt 16 GB/T5783-2000
55 228401599 螺栓 Bolt 20
57 228400149 球面螺母 Nut 20
58 805000041 螺栓M12X70 Bolt 32 GB/T5782-2000
59 228500147 配重盘 Mate plate 1
60 228700155 调整垫 Shim 4
61 228401789 螺栓M24×20 8
62 228401598 法兰盘 Flange 1
