Description

612600082125 Electrical Fuel Supply Pump Assembly LW600K 860123620

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 253500367 螺栓7/16-14 Bolt 12
2 805300018 垫圈12 washer 12 25 GB/T93-1987
3 253500854 螺栓7/16-14UNC-2A Bolt 12
4 253500382 进排气系统 Exhaust System 1
5 800138205 发动机 Engine 1 QSX15(Y-ZL100-QSX400T2)
6 803163985 胶管 B25×1800 PIPE 1
7 226800181 胶管 B10×850 Hose 1 JB/T8406-2008
8 253500380 透气接头 Joint 1
9 805301418 垫圈 12 Washer 1 Q/SC1294-2000
10 253500368 发动机出水管 Hose 1
11 801902715 喉箍 B52-76 Hose Clamp 8 QC/T619-1999
12 800341169 散热器总成 Water Radiator 1 XGSX01-113
13 805000379 螺栓 M20×70 Bolt 8 GB/T5783-2000
14 805300023 垫圈 20 Washer 20 18 GB/T93-1987
15 805200052 螺母M20 Nut 10 GB/T 6170-2000
16 805000084 螺栓M20×45 Bolt 8 GB/T5783-2000
17 805300112 垫圈 20 Washer 20 10 GB/T97.1-2002
18 805000028 螺栓M16X50 BOLT 4
19 805300011 垫圈 16 Washer 4 GB/T 93-1987
20 805200051 螺母 M16 Nut 4 GB/T6170-2000
21 253500411 燃油箱总成 Fuel Tank 1
22 253500431 支架 Bracket 1
23 253500372 发动机进水管 Hose 1
24 803164187 垫圈 33 Washer 2 外购
25 253500855 空心螺栓 Bolt 1
26 253500856 接头 Joint 1
27 253500371 中冷前气管 Hose 1
28 253500379 轴套 Spacer 1
29 253500370 飞轮过渡盘 Plate 1
30 805300014 垫圈 10 Washer 28 GB/T93-1987
31 805002236 螺柱 AM10×1×20 STUD 12 GB/T899-1988
32 805200090 螺母 M10×1 NUT 12 GB/T6171-2000
33 253201344 密封垫 Seal ring 1

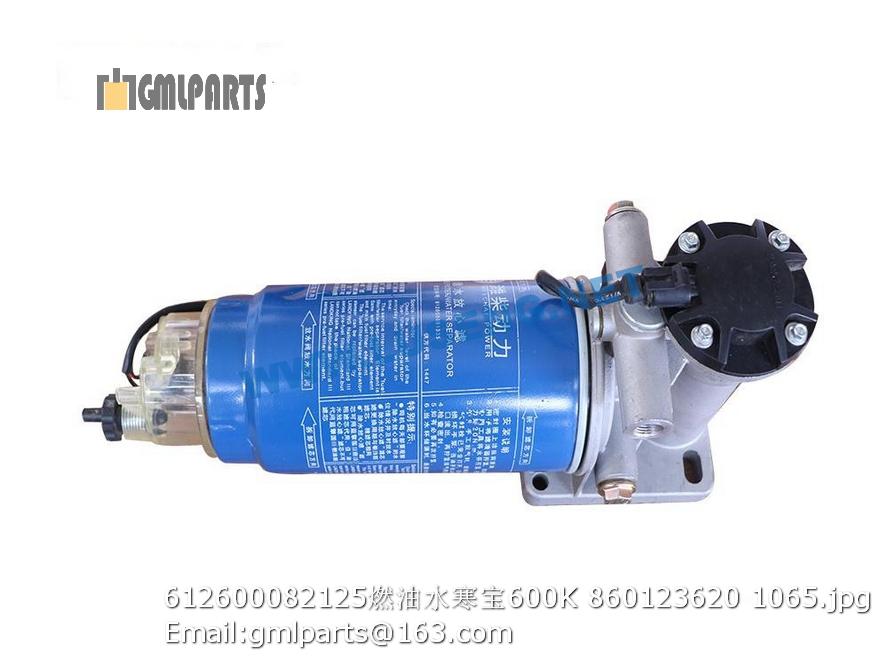

34 800138356 油水分离器 Filter 1 FH230
35 805200048 螺母 M10 Nut 2 GB/T6170-2000
36 805000713 螺栓 M10×45 Bolt 2 GB/T5783-2000
37 803164544 接头 Joint 2 I15L1/2NPT
38 803268876 接头 Joint 1 JKR1/2
39 803163986 胶管B10×1250 HOSE 1 JB/T8406-2008
40 801902705 喉箍 Clamp 7
41 803163998 胶管 B10×1050 Hose 1 JB/T 8406-2008
42 253500373 中冷后气管 Hose 1
43 801902709 喉箍 B25-38 CLAMP 2 QC/T619-1999
44 253500853 胶管 Hose 1
45 253500374 接头 Joint 3
46 253500375 密封圈 Seal ring 3
47 805000043 螺栓 M10×30 Bolt 8 GB/T 5783-2000
48 253500376 接头 Joint 1
49 252500261 密封圈 Washer 1
50 253500459 燃油管 Hose 1
51 253500862 回油管 Hose 1
52 252100222 减震器 RUBBER SHIM 4
53 252900342 隔套 SPACER 2
54 805001907 螺栓 M20×140 BOLT 2
55 253500436 隔热板 Plate 1
56 803164232 接头 connector 2
57 805000033 螺栓M8×16 Bolt 7 GB/T5783-2000
58 805300010 垫圈 8 Washer 7
59 253500377 盖板 Plate 1
60 805000048 螺栓M12X35 Bolt 1 GB/T5783-2000
61 805300113 垫圈12 Washer 1 GB/T96.1-2002
62 800138355 风扇 Fan 1 1050/8-8/25/PAG/6ZR/60/5×8.5/BC
63 253500369 风扇轴 Fan Shaft 1
64 253500160 独立散热系统 Independent Radiator 1
65 805000017 螺栓 M8×25 bolt 5 GB/T5783-2000
66 805200147 螺母M8 Nut 5 GB/T6182-2000
67 252900318 接头 JOINT 1
68 805000714 螺栓 M10×20 Blot 6 GB/T5783-2000
69 252107984 接头 JOINT 1 W5G.1.6
70 252101539 1/4球阀 Ball Valve 1
71 803164002 胶管B10×1200 HOSE 1 JB/T8406-2001
72 253500861 吸油管 Hose 1
73 269901266 线卡 Clip 1
