Description

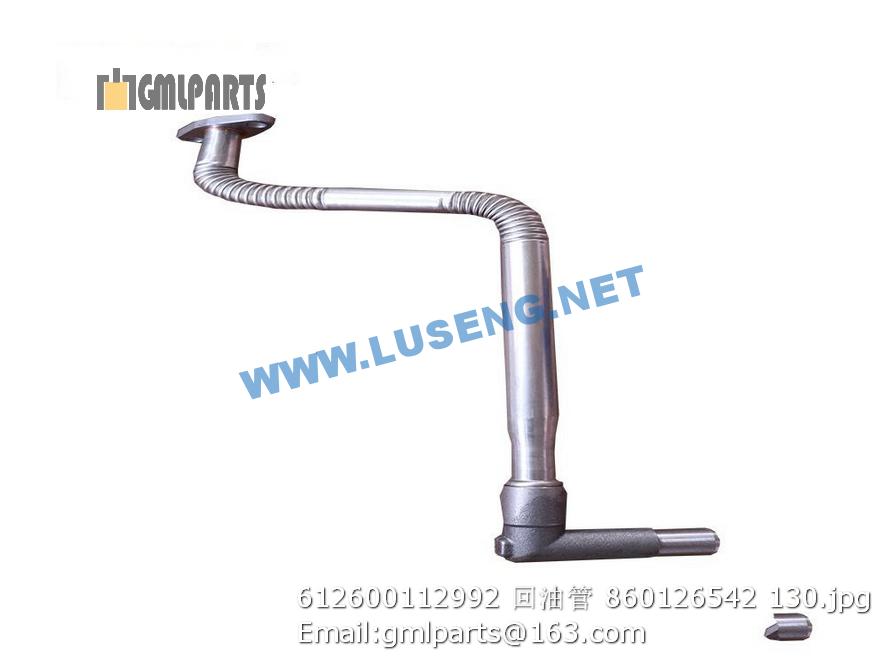

612600112992 Turbocharger Oil Pipe 860126542
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164828 法兰组件 Flange compent 1
2 803174752 接头 Connector 4
3 253500161 软管总成 Hose 1
4 253500162 软管总成 Hose 1
5 253500172 管夹总成 Clamp 1
6 253500163 软管总成 Hose 1
7 253500164 软管总成 Hose 1
8 803164431 接头 Connector 1
9 803164620 接头 Connector 1
10 803164747 接头 Connector 1
13 805000014 螺栓 Bolt 4
14 803163638 接头 Joint 3
15 803164233 接头 Connector 1
16 253500166 软管总成 Hose 1
17 805100147 螺钉 M10×40 Bolt 8 GB/T70.1-2002
18 805300014 垫圈 10 Washer 8 GB/T93-1987
19 253500167 软管总成 Hose 1
20 253500168 软管总成 Hose 1
21 805200185 螺母 M22X1.5 Nut 1 GB/T 6171-2000
22 805300084 螺栓M20×50 Bolt 1
23 253500181 隔壁接头 Connector 1
24 252109877 接头 Joint 2
25 805300118 垫圈30 Washer 2 GB/T 97.1-2002
26 805200215 螺母 M30X2 Nut 2 GB/T 6173-2000
27 803071276 单向阀 Check Valve 1
28 801100120 O形圈 25×3.55 O-ring 2
29 805300018 垫圈12 washer 12 6 GB/T93-1987
30 805300020 垫圈12 Washer 6 GB/T97.1-2002
31 805000045 螺栓M12X40 Bolt 2 GB/T 5783-2000
32 803045169 马达 Motor 1
33 253500169 软管总成 Hose 1
34 253500170 软管总成 Hose 1
35 253500846 软管总成 Hose 1
36 801101748 散热泵 Pump 1
37 253500176 接头块总成 Block 1
38 805000018 螺栓 M8×20) Elbow 4
39 805300010 垫圈 8 Washer 4
40 805200049 螺母 M12 Nut 4 GB/T6170-2000
1 253500093 动臂 Arm 1
2 253500094 摇臂 Lever 1
3 253500095 拉杆 Rod 1
4 253500085 动臂下销套 Bushing 3
5 253500086 拉杆摇臂套 Bushing 3
6 253500087 摇臂销套 Bushing 2
7 253500088 动臂-动臂缸套 Bushing 2
8 253500089 动臂上销套 Bushing 2
9 253500090 O形圈 “O”Ring 4
10 253200443 O形圈 “O”Ring 4
11 801134069 防尘圈 Dustproof Ring 20 KPU125×145×10
12 805300069 垫圈 8 Washer 8 2
13 805300023 垫圈 20 Washer 20 4 GB/T93-1987
14 253500096 动臂-铲斗销 Pin 2
15 253500097 铲斗-拉杆销 Pin 1
16 253500098 拉杆-摇臂销 Pin 2
17 253500099 动臂梁销 Pin 1
18 253500091 动臂缸-车架套 Bushing 2
19 253500100 动臂-动臂缸销 Pin 2
20 253500092 盖板 Cover plate 8
21 805300011 垫圈 16 Washer 16 GB/T 93-1987
22 805000022 螺栓M16X25 Bolt 16 GB/T5783-2000
23 805300010 垫圈 8 Washer 2
24 253200444 调整垫片 Shim 6
25 253500948 护罩 Cover 1
26 253500604 安装板 Install plate 2
27 805000018 螺栓 M8×20) Elbow 2
28 805000017 螺栓 M8×25 bolt 8 GB/T5783-2000
29 805200045 螺母 8 Nut 8 GB/T 6170-2000
30 253201500 卡箍 Clip 4
31 253500123 支架 Plank 2
