Description

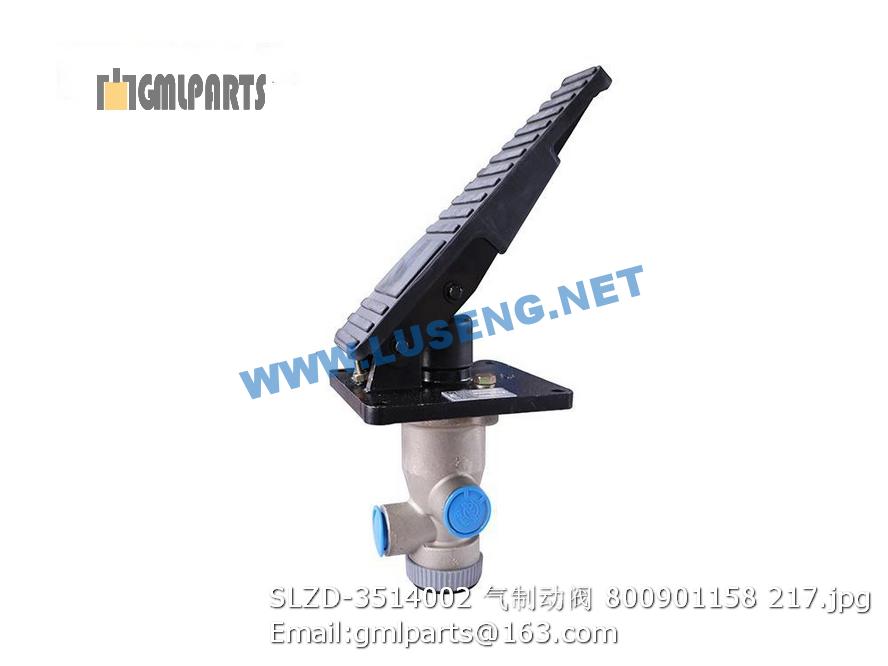

800901158 SLZD-3514002 AIR BRAKE VALVE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 ▲227100186-050201 雨帽 Rain proof cap 1 发动机带
2 226800269 进气管 Air Take-in Pipe 1
3 801903016 T型抱箍140-148 T-hoop 3
4 ▲227100186-050204 空滤器 Air Cleaner 1 发动机带
5 860109318 空气滤芯 Air Filter Core 1 D6114
1 801903016 T型抱箍140-148 T-hoop 2
2 227001886 进气胶管 air inlet pipe 1
4 805002175 螺栓 M10×35 Bolt 12 GB/T21-1976
5 805338260 垫圈 10(达克罗) Washer 24
6 800353099 JL3801-1601300 压盘与盖总成 Cover 1
7 800353347 JL3801-1601400 从动盘总成 Drive disc assembly 1
8 805046621 螺栓 M10×70(达克罗) Blot M10×70(Dacromet) 12 GB/T5782-2000
9 805049047 螺栓 M22×45(达克罗) bolt 4 GB/T5783-2000
10 805301386 垫圈22 Washer 4
11 801902782 减振器 Shock absorber 4
12 805048288 螺栓 M14×60 Bolt 8 GB/T5783-2000
13 805338262 垫圈14 WASHER 8
14 805338282 垫圈 14(达克罗) WASHER 16 GB/T97.1-2002
15 805238373 螺母M14 Nut 8
16 860141048 柴油机进油管 pipe 2 D00-240-01 L=1900
18 803164662 燃油粗滤滤芯 Pre-fuel filter core 1 1119G-019
19 860141049 燃油进油管 pipe 1 761G-26-054A L=530
20 228700315 接头 Joint 6
21 805300024 垫圈14 Washer 12
22 805046511 螺栓 M8×30(达克罗) bolt 2 GB/T5783-2000
23 805301384 垫圈 8(达克罗) Washer 2
24 800151647 发动机 Engine 1 SC4H140.1G2
25 801902786 T型抱箍 Clamp 1 Φ114-122
26 860141203 风扇 fan 1 S00010523
27 860136409 皮带 strap 1 D16A-106-900
28 860141204 消音器 silencer 1 S00023168
1 801970043 T型抱箍80-88 Clamp 8
2 227001888 中冷进气管 Intercooling intake pipe 1
3 800151698 散热器总成 Radiater assembly 1 XGSX04-57
4 805048385 螺栓M12×65 bolt 4 GB/T5783-2000
5 805338280 垫圈12（达克罗） Washer 4
6 805200098 螺母 M12 Nut 4 GB/T889.1-2000
7 801902710 不锈钢喉箍 32-44 Clamp 2
8 227001930 发动机补水管 Moisturizing pipe of engine 1
9 227001899 发动机进水管 Water inlet pipe of engine 1
10 801902615 不锈钢喉箍C58-65 CLAMP 2 T型抱箍
11 227001889 中冷器出气管 Exit pipe of intercooler 1
12 227001931 发动机透气管 1
13 859907948 喉箍 C10-16 Clamp 2
14 801902614 T型抱箍φ64-72 CLAMP 2 φ64-72
15 227001900 发动机出水管 Water outlet pipe of engine 1
