Description

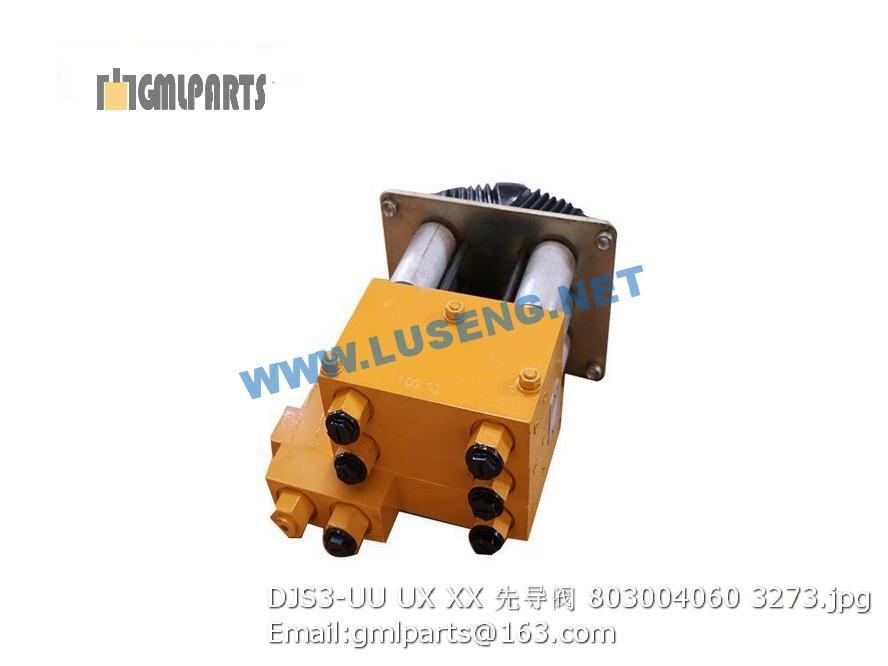

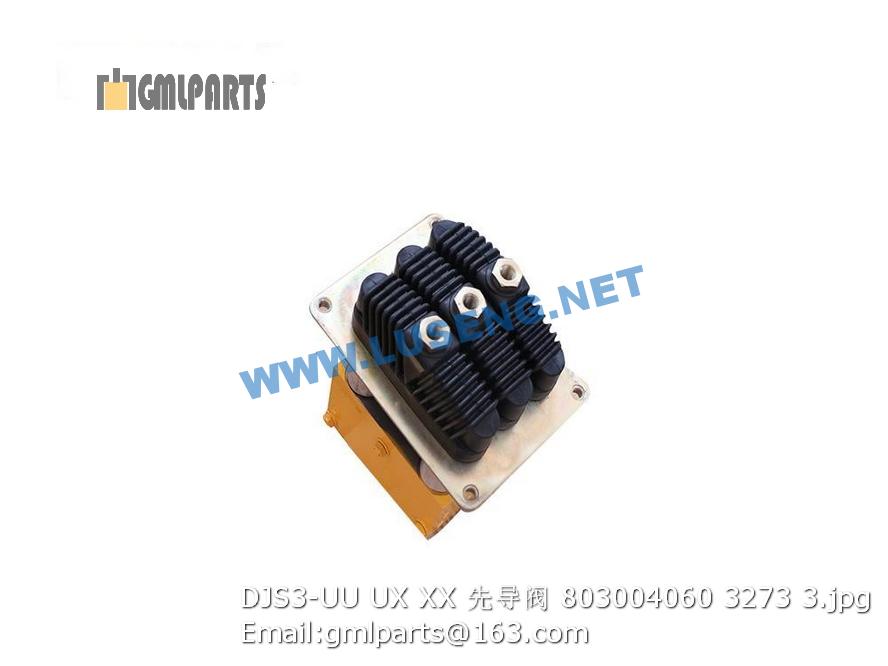

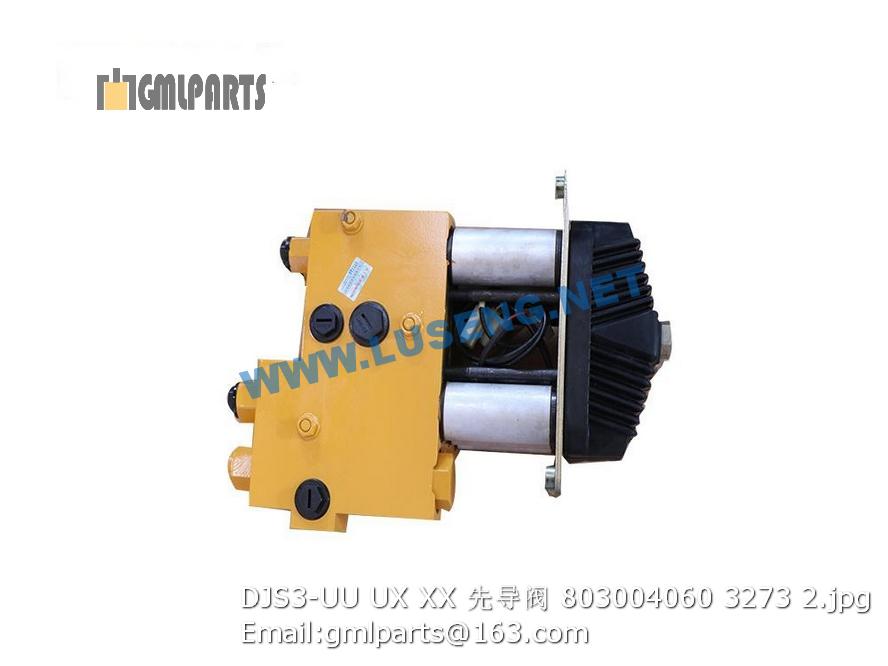

803004060 DJS3-UU/UX/XX JOYSTICK

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805001907 螺栓 M20×140 BOLT 1
2 805201518 螺母M20 NUT 1 GB/T6182-2000
3 404200883 主臂销轴 1 XT670.11-2
4 404200264 调平缸上销 2 XT680.11-2
5 404200882 伸缩缸后销 1 XT670.11-1
6 801100336 黄油嘴M10X1 Grease Nipple 1 JB/T7940.1-1995
7 805000573 螺栓M12×100 BOLT 2 GB/T5782-2000
8 805238362 螺母 M12 Nut 3 GB/T6182-2000
9 805000618 螺栓 M8×90 2 GB/5782-2000
10 805200147 螺母M8 Nut 2 GB/T6182-2000
11 404200884 变幅缸上销轴 1 XT670.11-3
12 805000403 螺栓M12X110 Bolt 1 GB/T5782-2000
13 404201785 第一节动臂 1 XT670.11.1
14 805200045 螺母 8 Nut 2 GB/T 6170-2000
15 805300069 垫圈 8 Washer 8 2
16 404202304 角度盘 Angle display 1 XT680.11.9
17 805300010 垫圈 8 Washer 2
18 805000033 螺栓M8×16 Bolt 2 GB/T5783-2000
19 805000437 螺栓M8 x70 Bolt 1
20 404202303 指针 Pointers 1 XT680.11.8
21 404201786 第二节动臂 1 XT670.11.2
22 805400027 弹性挡圈 50 805400027 2 GB/T894.1-2000
23 402100821 挡圈 402100821 4 WZ30.11-8
24 404200272 伸缩缸前销轴 1 XT680.11-5
25 404201787 第三节动臂 1 XT670.11.3
1 805000014 螺栓 Bolt 4
2 805300020 垫圈12 Washer 20 GB/T97.1-2002
3 404200880 滑块垫板 1 XT670.11.1-1
4 404201738 动臂下尼龙块 Lifting arm lower nylon block 2 XT680.11.1.2
5 404201740 动臂上尼龙块 Lifting arm upper nylon block 2 XT680.11.1.4
6 404200337 动臂上调整垫（二） 4 XT680.11.1-5
7 404200336 动臂上调整垫（一） Lifting arm upper adjusting gasket 1 6 XT680.11.1-4
8 805000716 螺栓M12X30 Bolt 4 GB/T5783-2000
9 404201739 动臂侧尼龙块 Lifting arm side nylon block 4 XT680.11.1.3
10 404200335 侧调整垫（二） Side adjusting gasket 2 8 XT680.11.1-3
11 404200334 侧调整垫（一） Side adjusting gasket(1) 8 XT680.11.1-2
12 805300017 垫圈10 Washer 32 GB/T97.1-2002
13 805000727 螺栓M10X25 Bolt 8 GB/T5783-2000
14 404200177 橡胶块 1 XT680.11.1-6
15 404200881 第一节臂焊接件 1 XT670.11.1.1
16 404200338 轴套 Shaft sleeve 2 XT680.11.1-7
