Description

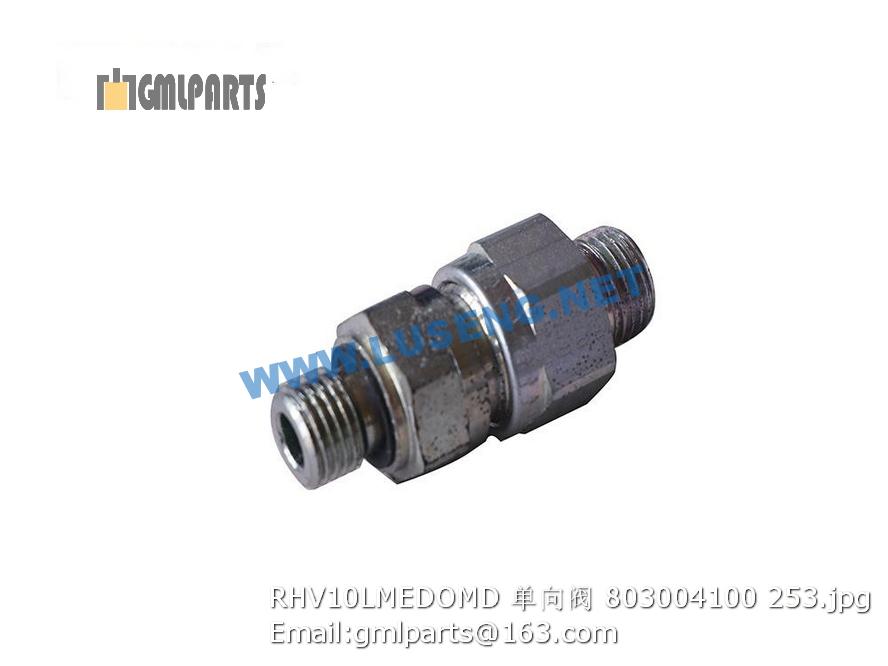

803004100 RHV10LMEDOMD Check Valve

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 239900337 软管总成 Hose 1
2 239900499 软管总成 Hose 1
3 805000727 螺栓M10X25 Bolt 2 GB/T5783-2000
4 805000571 螺栓M10X35 Bolt 2 GB/T5782-2000
5 803164752 接头 Joint 3 GE22LMEDOMD
7 239900534 软管总成 Hose 1
8 803164757 接头 Connector 2 GE22LM42×2EDOMDCF
9 803164590 滤清器 Filter 1
10 239900339 软管总成 Hose 1
11 239900338 软管总成 Hose 1
12 803164621 接头 adapter 1
13 803004189 泵 Pump 1
14 805301284 垫圈10 Lock washer 4 GB/T93-1987
15 803164750 接头 Joint 2 GE22LM18×1.5EDOMDCF
16 803164754 接头 Joint 1
17 803164631 弯头 Adapter 2
18 226803207 密封垫 Seal 1
1 803164589 滤清器 filter 2 Ⅰ\Ⅱ
1 803164878 液压油滤芯 Hydraulic oil filter elememt 1 Ⅲ
2 227100205 液压油箱 Hydraulic oil tank 1 开式
2 226800327 液压油箱 Hydraulic oil tank 1
3 226800447 左护板 Left plate 1
3 226802438 左护板 Left Plate 1 XS203J/XS223J/XS263J
4 805000008 螺栓 M6×12 Bolt 4 GB/T5783-2000
5 805300030 垫圈 6 Washer 6 4 GB/T93-1987
6 805000696 螺栓M12×75 Bolt 6 GB/T5783-2000
7 805300018 垫圈12 washer 12 12 GB/T93-1987
8 805300020 垫圈12 Washer 12 GB/T97.1-2002
9 805200049 螺母 M12 Nut 6 GB/T6170-2000
10 805000014 螺栓 Bolt 6
11 226802436 右支架 Right Bracket 1 XS203J/XS223J/XS263J
11 226800321 支架 Bracket 2
12 226800320 右护板 Right Plate 1
12 226802439 右护板 Right Plate 1 XS203J/XS223J/XS263J
13 803164536 液位计 OIL LEVEL AND TEMPERATURE METER 1
14 226800436 垫 Washer 1
15 226800435 油箱盖 Cover 1
16 805000017 螺栓 M8×25 bolt 10 GB/T5783-2000
17 805300010 垫圈 8 Washer 10
18 800101456 空气滤清器 Air filter 1
19 ▲226800286-091019 螺栓 Bolt 6 滤清器附件
20 ▲226800286-091020 垫圈 Washer 6 滤清器附件
21 226802437 左支架 Left Bracket 1 XS203J/XS223J/XS263J
