Description

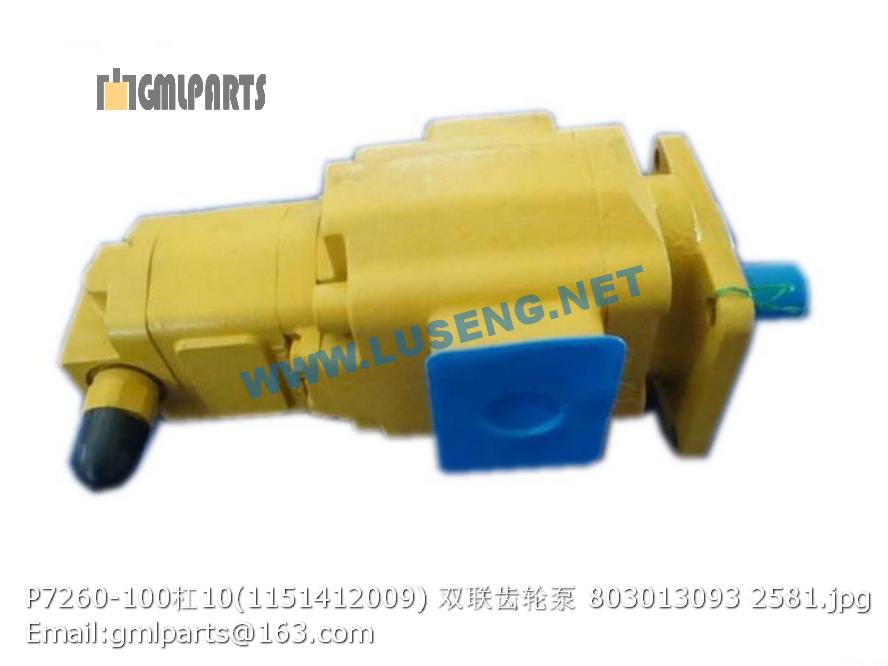

803013093 P7260-100/10 1151412009 GEAR PUMP XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 802101282 门锁 Latch 1
2 227000334 左门焊接总成 The left door 1
3 227000352 内扶手 Interior armrest 2
4 805000017 螺栓 M8×25 bolt 8 GB/T5783-2000
5 227000341 左限位固定板 Left restraint Fixing Plane 1
6 860118032 驾驶室焊接总成 Welding assembly of the cab 1
7 227000344 收放机连接板 Plate 1
8 805300029 垫圈 6 Washer 6 1 GB/T97.1-2002
9 805300030 垫圈 6 Washer 6 1 GB/T93-1987
10 805001895 螺栓M6×16 Bolt 1
11 227000342 限位活动板 Restraint moveable plane 2
12 805000089 螺栓 M8X35 Bolt 4 GB/T 5783-2000
13 227000350 平垫 Flat plate 10
14 805201502 螺母 M8 4
15 227000340 右限位固定板 Right restraint Fixing Plane 1
16 227000333 右门焊接总成 The right door 1
17 801100340 油杯M6×1 grease cup 1
18 227000170 轴 Shaft 4
19 227000171 套 Bushing 8
20 227000174 垫 Plate 4
21 805200080 螺母M10 Nut 4
22 805101945 螺钉M5×16 Screw 4
23 805300119 垫圈5 Washer 4 GB/T 97.1-2002
24 802101285 拉手 Knob 2
25 227000354 M8螺帽 Screw cap 28
26 805000018 螺栓 M8×20) Elbow 12
27 805300010 垫圈 8 Washer 12
28 805300069 垫圈 8 Washer 8 12
29 227000339 外扶手 Exterior armrest 2
1 805300010 垫圈 8 Washer 4
2 805300069 垫圈 8 Washer 8 4
3 805000018 螺栓 M8×20) Elbow 4
4 802101251 后视镜 Rearivew 2
5 860117847 气弹簧 Gas spring 2
6 805201502 螺母 M8 4
7 860118077 前下封板 Front low dam technology 1
8 805001895 螺栓M6×16 Bolt 11
9 805300030 垫圈 6 Washer 6 11 GB/T93-1987
10 805300029 垫圈 6 Washer 6 11 GB/T97.1-2002
11 802101283 衣帽钩 Hook 2
12 805101946 螺钉ST4.2×25 Screw 4
1 803676541 组合开关 combinational switch 1
2 803608667 点火开关 Igniting Switch 1 JK428XG
3 227001682 仪表箱线束 Harness of instrument box 1
4 227001681 翘板开关总成 Switch assembly 1
5 803544077 组合仪表 Combinational instrument 1
6 803544079 组合仪表线束 Harness of combinational instrument 1
1 805200053 螺母 M6 Nut M6 2
2 805300029 垫圈 6 Washer 6 6 GB/T97.1-2002
3 805000126 螺栓M6×30 Bolt 2 GB/T5783-2000
4 805300030 垫圈 6 Washer 6 6 GB/T93-1987
5 803684841 电源开关钥匙 Switch key 1
6 803677415 3 电源开关 Power switch 1
7 803610858 20 起动继电器 24V Relay 24V 1
8 805100091 21 螺栓 M6×12 Screw M6×12 2 GB/T5783-2000
9 228700422 13 橡胶板 Rubber board 1
10 803502471 蓄电池(国产) Battery 2 6-QW-120BS
11 228700420 11 蓄电池固定螺栓 Fixed screw 2
12 805338259 垫圈 8(达克罗) Washer 2
13 805046477 螺母 8 Nut 2
14 228700419 10 电瓶压板 Battery bat 1
15 228700421 12 橡胶套 Rubber coat 1
16 226802273 继电器支板 Ralay board 1
17 803604770 19 圆形电瓶正极护套-50 Circularly jacket of anode 2
18 803604771 18 圆形电瓶负极护套-50 Circularly jacket of cathode 2
