Description

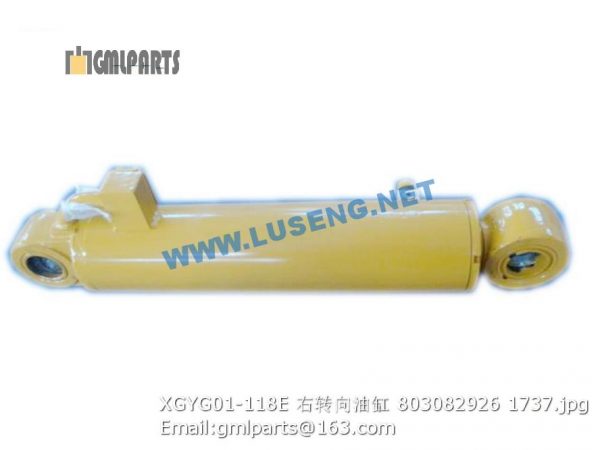

803082926 XGYG01-118E steering cylinder xcmg

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805300054 垫圈 20 Washer 1 JB/T982-1977
2 228702945 接头 Adapter 1
3 803169535 胶管接头 Hose 1
4 805046503 螺栓 M8×16(达克罗) Bolt 2
5 805338259 垫圈 8(达克罗) Washer 2
6 225702161 压板 Press plate 2
7 805801031 接头 A14 Adapter 1
8 805200181 螺母 A14 Nut 1
9 225700986 堵 Plug 1
1 228901868 仪表箱 Instrument Box 1
2 805046482 螺栓 M12×30(达克罗) Bolt 4
3 805301374 垫圈 12(达克罗) Bolt 4
4 805238367 螺母 M12(达克罗) Nut 4 GB/T6170-2000
5 801902771 座椅 1
6 805046507 螺栓 M8×20(达克罗) Bolt 5
7 805338259 垫圈 8(达克罗) Washer 5
8 228901870 操纵箱总成 Control Box 1
9 805046473 螺栓 M10×30(达克罗) Bolt 4
10 805338260 垫圈 10(达克罗) Washer 4
11 805338278 垫圈 10(达克罗) Washer 4
12 800302295 操纵软轴WJ4300 Control cable 1
13 803300793 卡套 φ12 1
14 805338276 垫圈 8 Washer 1
15 228700616 支架板 Bracket 1 软轴带
16 805238777 螺母M16(达克罗) Nut 2 GB/T6172.1-2000 软轴带
17 805338284 垫圈 16(达克罗) Washer 2 GB/T97.1-2002 软轴带
18 805238957 螺母M6(达克罗) Nut 1 GB/T6172.1-2000 软轴带
19 ▲228901910-070101 叉接头 Adapter 1 软轴带
20 805338275 5 垫圈 6(达克罗) Washer 6 1 GB/T97.1-2002
21 805600161 销轴6X24 Pin 1
22 805600301 销 2X16 Pin 1 GB/T 91-2000
1 228703276 驾驶室总成 Cab 1
2 226803516 门子总成 The door 1
3 228702925 底板垫 Soleplate cushion 1
5 226802570 内饰 Cab 1
6 228900736 消音材料总成 Cab 1
7 228703278 驾驶室附件总成 Cab 1
8 226803533 减振器 Shock absorber block 2
9 226803534 减振器 Shock absorber block 2
10 805201509 螺母M24 Nut 4 GB/T6170-1987
11 805338291 垫圈 24(达克罗) Washer 4 GB/T97.1-2002
12 227000172 支撑垫 Support plate 4
13 227000173 大平垫 Big flat plate 4
14 227000178 减振块座 Shock absorber seat 4
15 805139863 螺钉M10×50 Bolt 16 GB/T70.1-2008
16 228702684 减震块 shock absorber block 2
17 227000175 调整垫 Adjust plate 8
18 227000176 橡胶垫 4
19 228702685 减震块 shock absorber block 2
