Description

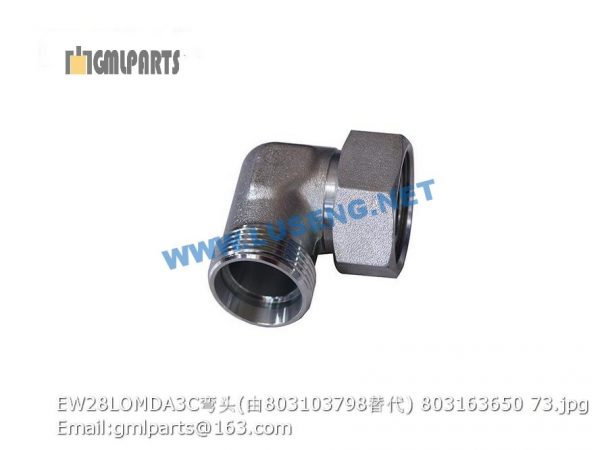

803163650 EW28LOMDA3C 803103798 Connector

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164756 接头 Joint 1 GE22LM33×2EDOMDCF
2 803196896 软管总成 Hose 1
3 803196897 软管总成 Hose 1
4 803196907 弯头 Adapter 1
6 803044749 驱动泵 Hydraulic pump 1
8 805301439 碟垫10 Washer 2
9 803201538 弯头 KEEN-JOINT 1
10 803010002 组合阀 Valve 1 HF62711-11
11 805101786 螺钉M8X90 Screw 2 GB/T70.1-2000
12 803164242 接头 Connector 4
13 229602203 驱动管夹 Plate 2
14 805000018 螺栓 M8×20) Elbow 4
15 805301384 垫圈 8(达克罗) Washer 7
16 229602204 钢管总成I Hose 2
17 803201553 接头 JOINT 4
18 803101007 接头体(国产) Connector 2
19 803166497 接头 803166497 2 GE12LMEDOMDA3C
20 803189433 软管总成 Hose 1
21 803189434 软管总成 Hose 1
22 803164850 接头 Adapter 1
23 803165732 三通接头 Connector 1
24 803166444 测压接头 Adapter 1
25 803166551 接头 Connector 1
26 239902235 软管总成 hose 1
27 229602457 摇臂 rocker 1
28 805000017 螺栓 M8×25 bolt 2 GB/T5783-2000
29 805200045 螺母 8 Nut 2 GB/T 6170-2000
30 803164563 测压接头 Adapter 1
31 803189436 软管总成 Hose 1
32 229600205 弓形管夹 Plate 1
33 229602206 橡胶垫 Rubber block 1
34 805100064 螺钉 M8×20 Bolt 1 GB/T70.1-2008
35 803189437 软管总成 Hose 1
36 859907948 喉箍 C10-16 Clamp 1
37 801902705 喉箍 Clamp 2
38 229602207 液压油箱 Oil tank 1
39 803189438 软管总成 Hose 1
40 239902236 软管总成 hose 1
41 803196901 软管总成 Hose 1
42 803189441 软管总成 Hose 1
43 801902943 扎带 cable tie 50
44 229602208 钢管总成Ⅱ Hose 2
