Description

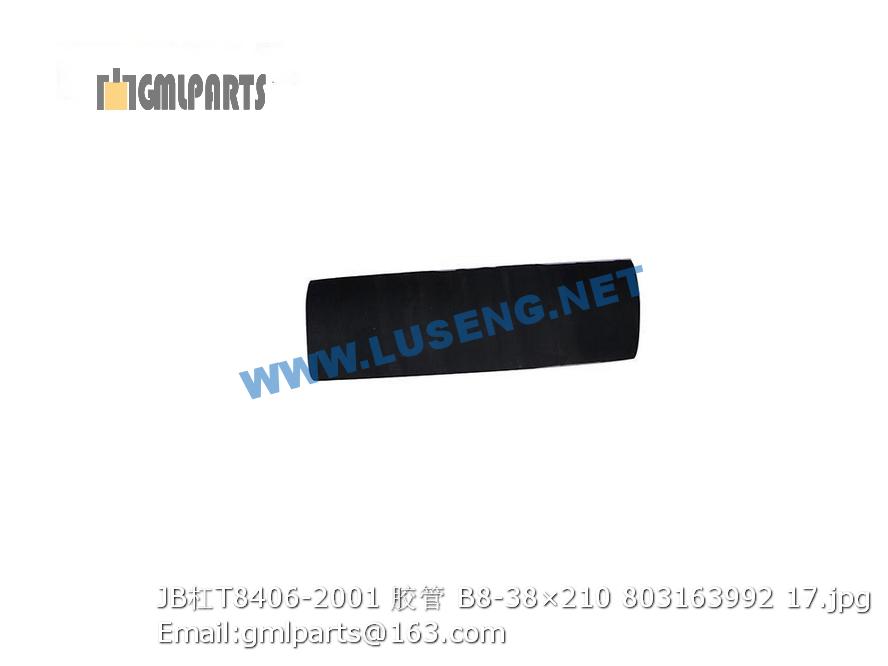

803163992 JB/T8406-2001 HOSE B8-38×210

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 801900052 喉箍D16 Clamp 6 QC/T619-1999
2 805200051 螺母 M16 Nut 2 GB/T6170-2000
3 225701533 支架 Bracket 2
4 805000008 螺栓 M6×12 Bolt 4 GB/T5783-2000
5 805301294 垫圈 6 Washer 6 4 GB/T93-1987
6 800902632 油杯 Oil cup 2
7 225701517 离合踏板 Brake pedal 2
8 226800226 橡胶踏板套 Rubber foot pedal 2
9 226800225 弹簧 Spring 2
10 805000215 螺栓 M12×140 Bolt 2
11 805300020 垫圈12 Washer 2 GB/T97.1-2002
12 800901175 气制动阀 Air braking valve 2
13 225701540 8-C33-2600胶管总成 Pipe 1 GB/T9065.3-1988
14 225701521 接头 Connector 1
15 803164134 O型密封圈 O-ring 16
16 225701522 接头 Connector 1
17 800901151 手控制动阀 Brake Governor 1 QZ50-3526001
18 225701541 8-C13-2700胶管总成 Pipe 1 GB/T9065.3-1988
19 225701528 空心螺栓 Bolt 2
20 805300025 垫圈 12 Washer 9
21 225701516 气泵接头 Connector 1
22 805300032 垫圈 22 Washer 15 JB/T982-1977
23 225701515 接头 Connector 1
24 225701520 支架板 Fixation board 1
25 805200105 螺母M22 Nut 1 GB/T6173-2000
26 801100032 O型密封圈10.6×2.65 O-sealing ring 4
27 805000018 螺栓 M8×20) Elbow 20
28 805301283 垫圈8 Lock washer 22 GB/T93-1987
29 803100382 螺塞M22×1.5 Plug 2 JB1000-1977
30 800901176 接头 Connector 6
31 225701543 8-C13-3500胶管总成 Pipe 1 GB/T9065.3-1988
32 225701542 8-C13-2400胶管总成 Pipe 1 GB/T9065.3-1988
33 800901174 离合器主缸 Clutch cylinder 2
34 805300024 垫圈14 Washer 10
35 800901170 接头 Connector 4
36 225701544 6-C13-1500胶管总成 Pipe 1 GB/T9065.3-1988
37 800901306 三通阀 Connector 1
38 225701549 8-C33-3100胶管总成 Pipe 1 GB/T9065.3-1988
39 805000715 螺栓 M12×25 Bolt 4 GB/T 5783-2000
40 805300018 垫圈12 washer 12 4 GB/T93-1987
41 800901338 空气加力泵 Booster Cylinder 1
42 225701547 8-C11-2000胶管总成 Pipe 1 GB/T9065.3-1988
43 225701538 13-C13-4500胶管总成 Pipe 1 GB/T9065.3-1988
44 225701816 三通接头 Connect 2
45 225701548 10-A13-700胶管总成 Pipe 2 GB/T9065.3-1988
46 225701532 接头 Connector 1
47 225701531 接头 Connector 1
48 800901169 接头体 Joint body 2
49 800901166 接头 Connector 2
50 800902530 自动排水调压阀 Pressure Governor 1
51 805000437 螺栓M8 x70 Bolt 2
52 225701539 13-C13-1100胶管总成 Pipe 1 GB/T9065.3-1988
53 800901188 接头体 Joint body 1
54 805300044 垫圈 18 Washer 1 JB/T982-1977
55 225701550 8-C11-2600胶管总成 Pipe 1 GB/T9065.3-1988
56 800901179 接头 Connector 1
57 805300026 垫圈16 Washer 1
58 800901155 自动放水阀 Water discharging valve 1
59 225701545 8-C13-2500胶管总成 Pipe 1 GB/T9065.3-1988
60 800901339 加力器总成 Booster assembly 1
61 800901189 安全阀 Safety valve 1
62 800902910 电磁阀 Valve 1
63 225701524 接头 Connector 1
64 800901168 离合器助力缸 Clutch cylinder 1
65 225701523 助力缸支架 Bracket 1
66 805000062 螺栓 M10×35 Bolt 4 GB/T 5783-2000
67 805000043 螺栓 M10×30 Bolt 3 GB/T 5783-2000
68 805300017 垫圈10 Washer 3 GB/T97.1-2002
69 805601634 销轴 10X35 Pin 10X35 2 GB/T882-1986
70 805301281 垫圈 10 Washer 4 GB/T97.2-2002
71 805600026 开口销3.2X25 Split pin 2
72 801902783 熟料管 Pipe 1
73 225701527 接头 Connector 2
74 800902635 储气筒 Air Reservoir 1
75 805301284 垫圈10 Lock washer 4 GB/T93-1987
76 805000727 螺栓M10X25 Bolt 4 GB/T5783-2000
77 225701546 6-C13-900胶管总成 Pipe 1 GB/T9065.3-1988
78 805200049 螺母 M12 Nut 2 GB/T6170-2000
79 225701530 铜套 Bushing 2
80 225701529 三通接头 Connector 1
81 225701990 接管 Hose 1
82 225702056 组合阀安装板 Board 1
83 226500634 刹车胶管护板 1
84 226500128 管卡 Pipe clip 2
85 226500633 10-A11-1400胶管总成 Pipe 1 GB/T9065.1-1988
86 226500636 空心螺栓 Bolt 3
87 226500635 接头 Connector 3
88 805000033 螺栓M8×16 Bolt 2 GB/T5783-2000
89 225701992 接头 Connector 2
