Description

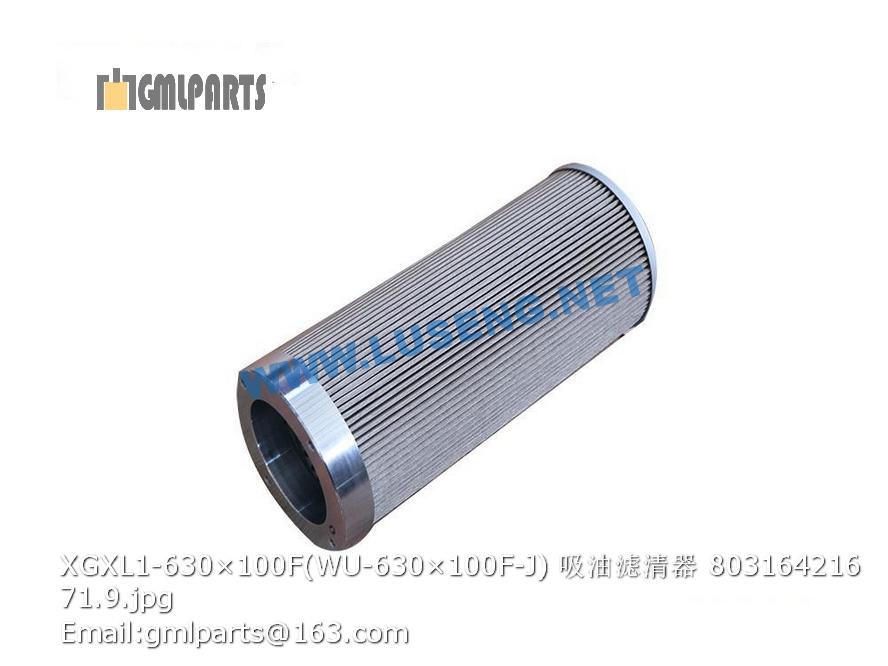

803164216 XGXL1-630X100F WU-630X100F-J HYDRAULIC FILTER

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803075352 连接销 Pin shaft 2
2 803075353 卡片 Pin 2
3 805603409 开口销 6.3×55 pin 1 GB/T91-2000 GB/T91-2000
4 803044816 开槽螺母M33×2厚40 nut 1 GB/T6178-1986 GB/T6178-1986
5 803044817 格来圈125×109.5×6.3 Glyd Ring 1
6 803044818 孔用支撑环 retaining Ring 2
7 803044824 活塞 piston 1
8 801100241 O形圈35×3.1 O-ring 1 GB1235—76 GB1235-76
9 803044825 缸体 Cylinder 1
10 803044826 活塞杆 piston shaft 1
11 803166687 O形圈125×5.7 O-ring 1 GB1235-76 GB1235-76
12 803044819 轴用支撑环 retaining Ring 2
13 803044820 斯特封45×60.1×6.3 seal 1
14 803044827 孔用卡键 pin 1
15 803044828 挡环 Washer 1
16 805403106 轴用弹挡d115 Backup Ring 1 GB894.1-1986 GB894.1-1986
17 803044829 导向套 Guide sleeve 1
18 803044821 防尘圈45×53×6 Dustproof ring 1
19 803044822 轴封45×55×7.3 Shaft seal 1
21 805100064 螺钉 M8×20 Bolt 4 GB/T70.1-2008 GB/T70.1-2000
22 805300010 垫圈 8 Washer 4 GB/T93-1987
1 803165766 接头 Connector 1 GE10LM18×1.5EDOMDA3C
2 239901825 软管总成 Hose 1
3 805002295 接头 Joint 2
4 803164243 三通接头 Joint 1
5 239900353 软管总成 Hose 1
6 239900354 软管总成 Hose 1
7 803164724 接头 Joint 2 GE10L9/16UNFOMD
8 803163757 接头 Connector 1
9 239900355 软管总成 Hose 1
1 801938349 减震块 Absorber 2
2 805200048 螺母 M10 Nut 2 GB/T6170-2000
3 228702747 发动机罩 Engine hood 1
4 805301373 垫圈10(达克罗) Washer 8
5 805000062 螺栓 M10×35 Bolt 20 GB/T 5783-2000
6 228900647 右侧板焊接总成 Right-board 1
7 228900731 左侧板焊接总成 Left-board 1
8 805300017 垫圈10 Washer 12 GB/T97.1-2002
9 805300014 垫圈 10 Washer 12 GB/T93-1987
10 226803280 铰链 Hinge 2
11 805300010 垫圈 8 Washer 2
12 805000394 螺栓M8×18 Bolt M8×18 2 GB/T5783-2000
13 228700313 小盖板 Cover board 1
14 228900648 右护板 Right cover plate 1
15 228900649 左护板 Left cover plate 1
16 805301383 垫圈 6(达克罗) Bolt 8
17 805002055 螺栓M6×15 Bolt 8 GB/T5783-2000
18 805300013 垫圈16 Washer 6 GB/T 97.1-2002
19 805300011 垫圈 16 Washer 6 GB/T 93-1987
20 805000028 螺栓M16X50 BOLT 6
21 228702828 框架焊接 Weld frame 1
22 805000689 螺栓M6×25 Bolt 8 GB/T 5783-2000
23 228900543 封板 Cover plate 2
24 805300030 垫圈 6 Washer 6 8 GB/T93-1987
25 805300029 垫圈 6 Washer 6 8 GB/T97.1-2002
26 805200053 螺母 M6 Nut M6 8
27 805100064 螺钉 M8×20 Bolt 2 GB/T70.1-2008
28 805300069 垫圈 8 Washer 8 2
29 228700206 橡胶条 Rubber 2
30 228700323 支撑杆 Supporting pole 1
31 805000390 螺栓M5X12 Bolt 4 GB/T5783-2000
32 805300109 垫圈 5 Washer 4 GB/T93-1987
33 228700310 固定板 Fixed plate 2
34 228700309 连接销 Connect pin 2
35 801101764 油杯M8X1 Oil Cup 2 TLPG3-108
36 805000047 螺栓 M10×50 Bolt 1 GB/T 5783-2000
37 805200080 螺母M10 Nut 1
38 801100340 油杯M6×1 grease cup 2
39 228700316 套 Pin 2
40 228700317 销轴 Pin 2
41 228700320 支撑筒 Support sleeve 1
42 228700299 盖板 Cover plate 1
