Description

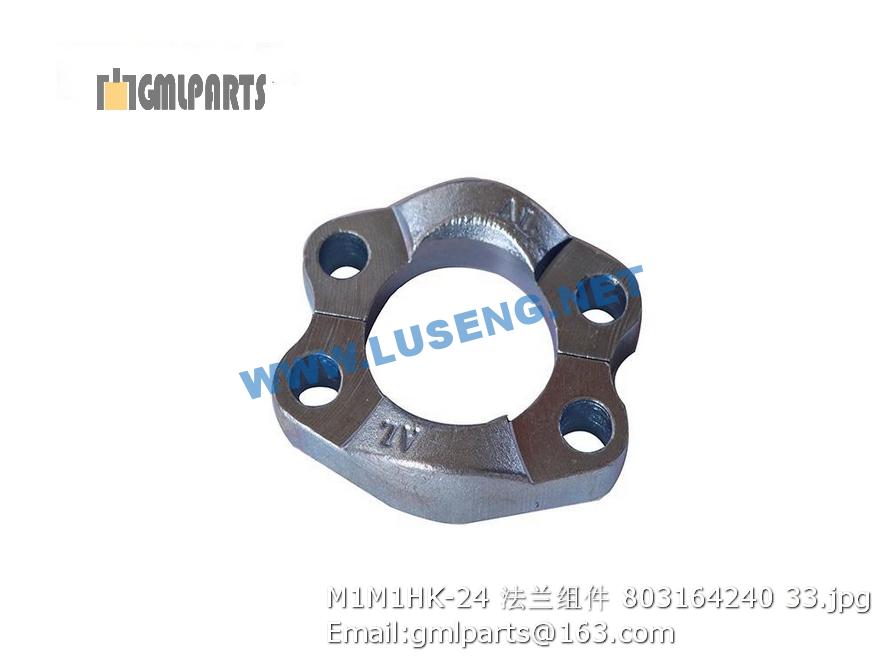

803164240 M1M1HK-24 FLANGE XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803103818 接头 Joint 4
2 239900422 软管总成 hose 1
3 239900346 软管总成 hose 2
4 803044647 连接销 pin 4
5 800511493 关节轴承GE35ES jointingbearing 4 GB/T304.1-2002
6 239900348 软管总成 Hose 1
8 801902944 扎带 Cable tie 10
9 803081717 转向油缸 Cylinder 2
10 239900347 软管总成 Hose 1
11 801100340 油杯M6×1 grease cup 3
12 803164800 接头 Connector 2
13 803164565 测压接头 adapter 1
14 239900556 软管总成 Hose 1
15 803164619 接头 Adapter 1
16 803164635 三通接头 adapter 2
17 803164589 滤清器 filter 1
18 239902097 软管总成 Hose 1
19 803164623 接头 Connector 1
20 803164789 三通接头 Adapter 1
21 803164747 接头 Connector 1
22 239900359 软管总成 Hose 1
23 805000076 螺栓M10X70 Bolt 2 GB/T5782-2000
24 805301274 垫圈10 washer 2 GB/T93-1987
25 230500297 压板 plate 1
26 230500296 管夹 Rubber block 1
1 803164800 接头 Connector 2
2 239900556 软管总成 Hose 1
3 227301508 管塞 Screw plug 1
4 239902097 软管总成 Hose 1
5 803164589 滤清器 filter 1
6 803073865 转向器BZZ500 redirecter 1
7 805300014 垫圈 10 Washer 6 GB/T93-1987
8 805000727 螺栓M10X25 Bolt 4 GB/T5783-2000
9 803164899 接头 Connector 2
10 803164736 接头 Connector 2
11 800511493 关节轴承GE35ES jointingbearing 4 GB/T304.1-2002
12 801100336 黄油嘴M10X1 Grease Nipple 4 JB/T7940.1-1995
13 239902062 软管总成 Hose 1
14 239900359 软管总成 Hose 1
15 239900422 软管总成 hose 1
16 803164635 三通接头 adapter 2
17 803163573 弯头 Joint 2 EW15LOMDA3C
18 803081717 转向油缸 Cylinder 2
19 803164259 接头 CONNECTOR 1
20 803164565 测压接头 adapter 1
21 803164747 接头 Connector 1
22 803164789 三通接头 Adapter 1
23 803163638 接头 Joint 1
24 803164623 接头 Connector 1
25 239902065 软管总成 Hose 2
26 803103818 接头 Joint 4
27 239902063 软管总成 Hose 1
28 230500297 压板 plate 1
29 230500296 管夹 Rubber block 1
30 805000076 螺栓M10X70 Bolt 2 GB/T5782-2000
