Description

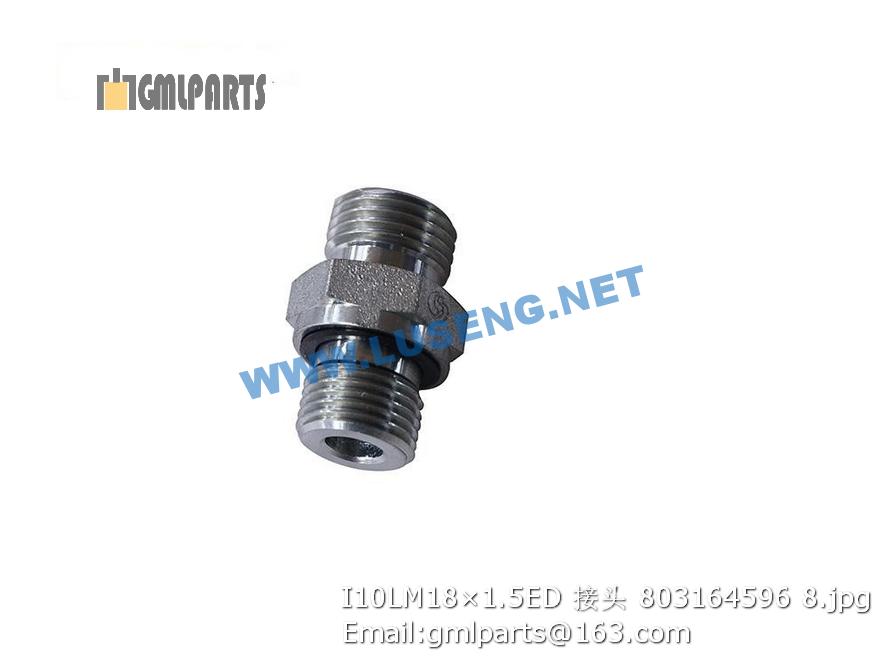

803164596 I10LM18×1.5ED JOINT XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 800901292 胶管总成 Pipe 1
2 800901294 胶管总成6-A13-3300 1
3 800901170 接头 Connector 1
4 805338302 垫圈 14(达克罗) Washer 4 JB/T982-1977
5 800901168 离合器助力缸 Clutch cylinder 1
6 800901182 接头 Connector 4
7 239900608 胶管总成 Pipe 2
8 805338312 垫圈 12(达克罗) Washer 9 JB/T982-1977
9 800901181 三通接头 Connector 2
10 239902017 胶管总成6-A13-1900 Pipe 1 GB/T9065.1-1988
11 800901171 油杯体 Oil cup 1
12 226800449 抱箍 Hoop 2
13 800152432 制动胶管 pipe 1
14 801902705 喉箍 Clamp 4
15 800901190 接头 Connector 1
16 805239115 螺母 M12×1.25 Nut M12 1 GB/T6173-2000(达克罗)
17 226800227 制动踏板 Brake pedal 1
18 226800225 弹簧 Spring 1
19 226801786 衬套 Bushing 1
20 800901174 离合器主缸 Clutch cylinder 1
21 226803493 接头 1
22 800901175 气制动阀 Air braking valve 1
23 800901176 接头 Connector 2
24 805338305 垫圈 22(达克罗) Washer 11 JB/T982-1977
25 803192089 O形圈 7.5×1.8 O-ring 6 GB/T3452.1-2005
26 800901295 胶管总成 Pipe 1
27 226802399 空心螺栓 1
28 226802398 接头 1
29 226802397 空心螺栓 1
30 226802395 胶管总成13-G11-220 Pipe 1
31 800936776 空气加力泵 Booster Cylinder 2 XG509
32 226803436 接头 Connector 1 XS202J.6-20
33 226803448 空心螺栓 1
34 226803462 刹车管 Pipe 1 GPA6-G11-250
35 800152431 离合胶管 φ10-1100 Pipe 1
36 800901169 接头体 Joint body 1
37 801100032 O型密封圈10.6×2.65 O-sealing ring 2
38 800901188 接头体 Joint body 1
39 805338304 垫圈 18(达克罗) Washer 1 JB/T982-1977
40 800901179 接头 Connector 1
41 805338303 垫圈 16（达克罗） WASHER 1 JB/T982-1977
42 800901189 安全阀 Safety valve 1
43 226802308 过渡接头 Connector 1
44 227301565 1/4球阀 valve 1
45 226800194 储气筒 Air Reservoir 1
46 239900616 胶管总成 Pipe 1
47 225701538 13-C13-4500胶管总成 Pipe 1 GB/T9065.3-1988
48 800901166 接头 Connector 1
49 225601127 调压阀安装板 1
50 800902530 自动排水调压阀 Pressure Governor 1
51 225600832 接头 Connector 1
