Description

803164634 EL12LOMD JOINT 803105415

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803610859 继电器 12V Relay 12V 1
2 805000008 螺栓 M6×12 Bolt 6 GB/T5783-2000
3 805300030 垫圈 6 Washer 6 8 GB/T93-1987
4 805300029 垫圈 6 Washer 6 8 GB/T97.1-2002
5 226802273 继电器支板 Ralay board 1
6 803502549 9 蓄电池 Battery 1
7 230100500 电瓶框 Battery bat 1
8 805300069 垫圈 8 Washer 8 2
9 805200045 螺母 8 Nut 2 GB/T 6170-2000
10 805300010 垫圈 8 Washer 2
11 231200105 拉杆 Fixed Screw 2
12 230100501 橡胶板 Rubber board 1
13 803604627 电瓶开关 Battery Switch 1 6EK 002 843-001
14 805000525 螺栓M6×20 Bolt 2 GB/T5783-2000
15 803608347 电源开关钥匙 Switch key 1
16 803678449 起动闭锁继电器 Ralay 1
17 803604770 19 圆形电瓶正极护套-50 Circularly jacket of anode 1
18 803604771 18 圆形电瓶负极护套-50 Circularly jacket of cathode 1
1 803004165 电瓶线 Battery wire 1
2 803604697 电瓶线 Battery Wire 1
3 803604699 电瓶线 Battery Wire 1 XGXD700-10
1 803164617 接头 Adapter 6
2 803074820 振动马达 Motor 2
3 801100249 O形圈 80×3.55G O-ring 3
4 805301373 垫圈10(达克罗) Washer 6
5 805001922 螺栓M10X30 Bolt 6
6 803164722 接头 Adapter 2
7 803004258 振动阀 Control valve 2
8 805100081 螺钉 Bolt 8 GB/T70.1-2008
9 805300030 垫圈 6 Washer 6 8 GB/T93-1987
10 803163601 接头 Adapter 3
11 803006784 双联振动泵 Hydraulic pump 1
12 229600625 花键套 Splined sleeve 1
15 803164745 接头 Adapter 2
16 229600630 管夹板 Plate 2
17 229600626 管夹 Rubber block 2
18 805000436 螺栓 M8×60 805000436 4 GB/T5782-2000
19 805300010 垫圈 8 Washer 4
20 803164740 接头 Adapter 2
21 803165228 软管总成 Hose 2
22 803165122 软管总成 Hose 1
23 225600585 软管总成 Hose 1
24 803165152 软管总成 Adapter 1
25 803164615 接头 Adapter 8
26 239900283 软管总成 Hose 1
27 803165132 软管总成 Hose 1
28 803164813 变径接头 Adapter 1

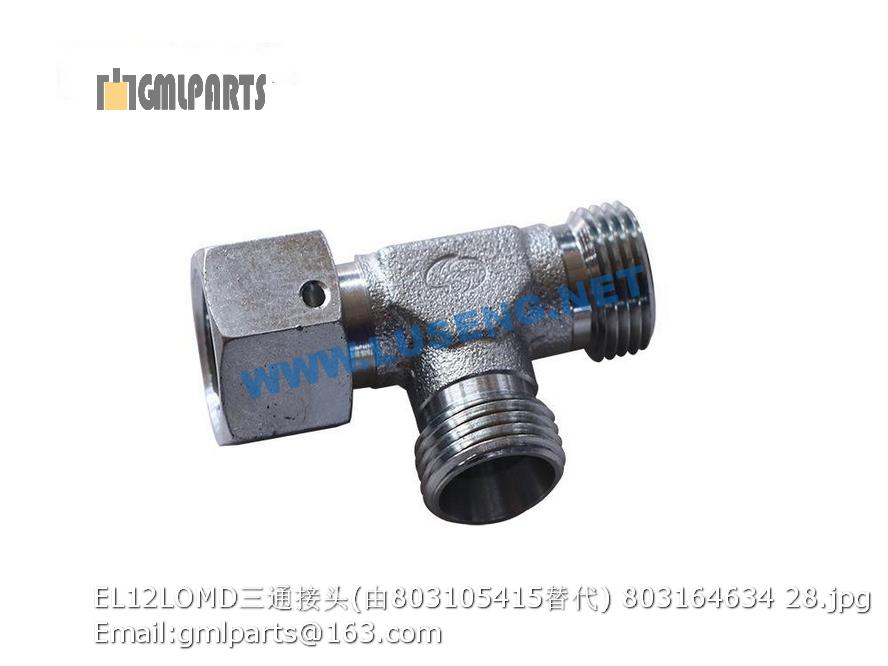

29 803164635 三通接头 adapter 1
30 803165229 软管总成 Hose 1
31 239900404 软管总成 Hose 1
32 803193693 软管总成 Hose 2
33 803165129 软管总成 Hose 1
34 803164630 弯头 Joint 6
35 239900366 软管总成 Adapter 1
36 803164795 接头 Joint block 2 GB/T6170-2000
