Description

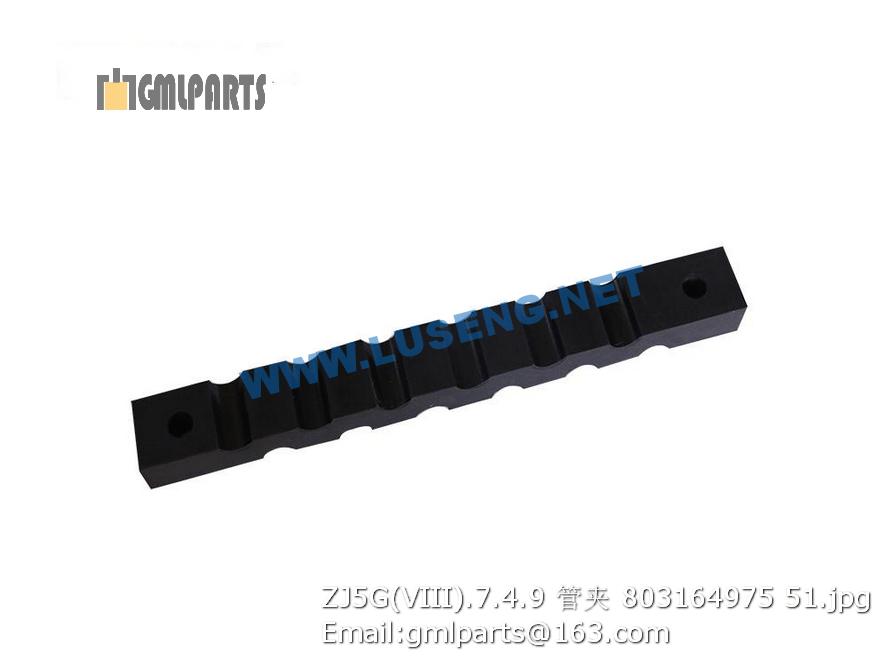

803164975 ZJ5G(VIII).7.4.9 Clip XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000017 螺栓 M8×25 bolt 12 GB/T5783-2000 GB/T5783-2000
2 805300069 垫圈 8 Washer 8 24 GB/T97.1-2002
3 230502461 左罩 1
4 230504293 中罩 Mid cover 1
5 805000043 螺栓 M10×30 Bolt 3 GB/T 5783-2000 GB/T5783-2000
6 805300017 垫圈10 Washer 5 GB/T97.1-2002 GB/T97.1-2000
7 230502458 右罩 1
8 801905223 密封条L=1500 Sealed line 3 CC4-0643 机罩附件
9 ▲230500680-090101 螺栓M8X16 Bolt 8 机罩附件
10 ▲230500680-090102 垫圈8 Washer 8 机罩附件
11 ▲230500680-090103 垫圈8 Washer 8 机罩附件
12 860118271 门锁 LOCK 1 机罩附件
13 230502460 右铰链 2
14 805000033 螺栓M8×16 Bolt 12 GB/T5783-2000 GB/T5783-2000
15 805300010 垫圈 8 Washer 12 GB/T93-2000
16 860118272 限位杆 Limit staff 2 机罩附件
17 230502462 左铰链 2
18 839901405 隔音材料（双面胶） Deadening 1 XYM-15
19 801902620 塑盖 Plastic cover 56 R820
20 805300014 垫圈 10 Washer 5 GB/T93-1987 GB/T93-1987
21 805200048 螺母 M10 Nut 2 GB/T6170-2000 GB/6170-2000
22 805000062 螺栓 M10×35 Bolt 2 GB/T 5783-2000 GB5783-2000
23 ▲230500680-090104 螺栓M6X12 Bolt 4 机罩附件
24 ▲230500680-090105 垫圈6 Washer 8 机罩附件
25 ▲230500680-090106 螺母M6 Nut 4 机罩附件
26 ▲230500680-090107 螺栓M6X18 Bolt 4 机罩附件
27 ▲230500680-090108 橡胶限位块 Rubber limit 2 机罩附件
28 ▲230500680-090109 锁板 Lock plate 1 机罩附件
29 ▲230500680-090110 止退垫圈6 Washer 8 门锁附件
30 ▲230500680-090111 防松螺母M6 Nut 8 门锁附件
31 ▲230500680-090112 锁舌 Lock plate 1 门锁附件
32 ▲230500680-090113 螺母M12 Nut 2 门锁附件
33 ▲230500680-090114 止退垫圈12 Washer 2 门锁附件
34 ▲230500680-090115 开口销 Ø4 Pin 2 机罩附件
35 ▲230500680-090116 垫圈8 Washer 4 机罩附件
37 ▲230500680-090117 黄油嘴M6X1-90° Oil cup 4 机罩附件
