Description

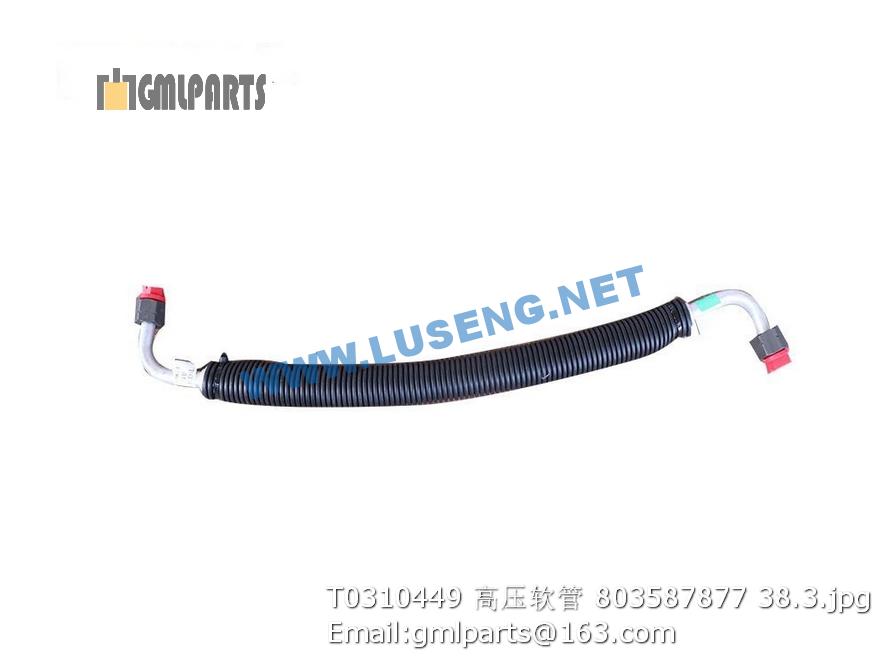

803587877 T0310449 HIGH PRESSURE HOSE XCMG ZL50GV

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 239901907 软管总成 Hose 1
2 803164632 接头 Adapter 1
3 803164859 法兰接头 Adapter 2
4 803164828 法兰组件 Flange compent 3
5 803004146 马达 Motor 1
6 805301376 垫圈14 Washer 14 8
7 805000103 螺栓 M14×35 Bolt 4 GB/T5783-2000
8 239900523 软管总成 Hose 1
9 228702481 管夹板 PPL Plate 3
10 805200048 螺母 M10 Nut 4 GB/T6170-2000
11 805300014 垫圈 10 Washer 18 GB/T93-1987
12 805000036 螺栓 M10×90 805000036 6 GB/T5782-2000
13 227002029 管夹 Hose clamp 3
14 803164766 接头 JOINT 3
15 239901908 软管总成 Hose 1
16 239900565 软管总成 Hose 1
17 239900567 软管总成 Hose 1
18 803164615 接头 Adapter 1
19 803164706 接头 Adapter 1
20 803164798 弯头 JOINT 1
21 803164774 接头 Joint 2
22 805200067 螺母M14 Nut 4
23 805002259 螺柱14×40 Bolt 4 GB/T897-2000
24 805000074 螺栓 M12×20 Bolt 6 GB/T5783-2000
25 803164863 滤清器 Filter 1
26 227100233 焊接法兰 Flange 1
27 805300030 垫圈 6 Washer 6 6 GB/T93-1987
28 805000322 螺栓 M6×16 Bolt 6 GB/T5783-2000
29 803004211 闸阀 Valve 1
30 227100236 接头 Adapter 1
31 227100232 耐油胶管 Hose 1
32 805300018 垫圈12 washer 12 4 GB/T93-1987
33 805000716 螺栓M12X30 Bolt 4 GB/T5783-2000
34 227100237 法兰接头 Flange joint 1
35 803004248 双联泵 Pump 1
36 801100284 O形圈105×3.1 O-Ring 1
37 801100121 O型圈 125×3.55 O Ring Seal 125×3.55 2 GB/T3452.1-1992
38 227100231 铜垫圈 Washer 2
39 801100049 O形密封圈50X3.55 O- Ring 1 GB/T3452.1-1992
40 801902804 T型抱箍70-78 Clap 2
41 803164563 测压接头 Adapter 1
42 805000068 螺栓 M10×16 Bolt 8 GB/T5783-2000
43 803011908 振动阀阀块 Valve 1
44 227100305 振动阀支架 Vibration valve plate 1
45 227000269 花键套 Splined sleeve 1
46 803164864 接头 Adapter 1
1 803164589 滤清器 filter 2 Ⅰ\Ⅱ
1 803164878 液压油滤芯 Hydraulic oil filter elememt 1 Ⅲ
2 227100205 液压油箱 Hydraulic oil tank 1 开式
2 226800327 液压油箱 Hydraulic oil tank 1
3 226800447 左护板 Left plate 1
3 226802438 左护板 Left Plate 1 XS203J/XS223J/XS263J
4 805000008 螺栓 M6×12 Bolt 4 GB/T5783-2000
5 805300030 垫圈 6 Washer 6 4 GB/T93-1987
6 805000696 螺栓M12×75 Bolt 6 GB/T5783-2000
7 805300018 垫圈12 washer 12 12 GB/T93-1987
8 805300020 垫圈12 Washer 12 GB/T97.1-2002
9 805200049 螺母 M12 Nut 6 GB/T6170-2000
10 805000014 螺栓 Bolt 6
11 226802436 右支架 Right Bracket 1 XS203J/XS223J/XS263J
11 226800321 支架 Bracket 2
12 226800320 右护板 Right Plate 1
12 226802439 右护板 Right Plate 1 XS203J/XS223J/XS263J
13 803164536 液位计 OIL LEVEL AND TEMPERATURE METER 1
14 226800436 垫 Washer 1
15 226800435 油箱盖 Cover 1
16 805000017 螺栓 M8×25 bolt 10 GB/T5783-2000
17 805300010 垫圈 8 Washer 10
18 800101456 空气滤清器 Air filter 1
19 ▲226800286-091019 螺栓 Bolt 6 滤清器附件
20 ▲226800286-091020 垫圈 Washer 6 滤清器附件
21 226802437 左支架 Left Bracket 1 XS203J/XS223J/XS263J
