Description

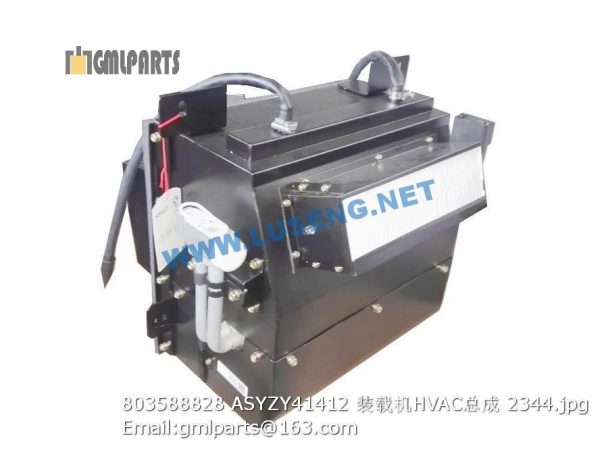

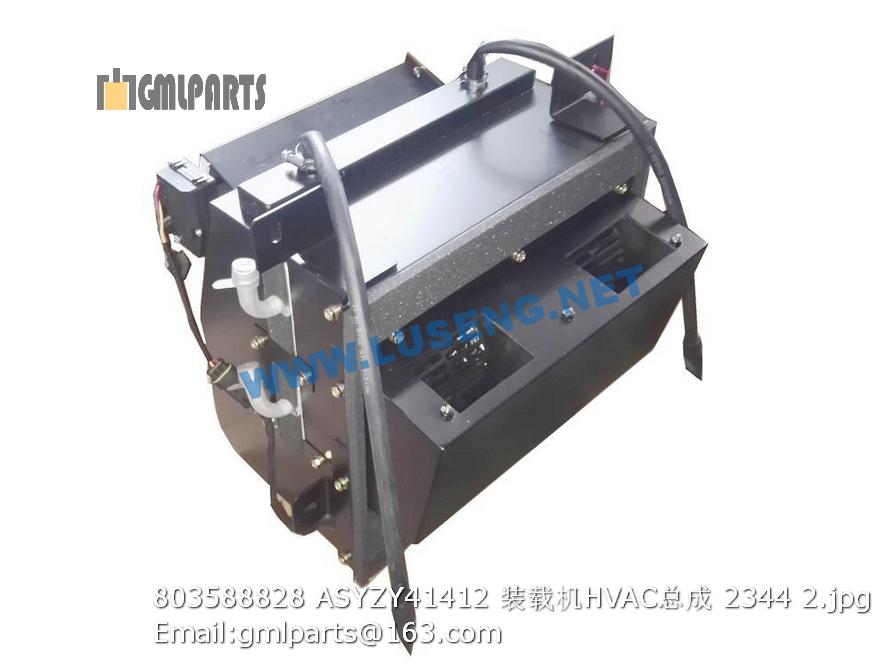

803588828 ASYZY41412 HVAC

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 802141467 电机 Electric Motor 1 XGYG-2231-K-1
2 802141466 刮片 Doctor-bar 1 XGYG-2231-K-2
3 802141468 刮杆 Floating Rule 1 XGYG-2231P-K-3
1 ▲803677588-01 旋钮 Knob 1 RTD1234-XN
2 ▲803677588-02 上盖 Upper Cover 1 RTD1234-XG
3 ▲803677588-03 保险夹 Fuse Clamp 1 RTD-BXJ
4 803682280 保险 Fuse 13 ATS-10A
5 803682285 继电器 Relay 12 4RD 007 903 00
6 ▲803677588-04 中盖 Central Cover 1 RTD1234-ZG
7 ▲803677588-05 底盖 Lower Cover 1 RTD1234-DG
8 803682281 保险 Fuse 9 ATS-15A
9 803682282 保险 Fuse 10 ATS-20A
10 803682284 保险 Fuse 2 ATS-30A
1 805000045 螺栓M12X40 Bolt 4 GB/T 5783-2000
2 805300018 垫圈12 washer 12 4 GB/T93-1987
3 805300020 垫圈12 Washer 4 GB/T97.1-2002
4 803164463 暖水水管 Water Pipe 1
5 800101439 暖水水管 Water Pipe 1
6 801968904 喉箍 B14-27 CLAMP 4 QC/T619-1999
7 250200223 接头 Joint 1
8 800787654 水阀开关 Switch 1 XRD3/8-1
9 252101523 接头 Joint 1
10 253005924 压缩机支架总成 Compressor Bracket 1
11 805000018 螺栓 M8×20) Elbow 4
12 805300069 垫圈 8 Washer 8 4
13 805300010 垫圈 8 Washer 4
14 252903987 垫块 Plank 4
15 803546615 空调总成 Air conditioning assembly 1
16 800511391 保温胶管=1600 Pipe 2 空调带
17 801902714 不锈钢吼箍 51-70 Clump 8 QC/T619-1999
18 805000322 螺栓 M6×16 Bolt 2 GB/T5783-2000
19 805300030 垫圈 6 Washer 6 2 GB/T93-1987
20 253000546 胶垫 cushion 1 空调带
21 801902710 不锈钢喉箍 32-44 Clamp 2
22 253006033 电动水阀连接总成 Electric Water Valve conection assembly 1
