Description

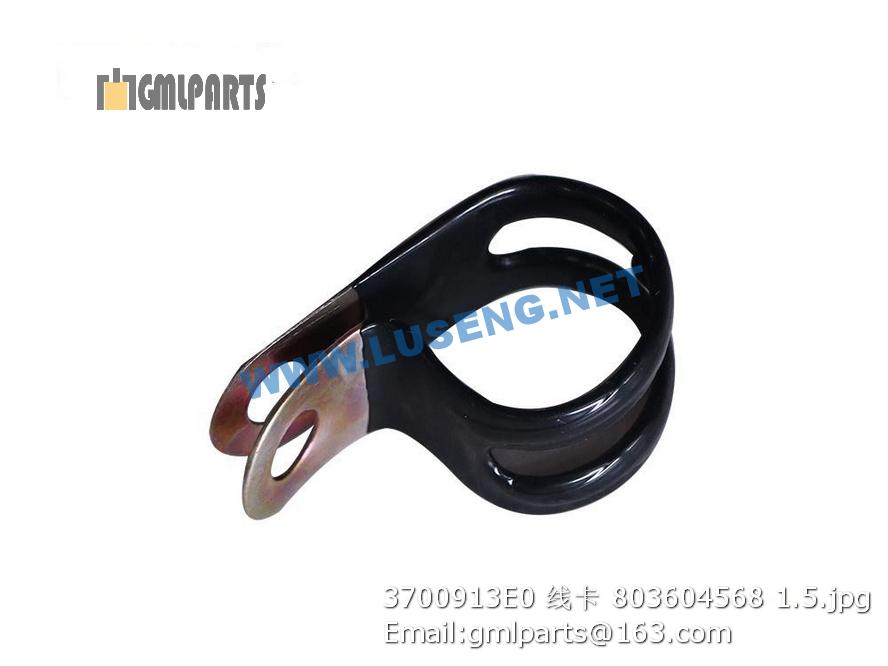

803604568 3700913E0 CLAMP

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 ▲500K-130101 A型皮带17-530 A-strap 1
2 803502601 压缩机 Compressor 1 TYJ2-100
3 ▲500K-130102 胶管CDKT87H-060 Hose 1
4 ▲500K-130103 胶管CDKT87H-061 Hose 1
5 ▲500K-130104 胶管CDKT87H-062 Hose 1
6 ▲500K-130105 胶管CDKT87H-063 Hose 1
7 860118420 冷凝器总成 Condenser 1
8 805000714 螺栓 M10×20 Blot 4 GB/T5783-2000
9 805300014 垫圈 10 Washer 4 GB/T93-1987
10 253000425 垫板 Plank 2
11 805000322 螺栓 M6×16 Bolt 2 GB/T5783-2000
12 805300030 垫圈 6 Washer 6 2 GB/T93-1987
13 805300029 垫圈 6 Washer 6 2 GB/T97.1-2002
14 252903984 储液罐支座 Support 1
15 860114224 贮液器 Liquid-Tank 1 TYJ2-400
16 ▲500K-130106 贮液器支架 Bracket 1 CD30L14-018
17 860118414 蒸发器 Evaporate 1 CDKT87Ⅱ-010
18 ▲500K-130107 新风管 Pipe 1 φ50×160
19 801902713 喉箍B45-70 Clamp 2 QC/T619-1999
20 ▲500K-130108 新风盒 Air Cleaner 1 CDKT87-040
21 805000033 螺栓M8×16 Bolt 5 GB/T5783-2000
22 805300010 垫圈 8 Washer 5
23 805300069 垫圈 8 Washer 8 5
24 253000546 胶垫 cushion 1 空调带
25 ▲500K-130109 吸水球 Hydra Sponge 1 CDKT-XSQ-01
26 800511391 保温胶管=1600 Pipe 2 空调带
27 801902714 不锈钢吼箍 51-70 Clump 8 QC/T619-1999
28 805000045 螺栓M12X40 Bolt 4 GB/T 5783-2000
29 805300018 垫圈12 washer 12 4 GB/T93-1987
30 805300020 垫圈12 Washer 4 GB/T97.1-2002
31 250200223 接头 Joint 1
32 250300125 暖风热水开关(ZG3/8) Switch 1
33 801902702 双钢丝环箍 63-68 Clamp 4 JB/T3616.1
34 803164463 暖水水管 Water Pipe 1
35 800101439 暖水水管 Water Pipe 1
1 860118414-01 盖板组件 Cover Components 1 CDKT87Ⅱ-018
2 860118414-02 蒸发芯体支架 Bracket 1 CDKT87Ⅱ-020
3 860118418 蒸发芯体总成 Evaporator Core 1 CDKT87Ⅱ-012
4 860118414-03 膨胀阀 Expansion Valve 1 TYJ2-503
5 860118414-04 芯体接头Ⅰ Joint 1 CDKT20-011-02
6 860118414-05 芯体接头Ⅱ Joint 1 CDKT20-011-03
7 860118414-06 上风机底板 Bottom-Board 1 CDKT87Ⅱ-014
8 860118419 大硬管 Pipe 2 CDKT87Ⅱ-015
9 860118414-07 大硬管 Pipe 1 CDKT87Ⅱ-015
10 860118414-08 小硬管 Pipe 1 CDKT87Ⅱ-016
11 860118414-09 喉箍 Clamp 4 φ16～φ25
12 860118414-10 热水管接头 Joint 2 TYJ3-301-1A
13 860118414-11 热水软管 Hose 2 φ16
14 860118414-12 下风机底板 Bottom-Board 1 CDKT87Ⅱ-017
15 860118414-13 箱体组件 Cabinet Components 1 CDKT87Ⅱ-011
16 860118414-14 小盖板 Plank 1 CDKT87Ⅱ-019
17 860118414-15 过线圈 Protective Ring 1 φ16
1 860118421 冷凝风机 Condensate Fan 2 TYJ2-202
2 860118420-01 螺栓 Bolt 12 GB5783 M6×16-Zn.D
3 860118420-02 弹簧垫圈 Spring Washer 12 GB859 6-Zn.D
4 860118420-03 平垫 Flat Washer 12 GB97.1 6-140HV-Zn.D
5 860118420-04 冷凝器支架 Condenser Bracket 1 CDZ40-018
6 860118420-05 冷凝器芯体 Condenser Core 1 CDZ40-019
