Description

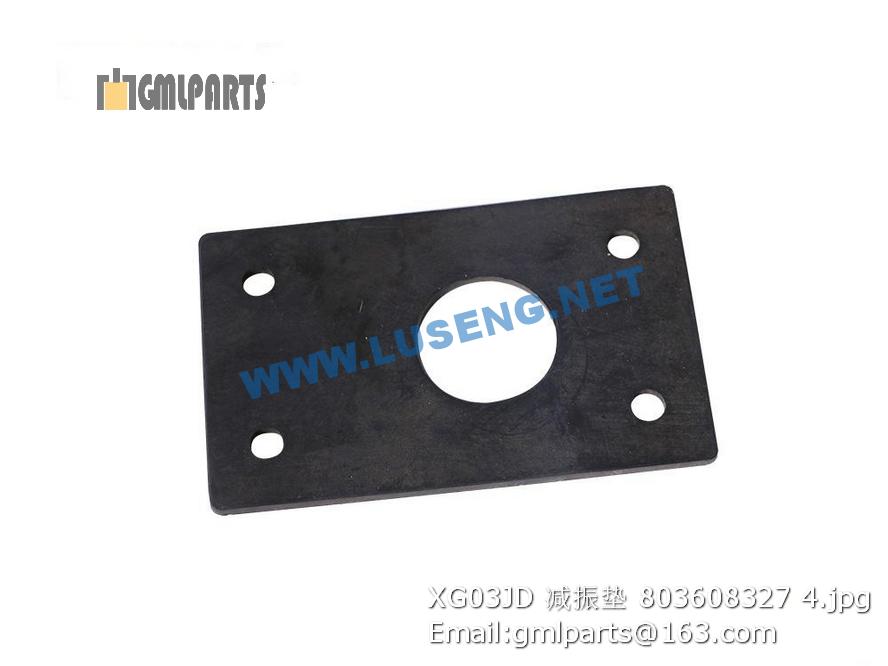

803608327 XG03JD Cushion

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164621 接头 adapter 1
2 803103340 接头 adapter 5
3 803164740 接头 Adapter 1
4 803164788 接头 Adapter 1
5 803164795 接头 Joint block 5 GB/T6170-2000
6 803164593 测压接头 Measure nipple 1
7 805300014 垫圈 10 Washer 4 GB/T93-1987
8 805000727 螺栓M10X25 Bolt 4 GB/T5783-2000
9 803073866 全液压转向器 redirector 1
10 803164899 接头 Connector 4
11 800511493 关节轴承GE35ES jointingbearing 4 GB/T304.1-2002
12 801100336 黄油嘴M10X1 Grease Nipple 4 JB/T7940.1-1995
13 239902032 软管总成 Hose 2
14 803081721 转向油缸 cylinder 2
15 239900351 软管总成 Hose 1
16 803004202 转向泵 Steering 1
17 801100091 O型圈100×3.55 “O” ring 100X3.55 1 GB/T3452.1-1992
18 805000489 螺栓M12X75 Bolt 2 GB/T5782-2000
19 805300018 垫圈12 washer 12 2 GB/T93-1987
20 239902034 软管总成 Hose 1
21 239900335 软管总成 Hose 1
22 803163650 弯头 Connector 1
23 803164761 接头 Connector 1
24 239902178 软管总成 hose 1
25 803165733 三通接头 Adapter 3
26 239900454 软管总成 Hose 1
1 803075352 连接销 Pin shaft 2
2 803075353 卡片 Pin 2
3 805603409 开口销 6.3×55 pin 1 GB/T91-2000 GB/T91-2000
4 803044816 开槽螺母M33×2厚40 nut 1 GB/T6178-1986 GB/T6178-1986
5 803044817 格来圈125×109.5×6.3 Glyd Ring 1
6 803044818 孔用支撑环 retaining Ring 2
7 803044824 活塞 piston 1
8 801100241 O形圈35×3.1 O-ring 1 GB1235—76 GB1235-76
9 803044825 缸体 Cylinder 1
10 803044826 活塞杆 piston shaft 1
11 803166687 O形圈125×5.7 O-ring 1 GB1235-76 GB1235-76
12 803044819 轴用支撑环 retaining Ring 2
13 803044820 斯特封45×60.1×6.3 seal 1
14 803044827 孔用卡键 pin 1
15 803044828 挡环 Washer 1
16 805403106 轴用弹挡d115 Backup Ring 1 GB894.1-1986 GB894.1-1986
17 803044829 导向套 Guide sleeve 1
18 803044821 防尘圈45×53×6 Dustproof ring 1
19 803044822 轴封45×55×7.3 Shaft seal 1
21 805100064 螺钉 M8×20 Bolt 4 GB/T70.1-2008 GB/T70.1-2000
22 805300010 垫圈 8 Washer 4 GB/T93-1987
