Description

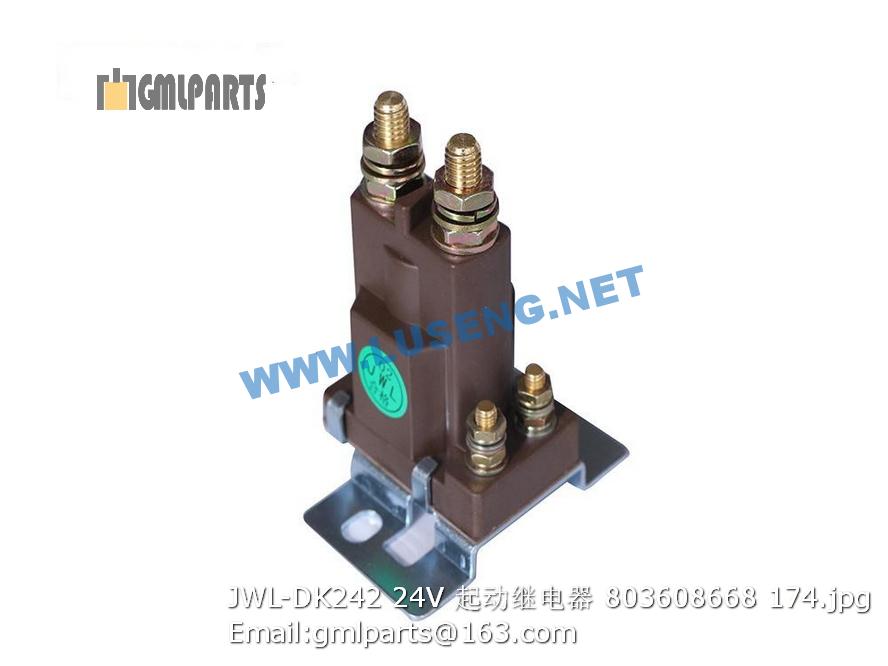

803608668 JWL-DK242 24V Start Relay XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 800302309 轮胎 Tyre 4
2 800302424 轮辋总成 Rim Assembly 2
3 225702321 XP263.2A-1 轮辋螺栓 40
4 800302754 螺母 M20 Nut 40
5 225702322 XP263.2A-2 轮胎座 2
6 800500278 轴承32217 BEARING 4
7 225702323 前轮轴 2
8 800305278 轮辋总成 Rim Assembly 2
9 800511345 轴承32216 Bearing 4 GB/T297-1994
10 225701823 XP263.2-2 垫圈 4
11 805200134 螺母M64X2 Nut 4
12 805301356 垫圈64 Washer 4
13 225702328 轴承盖 4
14 225701006 纸垫 4
15 805000727 螺栓M10X25 Bolt 48 GB/T5783-2000
16 805300014 垫圈 10 Washer 48 GB/T93-1987
17 801100336 黄油嘴M10X1 Grease Nipple 9 JB/T7940.1-1995
18 803166430 唇形密封圈 Lip-type sealing ring 4 GB9877.3-1988
19 225702326 XP263.2A-4 端盖 4
20 225702332 XP263.2A-8 纸垫 4
21 225701425 销轴 Pin 2
22 225701424 套 Sleeve 2
23 225701411 挡板 Retainer 2
24 805000716 螺栓M12X30 Bolt 14 GB/T5783-2000
25 805300018 垫圈12 washer 12 6 GB/T93-1987
26 225702330 XP263.2A.3 摇摆架 1
27 225702627 XP263S.2.2 叉子总成 1
28 225701423 销轴 Pin 1
29 225701422 套 Sleeve 1
30 225701412 挡板 Retainer 1
31 225702329 XP263.2A-7 制动鼓 2
32 805000281 螺栓M20×40 Bolt 20 GB/T5783-2000
33 225702334 XP263.2A-10 轴承座 2
34 225702333 XP263.2A-9 法兰盘 2
35 805300023 垫圈 20 Washer 20 58 GB/T93-1987
36 805738113 键28X80 Key 2
37 805601585 GB/T119.2-2000 销8×45 4
38 225701933 垫片 Shim 8
39 225700140 制动器焊接(YL16.3.9泵) Braking jointing 2
40 805000018 螺栓 M8×20) Elbow 4
41 805300010 垫圈 8 Washer 4
42 805300069 垫圈 8 Washer 8 4
43 225701415 调整垫 Adjustment pad 2
44 225701414 调整垫 Adjustment pad 2
45 225701413 调整垫 Adjustment pad 2
46 225702634 XP263S.2.4 回转支承 1
47 805002081 GB/T5783-2000 螺栓M20×100(10.9)与805000027重 18
48 805000507 螺栓M20×80 Bolt 18 GB/T5783-2000
