Description

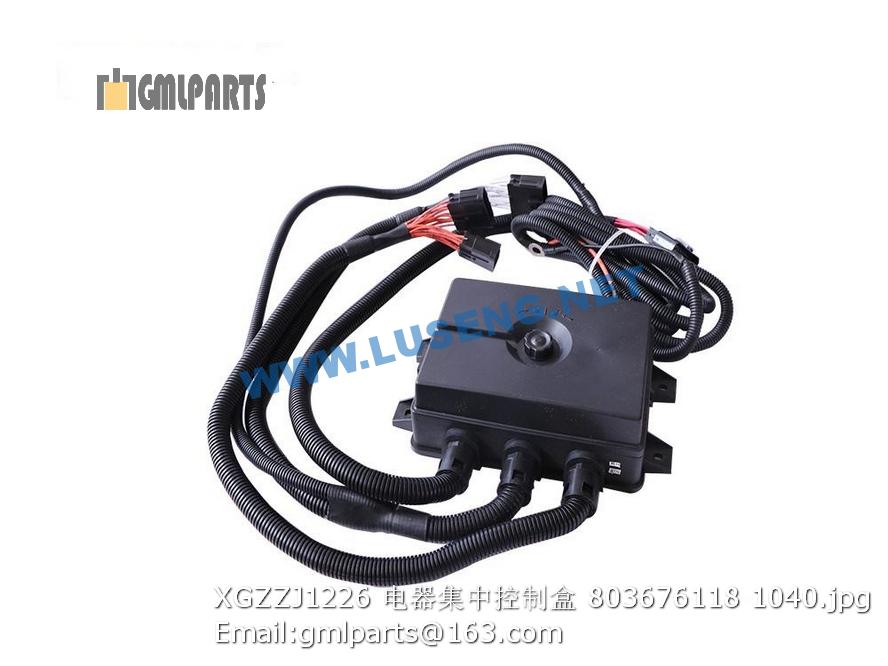

803676118 XGZZJ1226 CONTROL BOX

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164621 接头 adapter 1
2 803103340 接头 adapter 5
3 803163561 法兰弯接头 Flange Elbow 1
4 803164635 三通接头 adapter 1
5 803163573 弯头 Joint 1 EW15LOMDA3C
6 803164565 测压接头 adapter 1
7 228700454 v形密封圈 V-ring 1
8 805300014 垫圈 10 Washer 4 GB/T93-1987
9 805000727 螺栓M10X25 Bolt 4 GB/T5783-2000
10 803073866 全液压转向器 redirector 1
11 803164899 接头 Connector 3
12 803164736 接头 Connector 1
13 800511493 关节轴承GE35ES jointingbearing 4 GB/T304.1-2002
14 801100336 黄油嘴M10X1 Grease Nipple 4 JB/T7940.1-1995
15 239902032 软管总成 Hose 2
16 803081721 转向油缸 cylinder 2
17 239900351 软管总成 Hose 1
18 803006901 齿轮泵 Gear Pump 1 WP09A1B230L03FA150N
19 801100122 O形密封圈82.5X3.55 O-Ring 1 GB/T3452.1-1992
20 805000043 螺栓 M10×30 Bolt 2 GB/T 5783-2000
21 805301373 垫圈10(达克罗) Washer 2
22 239902034 软管总成 Hose 1
23 239900335 软管总成 Hose 1
24 803201546 接头 Adapter 1
25 239902033 软管总成 Hose 1
26 239900454 软管总成 Hose 1
27 803165733 三通接头 Adapter 2
28 803164795 接头 Joint block 2 GB/T6170-2000
1 803075352 连接销 Pin shaft 2
2 803075353 卡片 Pin 2
3 805603409 开口销 6.3×55 pin 1 GB/T91-2000 GB/T91-2000
4 803044816 开槽螺母M33×2厚40 nut 1 GB/T6178-1986 GB/T6178-1986
5 803044817 格来圈125×109.5×6.3 Glyd Ring 1
6 803044818 孔用支撑环 retaining Ring 2
7 803044824 活塞 piston 1
8 801100241 O形圈35×3.1 O-ring 1 GB1235—76 GB1235-76
9 803044825 缸体 Cylinder 1
10 803044826 活塞杆 piston shaft 1
11 803166687 O形圈125×5.7 O-ring 1 GB1235-76 GB1235-76
12 803044819 轴用支撑环 retaining Ring 2
13 803044820 斯特封45×60.1×6.3 seal 1
14 803044827 孔用卡键 pin 1
15 803044828 挡环 Washer 1
16 805403106 轴用弹挡d115 Backup Ring 1 GB894.1-1986 GB894.1-1986
17 803044829 导向套 Guide sleeve 1
18 803044821 防尘圈45×53×6 Dustproof ring 1
19 803044822 轴封45×55×7.3 Shaft seal 1
21 805100064 螺钉 M8×20 Bolt 4 GB/T70.1-2008 GB/T70.1-2000
22 805300010 垫圈 8 Washer 4 GB/T93-1987
