Description

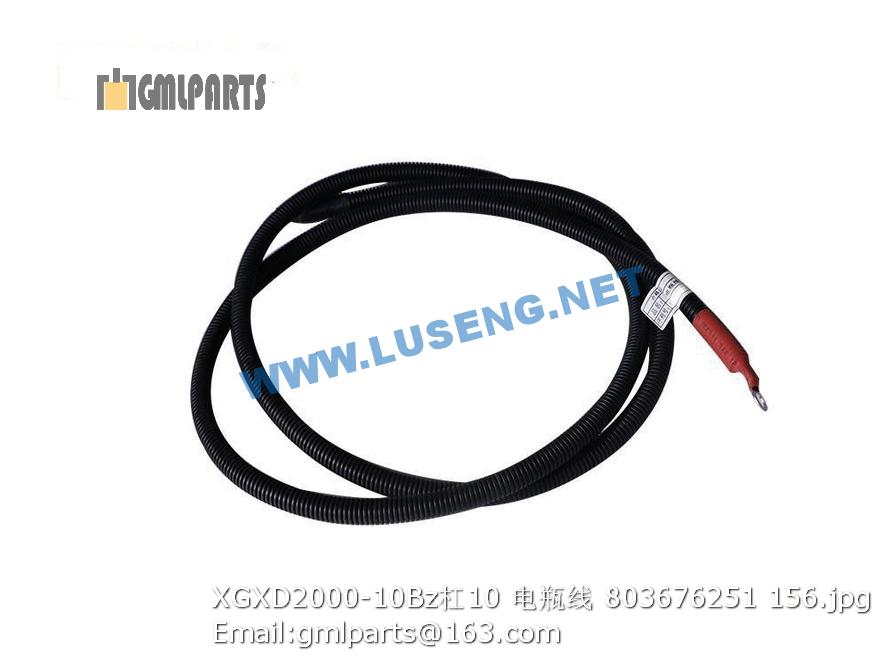

803676251 XGXD2000-10Bz/10 BATTERY WIRE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 228702391 电瓶线总成 Battery wire assembly 1
2 228702855 线束总成 Harness assembly 1
3 ▲228702193-0801 启动电源系统 Start system 1
4 ▲228900653-0001 传感器警示系统 Sensor ＆ alarm system 1
5 228702860 仪表箱电气 Electric of cable instrument box 1
6 228702864 操纵箱电气 Electric of controllable instrument box 1
7 227000323 驾驶室电气 Electrical 0
1 803604709 电瓶线 Battery wire 1 XS202Ⅶ/XS262Ⅱ/XS302Ⅱ
2 803604705 电瓶线 Battery wire 1 XS202Ⅶ/XS262Ⅱ/XS302Ⅱ
3 803604695 电瓶线 Battery wire 1 XS202Ⅶ/XS262Ⅱ/XS302Ⅱ
4 803604713 电瓶线 Battery wire 1 XS202Ⅶ/XS262Ⅱ/XS302Ⅱ
5 803610755 电瓶线 Battery wire 2 XS202Ⅶ/XS262Ⅱ/XS302Ⅱ
6 803604770 19 圆形电瓶正极护套-50 Circularly jacket of anode 2
7 803604771 18 圆形电瓶负极护套-50 Circularly jacket of cathode 2
1 228702866 机身线束 Frame harness 1
2 228702865 启动电源线 startup and power wire 1
1 803610858 20 起动继电器 24V Relay 24V 2
2 805100091 21 螺栓 M6×12 Screw M6×12 6 GB/T5783-2000
3 805300030 垫圈 6 Washer 6 8 GB/T93-1987
4 803668840 电源开关 Power switch 1
5 805200053 螺母 M6 Nut M6 2
6 805300029 垫圈 6 Washer 6 8 GB/T97.1-2002
7 805000126 螺栓M6×30 Bolt 2 GB/T5783-2000
8 803608347 电源开关钥匙 Switch key 1
9 805300069 垫圈 8 Washer 8 2
10 805300010 垫圈 8 Washer 2
11 805200045 螺母 8 Nut 2 GB/T 6170-2000
12 228300879 14 橡胶盖板 Rubber board 1
13 228700419 10 电瓶压板 Battery bat 1
14 803502549 9 蓄电池 Battery 2
15 228700422 13 橡胶板 Rubber board 1
16 228700420 11 蓄电池固定螺栓 Fixed screw 2
17 228700421 12 橡胶套 Rubber coat 1
18 226802273 继电器支板 Ralay board 1
