Description

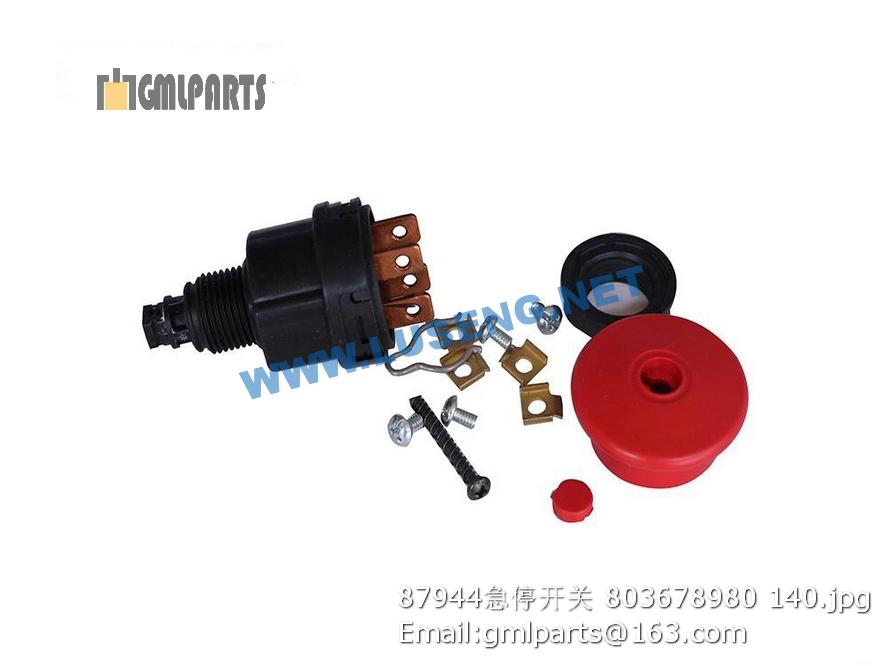

803678980 87944 SWITCH

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803044352 活塞杆 Piston Rod 1
2 805002855 螺栓 M16×1.5×55 Bolt 11 GB5785-86
3 805300011 垫圈 16 Washer 12 GB/T 93-1987
4 803195350 Fc防尘圈80 Dust Ring 1 Fc(80*8.5)
5 803195351 U型圈 80*95*11.4 U-Ring 1 BS8095P5008
6 803195354 O型圈 160X3.1 O–ring 1 GB 1235-76
7 803195352 斯特封d80 Rod Real 1 S-55013
8 803176194 O形圈 160X5.7 O-ring 1 GB 1235-76
9 803195355 挡圈 A160*2 Ring 1 GB 1235-76
10 803044353 导向套 Bushing 1
11 803044354 支承环80*85*19.8 Support Ring 2
12 803044355 导向带80*85*10 Bush Belt 1
13 803044356 缸体 Cylinder 1
14 803164050 O型圈 85X3.1 O-ring 1 GB 1235-76属于密封包
15 803044357 活塞 Piston 1
16 803195353 格莱圈D160 Grameen Circle 1 S-55044
17 803044358 支承环 Support Ring 2
18 805105343 螺钉 M12*45 Bolt 1 GB/T 79-2007
19 803044359 衬套 Bush 1
20 805041873 螺栓 M16×1.5×25 Bolt 1 GB 5785-86
860120302 动臂缸密封件500K/50G/600K/60G(统型)(备件) Boom Cylinder Seal 1
1 252102004 胶管总成 Hose 1
2 803004055 单向阀 In-Line Check Valve 1
3 252100863 接头 Joint 1
4 805301416 垫圈27 Washer 1 Q/SC1294-2000
6 269900201 分离式法兰 Split Flange 2
7 805000043 螺栓 M10×30 Bolt 10 GB/T 5783-2000
8 805300014 垫圈 10 Washer 15 GB/T93-1987
11 252101217 接头块 Block 1
13 805000064 螺栓M12X55 Bolt 4 GB/T5783-2000
14 801100148 O形密封圈40×3.55 O- Ring 2 GB/T 3452.1-1992
16 805000403 螺栓M12X110 Bolt 3 GB/T5782-2000
17 269900182 法兰 Split Flange 1
18 803004038 流量放大阀 Supporting Block 1
19 801902712 喉箍 B33-57 Hose 2
20 252100655 低压输油软管 Hose 1
21 252100641 吸油钢管 Tube 1
22 805002288 O形圈 O- Ring 1
23 252100360 分离式法兰 Split Flange 1 Z5G.7.2-3
24 805000716 螺栓M12X30 Bolt 8 GB/T5783-2000
25 805300018 垫圈12 washer 12 19 GB/T93-1987
26 803164287 O型密封圈 32.92×3.53 O-ring 4
28 250700110 高压软管总成 Hose 1
29 803004308 右转向油缸 Cylinder 1 Z5GM(IV)TH
30 803164795 接头 Joint block 1 GB/T6170-2000
31 803164966 高压软管总成 Hose 4
32 252100107 连接块总成 Joint blank 1
33 252109437 胶管总成 Hose 1
34 252109436 胶管总成 hose 1
35 252100867 接头块 Block 1
36 801100068 O形圈 32.5×3.55 O- Ring 2 GB/T3452.1-1992
37 805000076 螺栓M10X70 Bolt 4 GB/T5782-2000
38 803004309 左转向油缸 Cylinder 1 Z5GM(IV)TH
39 252100847 密封垫 Seal packing 1
40 803004079 齿轮泵 Gear Pump 1
42 805002233 螺柱M12X35 Bolt 4 Q/SC1294-2000
43 803164234 法兰组件 FLANGE 1 M1M1HK-16
44 805200049 螺母 M12 Nut 7 GB/T6170-2000
45 803163606 接头 Joint 1 VKA3/10LCF(J)
47 803166449 堵头 Plug 1
48 252107857 法兰块 Split Flange 1
49 805000059 螺栓M10X60 Bolt 4 GB/T5782-2000
50 805002295 接头 Joint 2
51 252107855 胶管总成 Hose 1
1 803004309-01 衬套 bushing 1
2 803004309-02 Fc防尘圈d45*7 Dust-Proof Ring 1
3 803004309-03 挡圈80 Backup Ring 1 GB894.1-86
4 803004309-04 挡环 Baffle ring 1
5 803004309-05 U形圈45*60*11.5 U-Ring 1
6 803004309-06 孔用卡键 Card key 1
7 803004309-07 O形圈90*5.7 O-Ring 1
8 803004309-08 挡圈90*81*2 Backup Ring 1
9 803004309-09 轴用组合密封d45 Combined seal 1
10 803004309-10 导向套 Bushing 1
11 803004309-11 活塞杆 Piston Rod 1
12 803004309-12 缸体 Cylinder 1
13 803004309-13 O形圈50*3.1 O-Ring 1 GB1235-76
14 803004309-14 孔用支承环90*85*9.5 Support ring 2
15 803004309-15 孔用组合密封圈D90 Combined seal 1
16 803004309-16 内六角圆柱端紧定螺钉 M8X25 Bolt 2 GB/T79-2000
17 803004309-17 活塞 Piston 1
18 803004309-18 关节轴承GE40ES bearing 1 GB304.5-81
19 803004309-19 挡圈62 Backup Ring 1 GB893.1-86
20 803004309-20 护帽 Protecting cap 2
21 860110549 XGYG01-055/056油缸密封件(转向) Boom Cylinder Seal 0
