Description

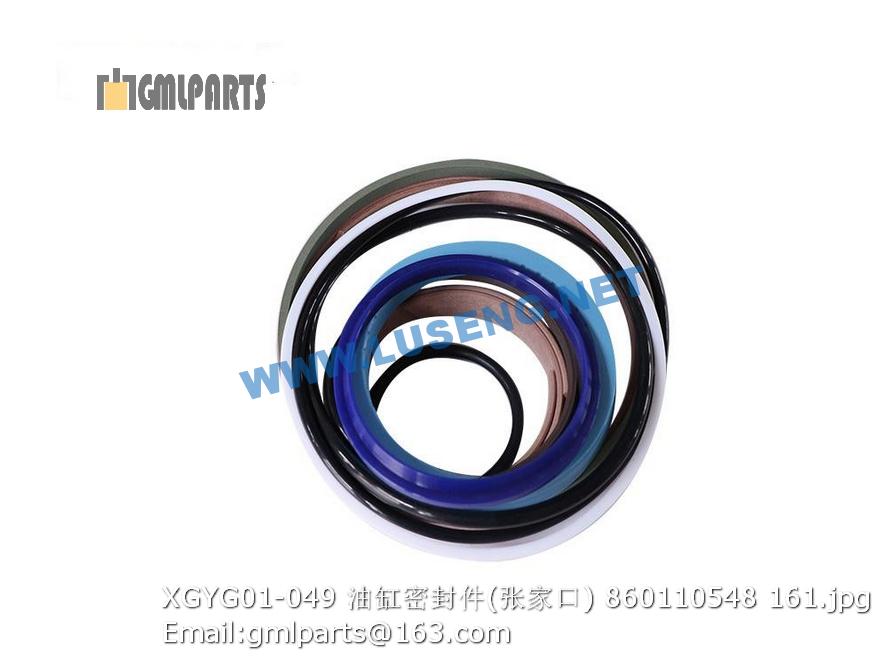

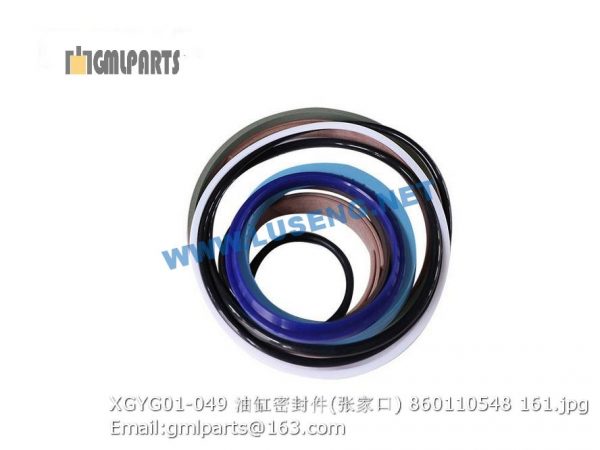

860110548 XGYG01-049 TILT CYLINDER REPAIR KITS ZL50G

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803075352 连接销 Pin shaft 2
2 803075353 卡片 Pin 2
3 805603409 开口销 6.3×55 pin 1 GB/T91-2000 GB/T91-2000
4 803044816 开槽螺母M33×2厚40 nut 1 GB/T6178-1986 GB/T6178-1986
5 803044817 格来圈125×109.5×6.3 Glyd Ring 1
6 803044818 孔用支撑环 retaining Ring 2
7 803044824 活塞 piston 1
8 801100241 O形圈35×3.1 O-ring 1 GB1235—76 GB1235-76
9 803044825 缸体 Cylinder 1
10 803044826 活塞杆 piston shaft 1
11 803166687 O形圈125×5.7 O-ring 1 GB1235-76 GB1235-76
12 803044819 轴用支撑环 retaining Ring 2
13 803044820 斯特封45×60.1×6.3 seal 1
14 803044827 孔用卡键 pin 1
15 803044828 挡环 Washer 1
16 805403106 轴用弹挡d115 Backup Ring 1 GB894.1-1986 GB894.1-1986
17 803044829 导向套 Guide sleeve 1
18 803044821 防尘圈45×53×6 Dustproof ring 1
19 803044822 轴封45×55×7.3 Shaft seal 1
21 805100064 螺钉 M8×20 Bolt 4 GB/T70.1-2008 GB/T70.1-2000
22 805300010 垫圈 8 Washer 4 GB/T93-1987
1 803165766 接头 Connector 1 GE10LM18×1.5EDOMDA3C
2 239900352 软管总成 Hose 1
3 803166495 接头 JOINT 2
4 803164778 三通接头 Tee Joint 1 EL10LOMDA3C
5 239900491 软管总成 Hose 1
6 239900354 软管总成 Hose 1
7 803164724 接头 Joint 2 GE10L9/16UNFOMD
8 803164725 接头 Adapter 1
1 ▲228700219-091001 螺母 Nut 2
2 860118626 泵 Pump 1
3 ▲228700219-091002 磁石 Magnet 1
4 ▲228700219-091003 油箱帽 Cap 1
5 ▲228700219-091004 吸油管 Pipe 1
6 ▲228700219-091005 油箱 Reservoir 1
7 860118627 过滤器 Filter 1
8 860118628 控制阀块 Valve 1
9 ▲228700219-091006 螺母 Nut 2
10 ▲228700219-091007 轴封 Seal shaft 1
11 ▲228700219-091008 密封圈 Seal 1
12 ▲228700219-091009 盖板 Cover 1
13 ▲228700219-091010 螺母 Nut 2
14 860118629 直流电机 Electromotor 1
15 860118630 电机继电器 Relay 1
16 ▲228700219-091011 电线 Wire 1
