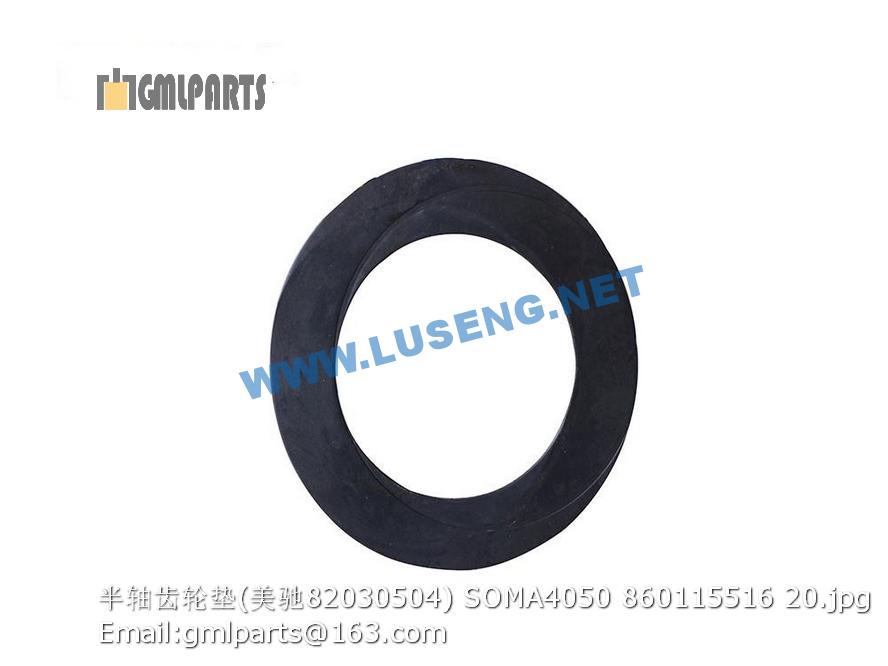

860115516 GEAR WASHER 82030504 SOMA4050

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 230201629 左罩 Left bonnet 1 XD111E.12.1A
2 230201630 中罩 Middle bonnet 1 XD111E.12.2A
3 230201631 右罩 Right bonnet 1 XD111E.12.3A
4 819942527 铰链 Foldout 4 埃克森7138-309-4B
5 805100130 螺钉M8×35 Bolt 12 GB/T70.1-2008
6 ▲230500680-090113 螺母M12 Nut 4 门锁附件
7 ▲230500680-090114 止退垫圈12 Washer 2 门锁附件
8 230201570 锁板 Lockpin 2 XD111E.12-1
9 805000033 螺栓M8×16 Bolt 4 GB/T5783-2000
10 805300010 垫圈 8 Washer 4
11 805300069 垫圈 8 Washer 8 8
12 ▲230500680-090110 止退垫圈6 Washer 8 门锁附件
13 ▲230500680-090111 防松螺母M6 Nut 16 门锁附件
14 819942528 机罩锁 Lock 2 索斯科N2-2-30
15 801902775 密封胶条L=5000 Sealed line 1 67881-87501
16 805000017 螺栓 M8×25 bolt 3 GB/T5783-2000
17 805300117 垫圈8 Washer 7 GB/T96.1-2002
18 805000137 螺栓M8X40 Bolt 2 GB/T5783-2000
19 805200045 螺母 8 Nut 2 GB/T 6170-2000
20 805201502 螺母 M8 4
21 819947354 限位带 Limit belt 2 XD用限位带
22 805100048 螺钉 M8×45 Screw 4 GB/T70.1-2008
23 230201633 连接板 Check board 4 XD111E.12A-1
24 801902620 塑盖 Plastic cover 43 R820
25 839901405 隔音材料（双面胶） Deadening 1 XYM-15
26 ▲230500680-090112 锁舌 Lock plate 2 门锁附件
1 805301374 垫圈 12(达克罗) Bolt 4
2 805200098 螺母 M12 Nut 4 GB/T889.1-2000
3 805000029 螺栓 M10×40 Bolt M10×40 56 GB/T5783-2000
4 805301373 垫圈10(达克罗) Washer 24
5 805000727 螺栓M10X25 Bolt 8 GB/T5783-2000
6 805000047 螺栓 M10×50 Bolt 8 GB/T 5783-2000
7 ▲230504102-01 刮泥板架 Scraper Plate 4 L=2130
7 ▲230201736-01 刮泥板架 Scraper Plate 4 L=1900
8 ▲230201736-02 刮板 Scraper 4 L=1900
8 ▲230504102-02 刮板 Scraper 4 L=2130
9 230201930 安装块 Joint Board 4
10 230201926 右上支板 Right Top Support Plate 4
11 230201931 拉簧 Spring 8
12 805000403 螺栓M12X110 Bolt 8 GB/T5782-2000
13 230201927 右下支板 Right Bottom Support Plate 4
14 805200080 螺母M10 Nut 48
15 805200048 螺母 M10 Nut 8 GB/T6170-2000
16 805300017 垫圈10 Washer 40 GB/T97.1-2002
17 230201928 左上支板 Left Top Support Plate 4
18 230201929 左下支板 Left Bottom Support Plate 4
