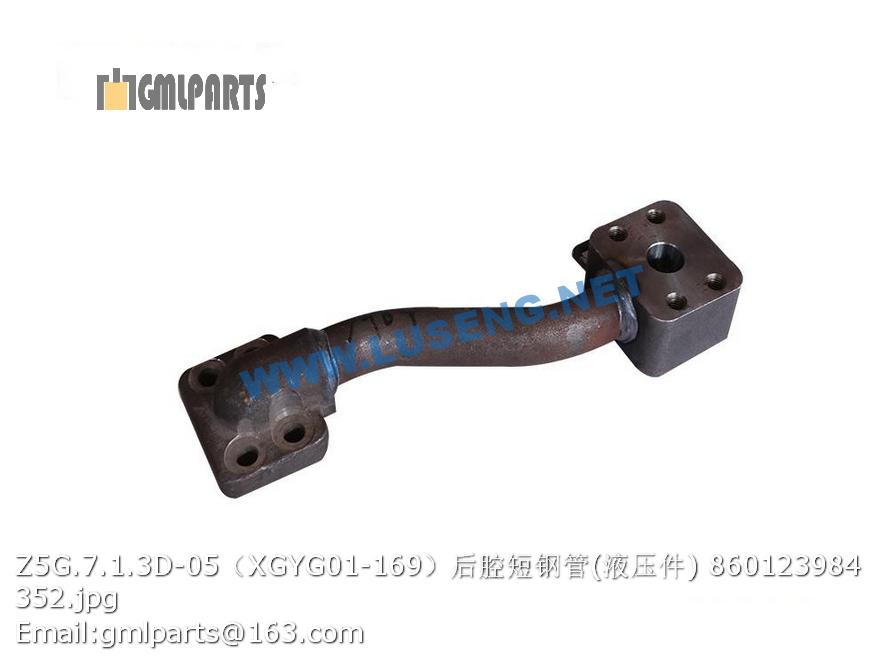

860123984 Z5G.7.1.3D-05 XGYG01-169 TUBE XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805338260 垫圈 10(达克罗) Washer 4
2 805046462 螺栓 M10×25(达克罗) Bolt 4
3 803073866 全液压转向器 redirector 1
4 803079167 转向油缸 Cylinder 2
5 800515284 关节轴承 GE35ES Bearing 4 GB/T9163-2001
6 803201546 接头 Adapter 1
7 803103340 接头 adapter 4
8 803100741 接头 adapter 4
9 803165244 软管总成 Hose 2
10 239900351 软管总成 Hose 1
11 239900454 软管总成 Hose 1
12 803104943 接头 adapter 2
13 803177416 软管总成 Hose 1
14 803164565 测压接头 adapter 1
15 803172037 接头 Joint 1
16 803163561 法兰弯接头 Flange Elbow 1
17 803006901 齿轮泵 Gear Pump 1 WP09A1B230L03FA150N
18 801100122 O形密封圈82.5X3.55 O-Ring 1 GB/T3452.1-1992
19 805301373 垫圈10(达克罗) Washer 2
20 805046473 螺栓 M10×30(达克罗) Bolt 2
21 803181259 软管总成 Hose 1
22 803100723 接头 Joint 1
23 803164741 接头 Adapter 1
24 803301131 软管总成 Hose 1
25 803164899 接头 Connector 3
26 803191496 接头 adapter 1
1 803075352 连接销 Pin shaft 2
2 803075353 卡片 Pin 2
3 805100064 螺钉 M8×20 Bolt 4 GB/T70.1-2008
4 805300010 垫圈 8 Washer 4
5 ▲803079167-1 锁紧销 Pin 1
6 ▲803079167-2 活塞 Piston 1
7 803044818 孔用支撑环 retaining Ring 2
8 803044817 格来圈125×109.5×6.3 Glyd Ring 1
9 801100074 0型密封圈 O-ring 1
10 ▲803079167-3 缸体 Cylinder 1
11 ▲803079167-4 活塞杆 Piston shaft 1
12 ▲803079167-5 导向套 Guide sleeve 1
13 803044819 轴用支撑环 retaining Ring 2
14 803044820 斯特封45×60.1×6.3 seal 1
15 ▲803079167-6 挡圈125×120.2×1.5 Washer 1
17 803166651 O型圈125×3.55 O-ring 1
18 803044821 防尘圈45×53×6 Dustproof ring 1
19 803044822 轴封45×55×7.3 Shaft seal 1
