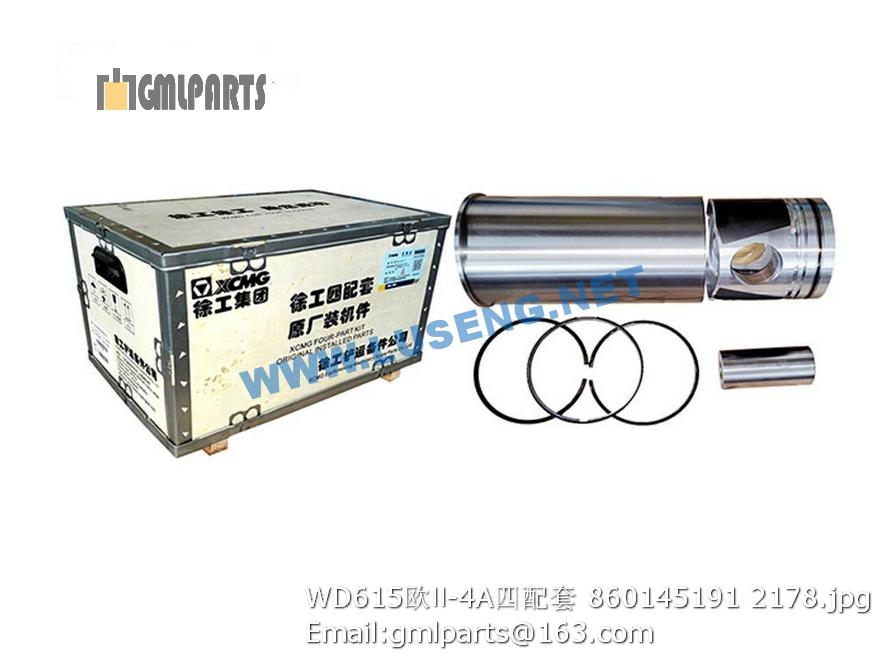

860145191 WD615Ⅱ-4A CYLINDER KITS

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803004181 微型液压站(12V) Pumping 1
2 805000207 螺栓M10×45 Bolt 2 GB/T5782-2000
3 805300014 垫圈 10 Washer 2 GB/T93-1987
4 803165699 接头 Adapter 6
5 239900473 软管总成 Hose 1
6 803075686 支撑油缸 Cylinder 2
7 801100340 油杯M6×1 grease cup 4
8 803163572 弯头 Elbow 3 EW10LOMDA3C
9 239900492 软管总成 Hose 1
10 803164778 三通接头 Tee Joint 2 EL10LOMDA3C
11 228700457 垫板 Plate 1
12 803163582 接头 JOINT 2
13 803165769 接头 Adapter 1
14 803004199 单向节流阀(803004199) Throttle and Check Valve 1 MK6G10/2
15 239900413 软管总成 Hose 1
16 239900356 软管总成 Hose 1
1 ▲228700219-091001 螺母 Nut 2
2 860118626 泵 Pump 1
3 ▲228700219-091002 磁石 Magnet 1
4 ▲228700219-091003 油箱帽 Cap 1
5 ▲228700219-091004 吸油管 Pipe 1
6 ▲228700219-091005 油箱 Reservoir 1
7 860118627 过滤器 Filter 1
8 ▲803004181-01 控制阀块 Valve 1
9 ▲228700219-091006 螺母 Nut 2
10 ▲228700219-091007 轴封 Seal shaft 1
11 ▲228700219-091008 密封圈 Seal 1
12 ▲228700219-091009 盖板 Cover 1
13 ▲228700219-091010 螺母 Nut 2
14 ▲803004181-02 直流电机 Electromotor 1
15 ▲803004181-03 电机继电器 Relay 1
16 ▲228700219-091011 电线 Wire 1
1 803164766 接头 JOINT 1
2 803163650 弯头 Connector 1
3 803164740 接头 Adapter 3
4 803163638 接头 Joint 1
5 803164539 吸油滤清器底座 filter base 1
6 803164538 滤芯 Filter 1 SF6720,滤芯每1000小时或半年更换，以先到为准 SF6720, filter every 1000 hours or half year replacement, whichever occurs first
7 228700446 螺栓 bolt 2
8 805300010 垫圈 8 Washer 2
9 801100121 O型圈 125×3.55 O Ring Seal 125×3.55 1 GB/T3452.1-1992
10 803004182 驱动泵 Propulsion -pump 1
11 805000334 螺栓M12X40-10.9 Screw 4 GB/T5783-2000
12 805301374 垫圈 12(达克罗) Bolt 4
13 803004183 桥驱动马达 Propulsion -motor 1
14 805000026 螺栓 M16×45 Bolt 4 GB/T 5783-2000
15 805301377 垫圈 16(达克罗) Wahser 6
16 801100055 O型圈160×3.55 O-ring 1
17 226800344 软管夹 Hose clamp 4
18 228702481 管夹板 PPL Plate 4
19 228700437 管夹 Hose 1
20 805300014 垫圈 10 Washer 10 GB/T93-1987
21 805000036 螺栓 M10×90 805000036 4 GB/T5782-2000
22 805200048 螺母 M10 Nut 4 GB/T6170-2000
23 801902944 扎带 Cable tie 50
24 239900427 软管总成 Hose 1
25 239900535 软管总成 Hose 1
27 805000051 螺栓 M16×40 Bolt 2 GB/T5783-2000
28 805000714 螺栓 M10×20 Blot 2 GB/T5783-2000
29 803004149 驱动马达 Motor 1
30 803164761 接头 Connector 1
31 803164232 接头 connector 1
32 803164621 接头 adapter 1
33 239900432 软管总成 Hose 1
34 803164715 法兰组件 Flange Subassembly 4
35 803164700 法兰接头 Flange 6
36 803164637 接头 Adapter 2
37 803163574 弯头 Elbow 2
38 239901875 软管总成 Hose 1
39 239900277 软管总成 Hose 2
40 803164742 接头 Adapter 1
41 239900425 软管总成 Hose 1
42 803164562 测压接头 Measuring nipple 3
43 239900439 软管总成 Hose 1
46 803164622 接头 adapter 2
47 803164690 变径接头 Adapter 1
48 228700441 管夹 Rubber 1
