Description

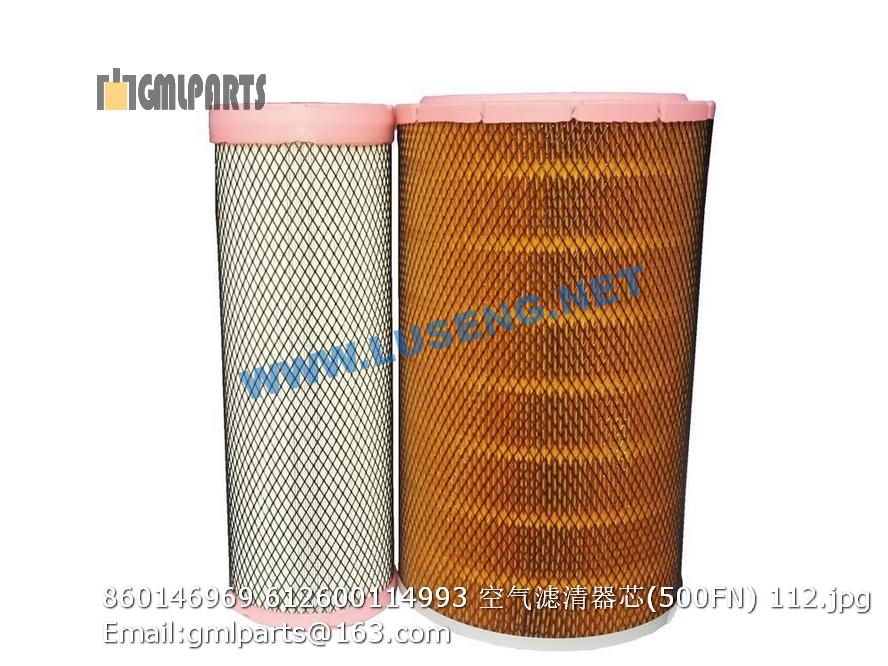

860146969 612600114993 AIR FILTER XCMG LW500FN

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805200047 螺母 M16×1.5 Nut 4 GB/T6173-2000
2 803004100 单向阀 Check Valve 1
3 805002295 接头 Joint 11
4 252200365 胶管总成 Hose 1
5 252200368 胶管总成 Hose 3
6 803164253 接头 Joint 7
7 252200366 胶管总成 Hose 2
8 252200230 管夹I Plate 2
9 252200434 胶管总成 Hose 1
10 251500234 法兰接头 Joint 1
11 801100236 O形圈30X3.55 O-ring 1 GB/T3452.1-1992
12 805000043 螺栓 M10×30 Bolt 4 GB/T 5783-2000
13 805300014 垫圈 10 Washer 6 GB/T93-1987
14 252200370 胶管总成 Hose 1
15 252200373 胶管总成 Hose 1
16 803164970 胶管总成 Hose 1
17 253101788 支板 Plank 1
18 803163524 测压接头 Joint 3
19 805000727 螺栓M10X25 Bolt 2 GB/T5783-2000
20 252200432 胶管总成 Hose 1
21 252200433 胶管总成 Hose 1
22 803164304 接头 Joint 2
23 800701136 二通球阀 Ball Valve 1
24 805300119 垫圈5 Washer 2 GB/T 97.1-2002
25 805300109 垫圈 5 Washer 2 GB/T93-1987
26 805100338 螺钉M5×20 Screw 2 GB/T65-2000
27 805300029 垫圈 6 Washer 6 4 GB/T97.1-2002
28 805300030 垫圈 6 Washer 6 4 GB/T93-1987
29 805000525 螺栓M6×20 Bolt 4 GB/T5783-2000
30 803004072 先导阀 Pilot Valve 1
31 803164245 接头 Joint 1
32 252110309 隔壁接头 Joint 4
33 803068539 接头 Joint 5
34 252200253 管夹II Clamp II 1
1 805000033 螺栓M8×16 Bolt 2 GB/T5783-2000
2 805300010 垫圈 8 Washer 9
3 805300069 垫圈 8 Washer 8 9
4 252000123 三通块 Joint 2
5 805002295 接头 Joint 8
6 253000271 软管总成 Hose 3
7 803171345 接头 Connector 4
8 252200380 软管总成 Hose 1
9 253000257 软管总成 Hose 1
10 805000237 螺栓 M8×45 Bolt 3
11 805200045 螺母 8 Nut 7 GB/T 6170-2000
12 803601030 接头 adapter 6
13 252500276 软管总成 Hose 1
14 252500300 软管总成 Hose 1
15 252200382 软管总成 Hose 1
16 803163757 接头 Connector 1
17 252200376 软管总成 Hose 1
18 803165766 接头 Connector 3 GE10LM18×1.5EDOMDA3C
19 800901157 脚制动阀 Brake Valve 1
20 803164245 接头 Joint 2
21 805000137 螺栓M8X40 Bolt 4 GB/T5783-2000
22 252500299 接头块 Block 2
23 803163606 接头 Joint 2 VKA3/10LCF(J)
24 803164243 三通接头 Joint 2
25 253000288 螺母 Nut 2
26 805300122 垫圈 30 Washer 30 2 GB/T96.1-2002
27 253000287 接头 Connector 2
28 805301416 垫圈27 Washer 2 Q/SC1294-2000
29 253000289 压板 Plank 2
30 253000290 橡胶板 Rubber Plate 2
31 803166449 堵头 Plug 1
32 253000268 橡胶板 Rubber Plate 2
33 252400294 U形螺栓 “U” Bolt 2
34 803004073 蓄能器 Accumulator 2
35 801100120 O形圈 25×3.55 O-ring 1
36 253300493 软管总成 Hose 1
37 252101104 胶管总成 Hose 1
